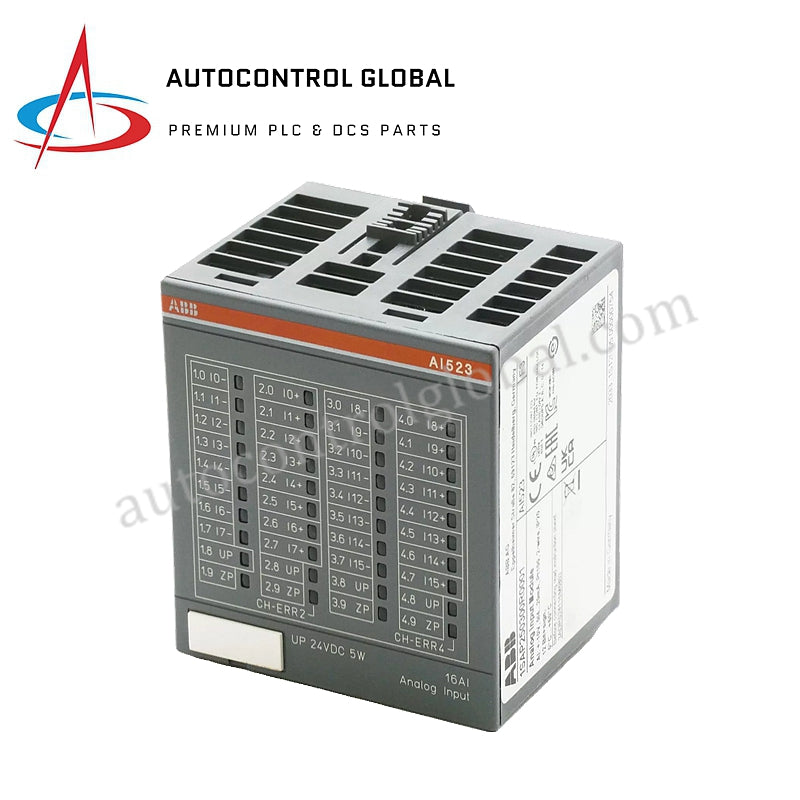

وحدة الإدخال التناظرية ABB AI523

طلب البيانات

• رقم الجزء: 1SAP 250 300 R0001
  • الوصف: AI523، وحدة الإدخال التناظرية، 16 AI، U/I/Pt100، 12 بت بما في ذلك الإشارة، سلكان
  • مرحلة دورة حياة المنتج: نشطة
• رقم الجزء: 1SAP 450 300 R0001
  • الوصف: AI523-XC، وحدة الإدخال التناظرية، 16 AI، U/I/Pt100، 12 بت بما في ذلك الإشارة، سلكان، إصدار XC
  • مرحلة دورة حياة المنتج: نشطة

حدود

• جهد العملية:
• • الاتصالات: المحطات 1.8 و2.8 و3.8 و4.8 لـ +24 فولت (أعلى) و1.9 و2.9 و3.9 و4.9 لـ 0 فولت (ZP)
  • القيمة المقدرة: 24 فولت تيار مستمر
  • أقصى تموج: 5 %
  • الحماية ضد الجهد العكسي: نعم
  • تصنيف الحماية المصهر على UP: 10 أمبير سريع
  • العزل الجلفاني: نعم، لكل وحدة
• الاستهلاك الحالي :
  • من مصدر طاقة تيار مستمر 24 فولت عند أطراف التوصيل UP/L+ وZP/M لوحدة واجهة وحدة المعالجة المركزية/الاتصال: Ca. 2 مللي أمبير
  • من أعلى عند التشغيل العادي / بالمخرجات: 0.15 أمبير + أحمال المخرجات
  • تيار التدفق من أعلى (عند رفع الطاقة): 0.050 أمبير
• الحد الأقصى. طول الكابلات التناظرية، المقطع العرضي للموصل > 0.14 مم²: 100 م
• الوزن : 300 جرام
• وضع التركيب: أفقي أو رأسي مع خفض السرعة (يتم تقليل حمل الخرج إلى 50% عند +40 درجة مئوية لكل مجموعة)
• التبريد: يجب عدم إعاقة التبريد بالحمل الحراري الطبيعي بواسطة قنوات الكابل أو الأجزاء الأخرى في خزانة التحكم
