لوحة طرفية للإدخال/الإخراج التناظرية GE IS200TBAIH1CED
Manufacturer: GE Fanuc
-
Part Number: IS200TBAIH1CED
Condition：New with Original Package
Product Type: لوحة طرفية للإدخال/الإخراج التناظرية
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وصف وظيفي

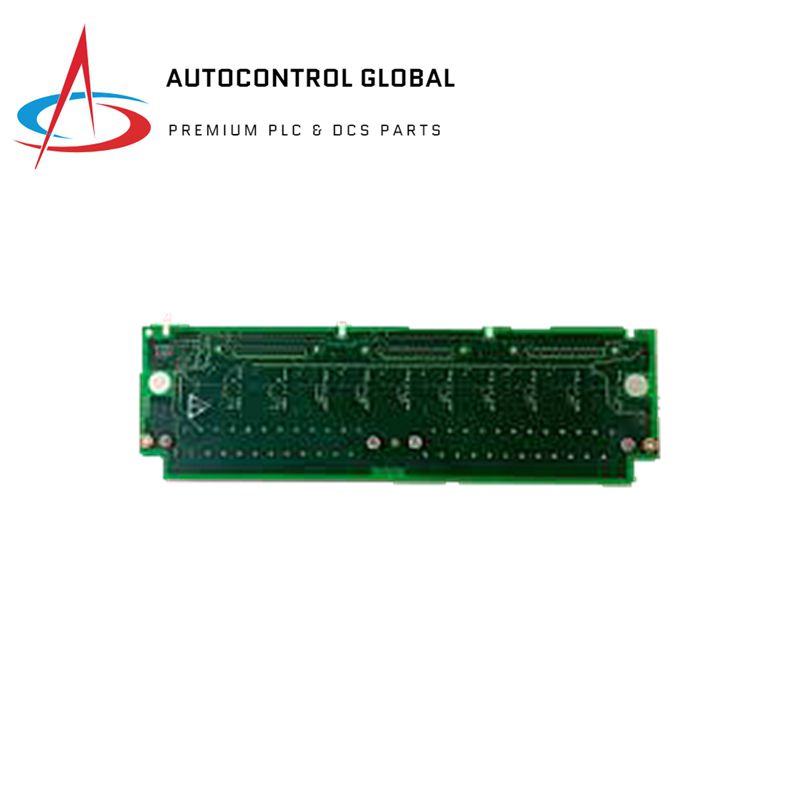

IS200TBAIH1CED عبارة عن لوحة طرفية للإدخال/الإخراج التناظري تم تطويرها بواسطة GE. إنه جزء من نظام التحكم Mark VIe. تعد لوحة طرفية الإدخال/الإخراج التناظري (TBAI) مكونًا ضمن أنظمة التحكم، وتوفر وظائف متعددة وقدرات قوية للتعامل مع الإشارات التناظرية. فهو يسهل دمج المدخلات التناظرية، ويدعم ما يصل إلى 10 قنوات. تم تصميم هذه المدخلات لاستيعاب أنواع مختلفة من أجهزة الإرسال، بما في ذلك محولات الطاقة ذات السلكين أو الثلاثة أسلاك أو الأربعة أسلاك أو محولات الطاقة التي تعمل بالطاقة الخارجية. تسمح هذه المرونة بالتكامل السلس مع أنواع مختلفة من أجهزة الاستشعار وأجهزة القياس.
سمات
- قدرات الإخراج التناظرية: توفر قناتي إخراج يمكن تهيئتهما لإخراج الإشارات الحالية إما 0-20 مللي أمبير أو 0-200 مللي أمبير.
- دائرة منع الضوضاء: مجهزة بدوائر منع الضوضاء لكل من قنوات الإدخال والإخراج لضمان سلامة الإشارة وموثوقيتها.
- خيارات الاتصال: مصممة بثلاثة موصلات DC-37 ذات سنون مصممة للاتصال بأجهزة VAIC. بالنسبة للتطبيقات البسيطة، يتم استخدام موصل واحد (JR1)، بينما تعمل تطبيقات TMR (الوحدات الثلاثية المتكررة) على الاستفادة من الموصلات الثلاثة جميعها.
- التشغيل في تطبيقات TMR: في تكوينات TMR، يتم توزيع إشارات الإدخال عبر الموصلات الثلاثة المخصصة لعناصر التحكم R وS وT. تجمع اللوحة بذكاء بين الإخراج الحالي من برامج التشغيل الثلاثة المتصلة وتحدد إجمالي التيار باستخدام تحويلة القياس. يتم بعد ذلك تقديم هذه الإشارة الحالية الإجمالية إلى VAICs للتنظيم بناءً على نقطة الضبط المطلوبة، مما يتيح التحكم الدقيق والتزامن في بنيات النظام الزائدة عن الحاجة.
تحديد
- رقم الجزء: IS200TBAIH1CED
- الشركة المصنعة: جنرال إلكتريك
- بلد الصنع: الولايات المتحدة الأمريكية (الولايات المتحدة الأمريكية)
- درجة الحرارة: -30 إلى 65 درجة مئوية
- الحجم: عرض 10.16 سم × ارتفاع 33.02 سم
- نوع المنتج: لوحة طرفية للإدخال/الإخراج التناظري
- التوفر : متوفر
- المسلسل : مارك السادس
