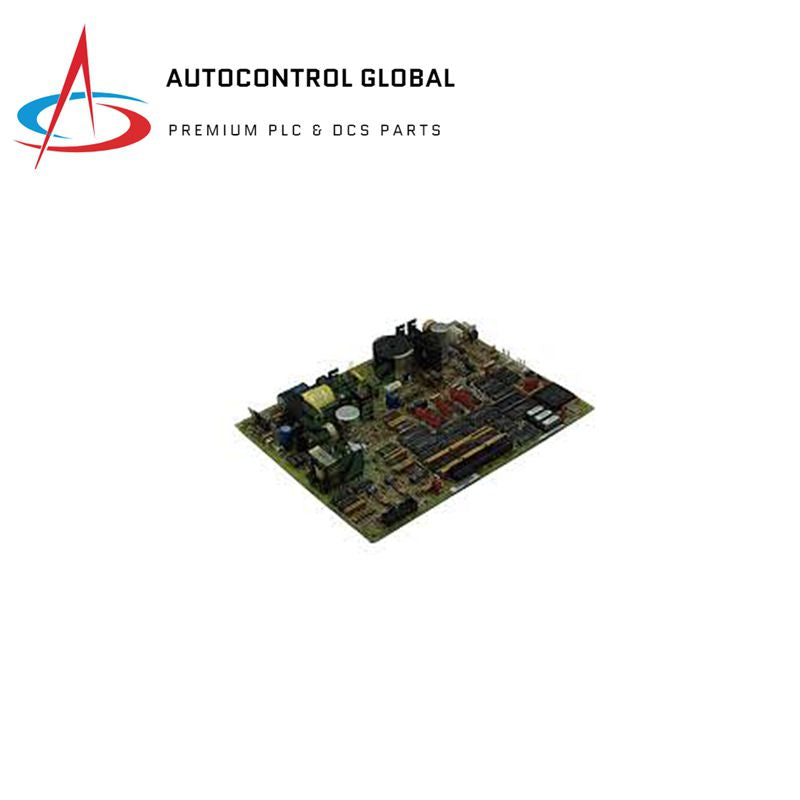

جنرال إلكتريك DS200TCEAG1BTF لوحة الطوارئ للسرعة الزائدة
Manufacturer: GE Fanuc
-
Part Number: DS200TCEAG1BTF
Condition：New with Original Package
Product Type: لوحة طوارئ السرعة الزائدة
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
نبذة عن DS200TCEAG1BTF
DS200TCEAG1BTF عبارة عن لوحة للسرعة الزائدة في حالات الطوارئ مصممة لسلسلة نظام التحكم في التوربينات Mark V. تدمج هذه اللوحة تقنية Speedtronic، المقدمة مع سلسلة Mark I، في تجميعها. على الرغم من أنه جزء من سلسلة متوقفة، إلا أنه لا يزال يجد طلبًا متخصصًا في التطبيقات الصناعية. DS200TCEAG1BTF عبارة عن نسخة منقحة من لوحة DS200TCEAG1 الأصلية، وتتضمن ثلاثة تحديثات مهمة لتحسين وظائفها.
نصائح ومواصفات الأجهزة
يتميز DS200TCEAG1BTF PCB بمعالج دقيق واحد، ومآخذ EPROM متعددة، و3 صمامات، و30 وصلة وصل، وموصلين بحربة. تعمل الفيوزات على حماية مكونات اللوحة من ارتفاع الجهد ويجب استبدالها بمواصفات متطابقة لتجنب التلف. تشمل الموصلات الرئيسية الموجودة على اللوحة ما يلي:
- J7: موصل الطاقة للوحة TCEA PD الأساسية
- JK: موصل الإشارة الأساسي للوحة TCEB P1
- JL: موصل إشارات رحلة لوحة TCTG
- JW: موصل إشارة كشف اللهب للوحة TCEB
- JX1 وJX2: موصلات لوحة IONET TCQC المتسلسلة المتسلسلة
تعد هذه الموصلات جزءًا لا يتجزأ من وظيفة اللوحة ضمن نظام التحكم في التوربينات Mark V. يشتمل DS200TCEAG1BTF أيضًا على وصلات توصيل قابلة للضبط يدويًا للتخصيص، مع التفاصيل الواردة في دليل التعليمات المصاحب. يتم تشغيل وظائف هذه اللوحة بواسطة دوائر متخصصة، مثل اكتشاف اللهب TCEA، وسرعة توربين TCEA الزائدة، ودوائر المزامنة التلقائية TCEA، وكل منها مفصل بدقة في الدليل.
المواصفات الفنية
- الشركة المصنعة الأصلية: GE General Electric
- السلسلة : مارك الخامس
- رقم الجزء الأبجدي الرقمي: DS200TCEAG1BTF
- الوصف الوظيفي: لوحة الطوارئ للسرعة الزائدة
- الاختصار الوظيفي: TCEA
- طلاء ثنائي الفينيل متعدد الكلور: طلاء عادي
- المراجعة الوظيفية الأولى: ب
- المراجعة الوظيفية الثانية: T
- مراجعة العمل الفني : F
