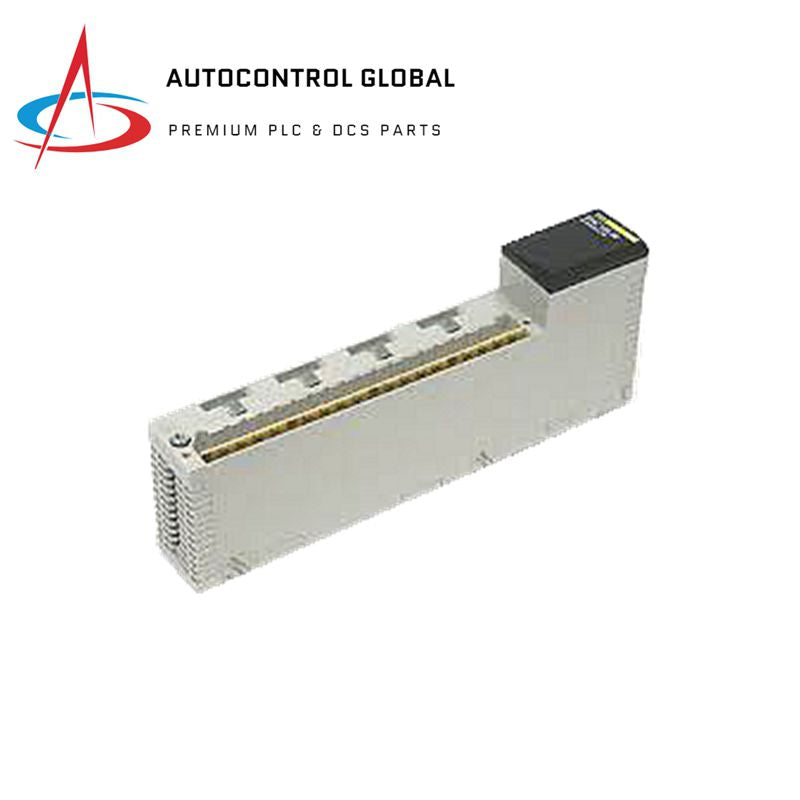

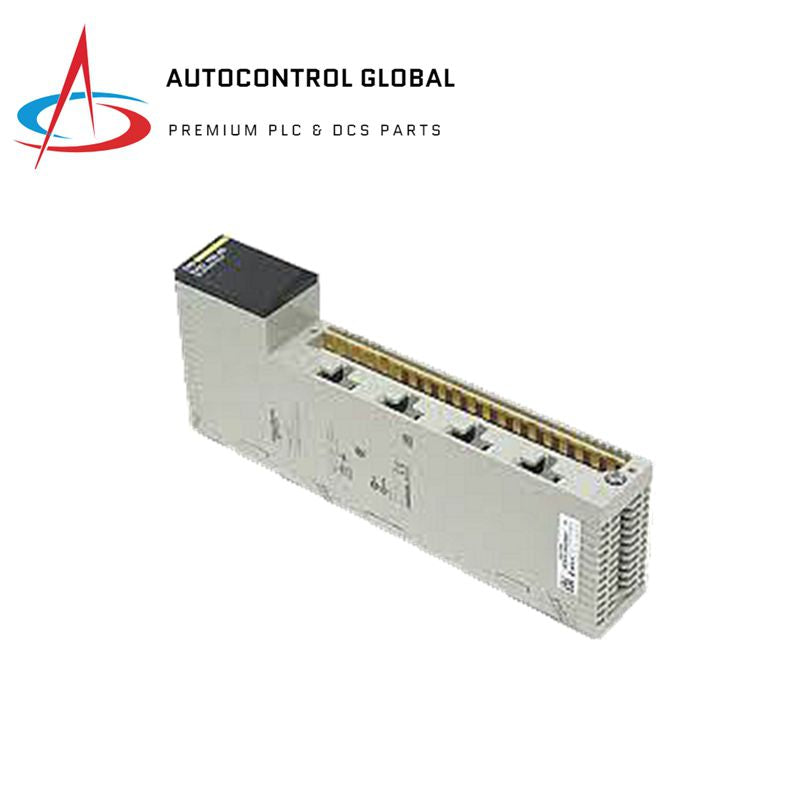

140EHC10500 | Schneider | Módulo contador de alta velocidad

Descripción

El Schneider 140EHC10500 es un módulo contador de alta velocidad diseñado para la plataforma de automatización Modicon Quantum. Cuenta con 8 entradas y puede manejar frecuencias de conteo de hasta 100000 Hz. Este módulo se utiliza para aplicaciones de conteo de alta velocidad en automatización industrial.

Características

• Módulo contador de alta velocidad
• 8 entradas discretas
• Frecuencia de conteo hasta 100000 Hz
• Contador incremental discreto
• Salidas de transistores de efecto de campo (FET)
• Marcado CE
• Compatible con RoHS/REACh

Especificaciones técnicas

• Número de canales: 5
• Número de entradas: 8
• Voltaje de entrada de conteo: 30 V CC máx.
• Conteo de corriente de entrada: 7 mA
• Frecuencia de conteo: 100000 Hz
• Corriente de entrada discreta: 5 ​​mA
• Umbral de funcionamiento: 15…30 V en modo de un solo extremo, 24 V REF CC en estado encendido, 3…5 V en modo de un solo extremo, 24 V REF CC en estado apagado
• Número de salida discreta: 8
• Tipo de salida discreta: Transistor de efecto de campo (FET)
• Voltaje de salida discreto: 0 V para apagar CC, 20…30 V para encender CC
• Corriente de carga: 0,21 A
• Corriente de fuga máxima: 0,1 mA estado apagado
• Caída de voltaje máxima: <1,25 V estado encendido
• Aislamiento entre canales y bus: 500 Vrms 60 s
• Tipo de falla: Pérdida de potencia de campo de salida, protección contra cortocircuitos de salida
• Disipación de energía: >= 6 W
• Requisito de corriente del bus: 250 mA
• Requisito de alimentación externa: 19,2…30 V
• Formato del módulo: Estándar
• Temperatura de funcionamiento: 0…60 °C
• Temperatura de almacenamiento: -40…85 °C
• Humedad relativa: 95 % sin condensación
• Altitud de funcionamiento: <= 5000 m
• Estándares: UL 508, RINA, UL, GOST, LR, CSA Clase 1 División 2, RRS, ABS, GL, DNV, C-tick
