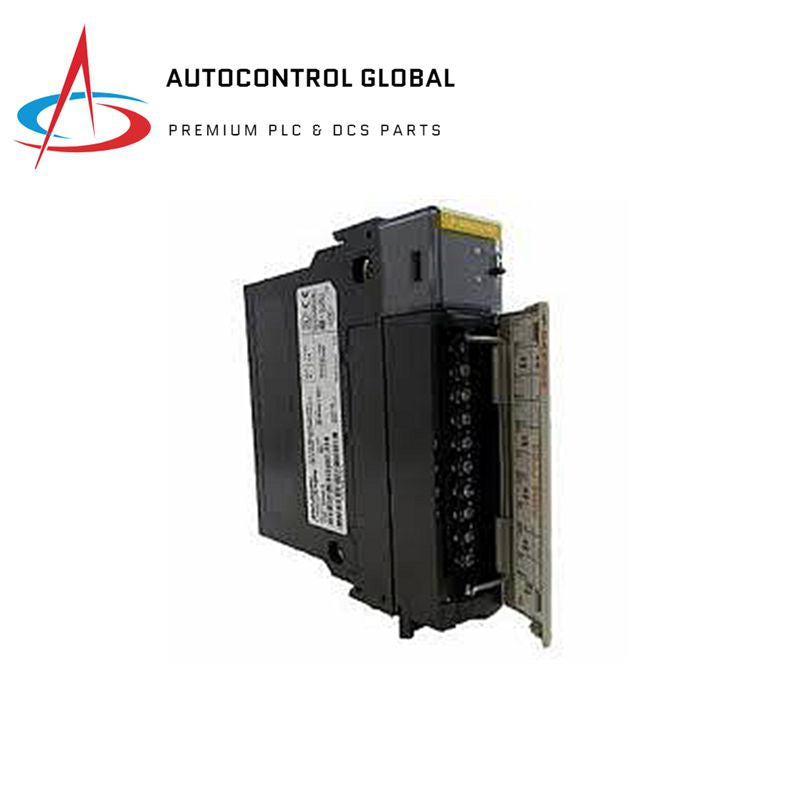

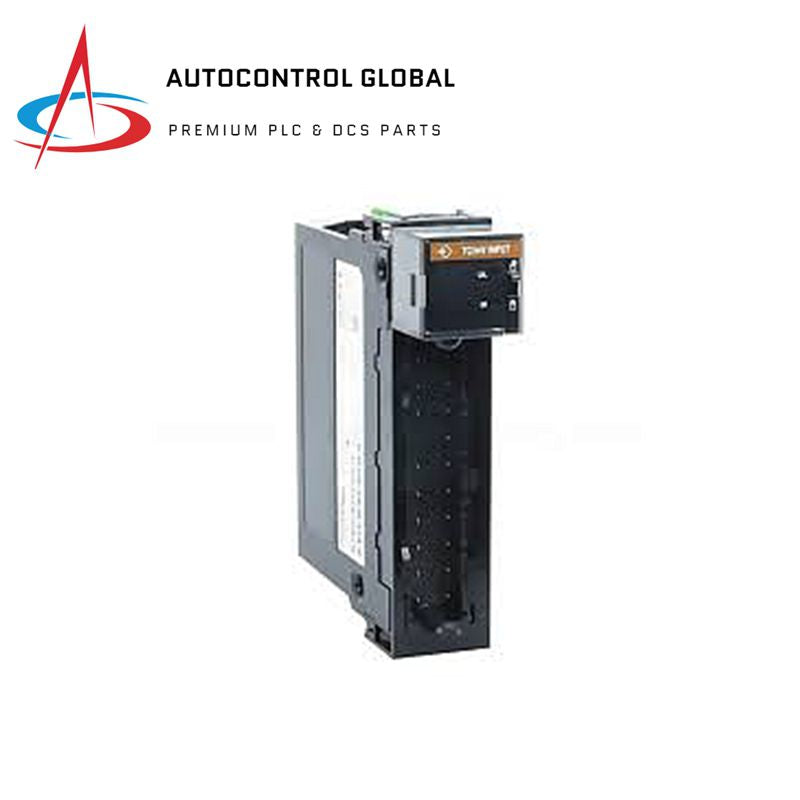

Módulo de termopar analógico Allen Bradley 1756-IT6I

Descripción

El 1756-IT6I es un módulo de entrada analógica ControlLogix. Cuenta con seis (6) canales de entrada de milivoltios y termopares aislados individualmente. Los tipos de termopares compatibles incluyen B, E, J, K, R, S, T, N, C, D y L (TXK/XK) con resolución de 16 bits.

Especificaciones técnicas para 1756-IT6I

• Fabricante: Rockwell Automation
• Marca: Allen Bradley
• Número de pieza/N.º de catálogo: 1756-IT6I
• Serie: ControlLogix
• Entradas: 6 termopares aislados, 1 CJC
• Tipo de módulo: Módulo de termopar analógico
• Número de entradas: Entradas de termopar aisladas de seis (6) puntos
• Resolución de entrada: 16 bits
  • -12…78 mV: 1,4 µV/bit (típico)
  • -12…30 mV: 0,7 µV/bit (rango de alta resolución)
• Rango de entrada:
• Corriente del backplane (24 voltios): 125 miliamperios
• Tiempo de escaneo del módulo:
  • Punto flotante mínimo de 25 ms (milivoltios)
  • Punto flotante mínimo de 50 ms (temperatura)
  • 10 ms mínimo entero (milivoltios)(1)
• Formato de datos: Modo entero (justificado a la izquierda, complemento a 2) Punto flotante IEEE de 32 bits
• Sensores compatibles: B, C, E, J, K, N, R, S, T
• Corriente del backplane (5 voltios): 250 miliamperios
• Bloques de terminales extraíbles: 1756-TBNH, 1756-TBSH
• Corriente del backplane a 24 voltios: 2 miliamperios
• Disipación de energía (máxima): 4,3 vatios
