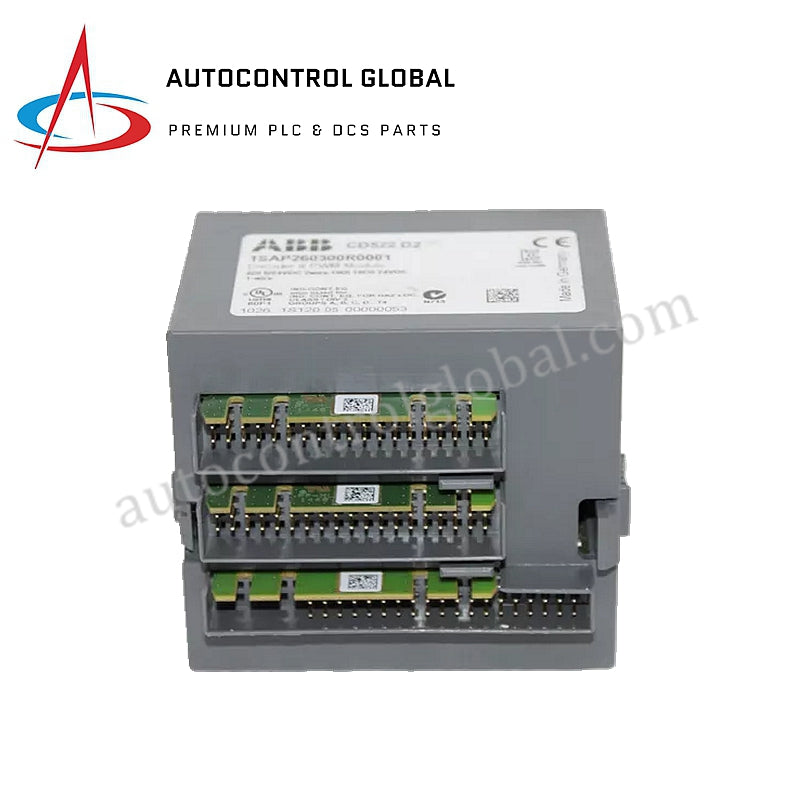

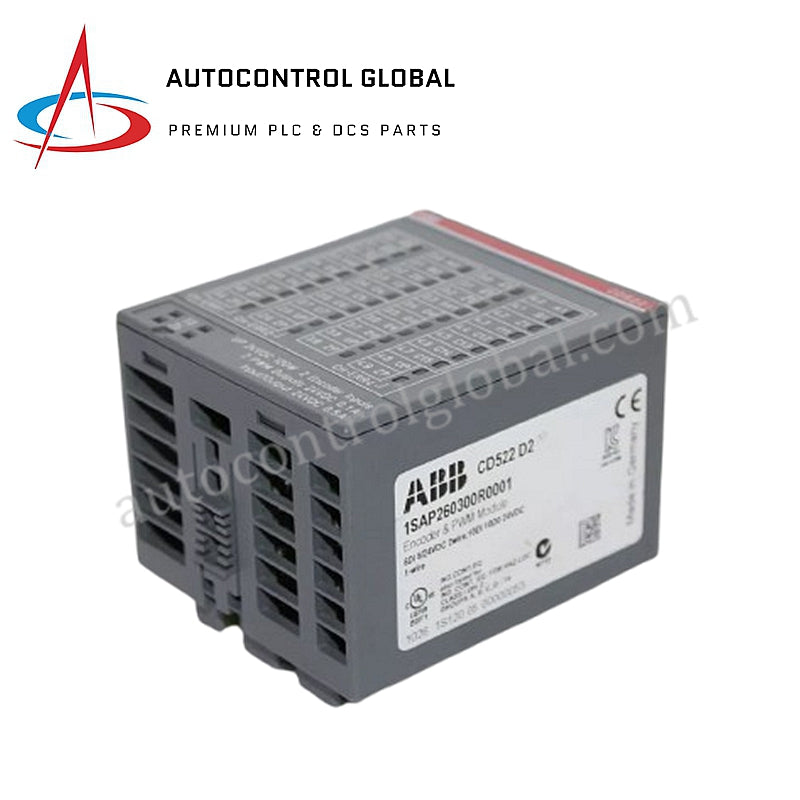

CD522 | Contador de codificador ABB y módulo Pwm

Descripción general

El CD522 de ABB es un codificador, contador y módulo PWM diseñado para un control preciso y procesamiento de señales en sistemas de automatización industrial. Admite 2 entradas de codificador, 2 salidas PWM y múltiples canales de E/S digitales para una integración versátil.

Especificaciones técnicas

• Números de pieza:
  • 1SAP 260 300 R0001: versión estándar
  • 1SAP 460 300 R0001: versión XC
• Suministro de voltaje:
  • Tensión nominal: 24 V CC
  • Ondulación máxima: 5%
• Consumo actual:
  • Desde ARRIBA: 0,07 A + máx. 0,008 A por entrada + máx. 0,5 A por salida + 0,01 A para entradas de codificador (A, B, Z)
  • E/S de bus: ~5 mA
• Salidas, entradas:
  • Entradas digitales: 2 entradas (24 V CC)
  • Salidas digitales: 8 salidas (24 V CC)
  • Salidas PWM: 2 salidas
  • Entradas de codificador: 2 entradas (para señales A, B, Z)
• Corriente de irrupción: 0,04 A²s
• Proteccion:
  • Protección contra voltaje inverso
  • Fusible de protección rápida de 10 A en UP
  • Aislamiento galvánico por módulo
• Opciones de montaje:
  • Montaje horizontal o montaje vertical con reducción (carga de salida reducida al 50% a +40°C)
• Refrigeración: La refrigeración por convección natural no debe verse obstruida por cables u otras piezas del armario de control.

Consideraciones ambientales

• Disipación máxima de potencia: 6 W (salidas descargadas)
• Peso: Aprox. 125 gramos

Características adicionales

• Protección contra voltaje inverso: Sí
• Fusible de protección nominal: Fusible rápido de 10 A en UP
• Posición de montaje: Horizontal o vertical (con carga de salida reducida a temperaturas más altas)
