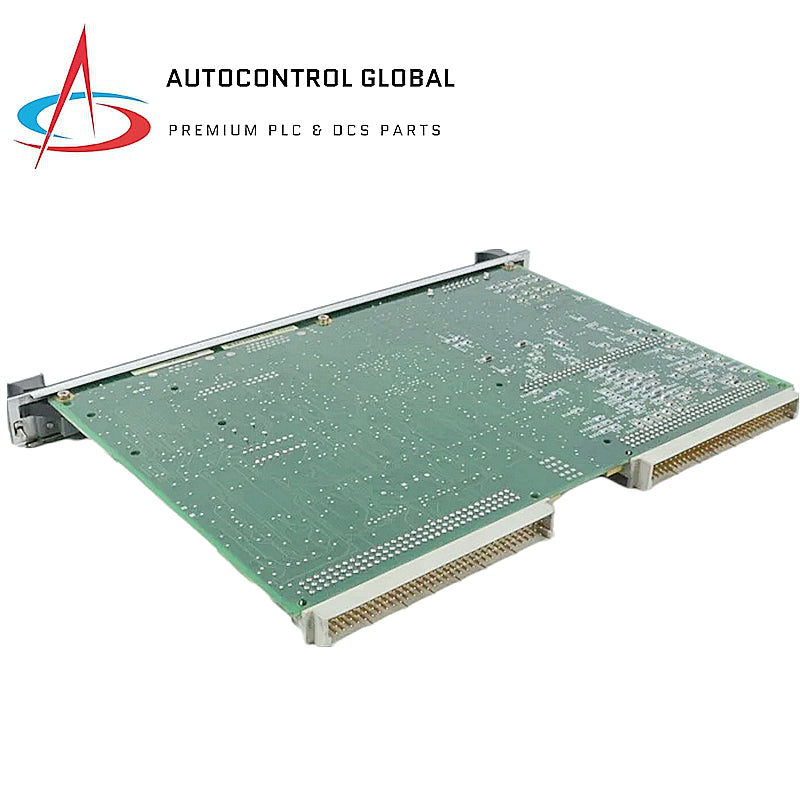

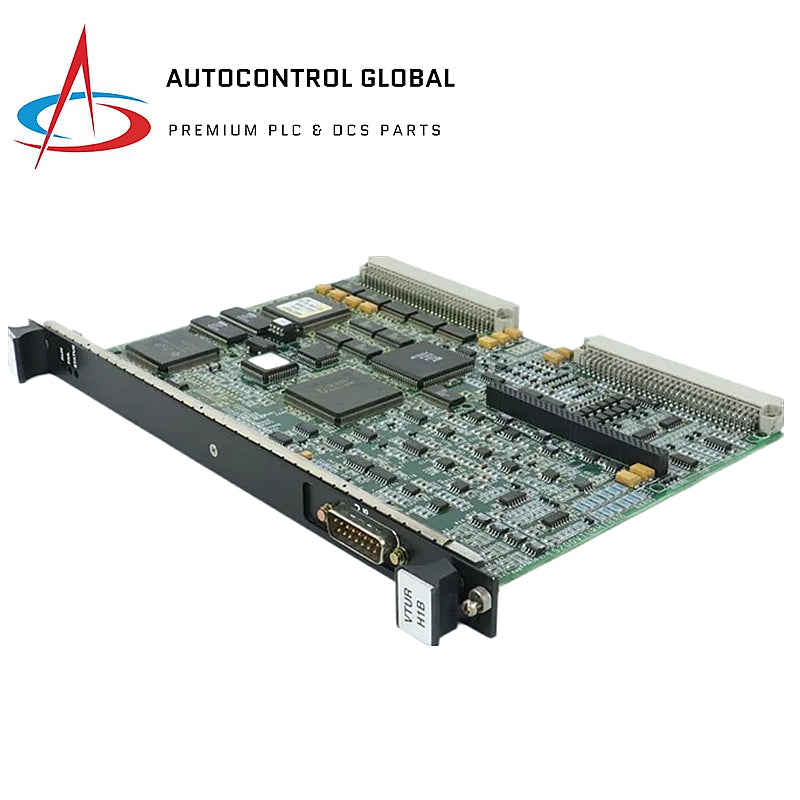

GE FANUC | IS200VTURH1BAB | Módulo de interfaz del transductor de vibración

Descripción general

El módulo de interfaz de transductor de vibración IS200VTURH1BAB de GE Fanuc es parte de la serie Mark VI para control de turbinas y admite medición de velocidad, protección contra sobrevelocidad, sincronización y monitoreo del sistema.

Especificaciones

• Número de pieza: IS200VTURH1BAB
• Serie : Marco VI
• Tipo: Interfaz de transductor de vibración
• Clasificación de la placa: 125 V CC
• Voltaje de modo común: ±5 V
• Dimensiones: 11" x 9" x 3"
• Temperatura de funcionamiento: 0–60 °C
• Entradas de voltaje analógicas: 6

Funciones clave

• Medición de velocidad: Admite hasta 4 dispositivos de frecuencia de pulso pasivo.
• Protección contra exceso de velocidad: Señala el disparo primario para evitar el exceso de velocidad.
• Sincronización: Automatiza la sincronización del generador y el cierre del interruptor.
• Detección de llamas: Monitoriza 8 detectores Geiger-Mueller.

Operación

• Modo simplex: Mide la velocidad utilizando hasta cuatro señales.
• Sincronización: Se coordina con el sistema de excitación.
• Voltaje del eje: monitorea el voltaje del eje y la corriente de la carcasa.

Interfaz del solenoide de disparo

• Disparo por exceso de velocidad: Señal de disparo transmitida al VTUR y luego a los relés de disparo.
• TMR y Simplex: Admite nueve relés en TMR, tres en simplex.
