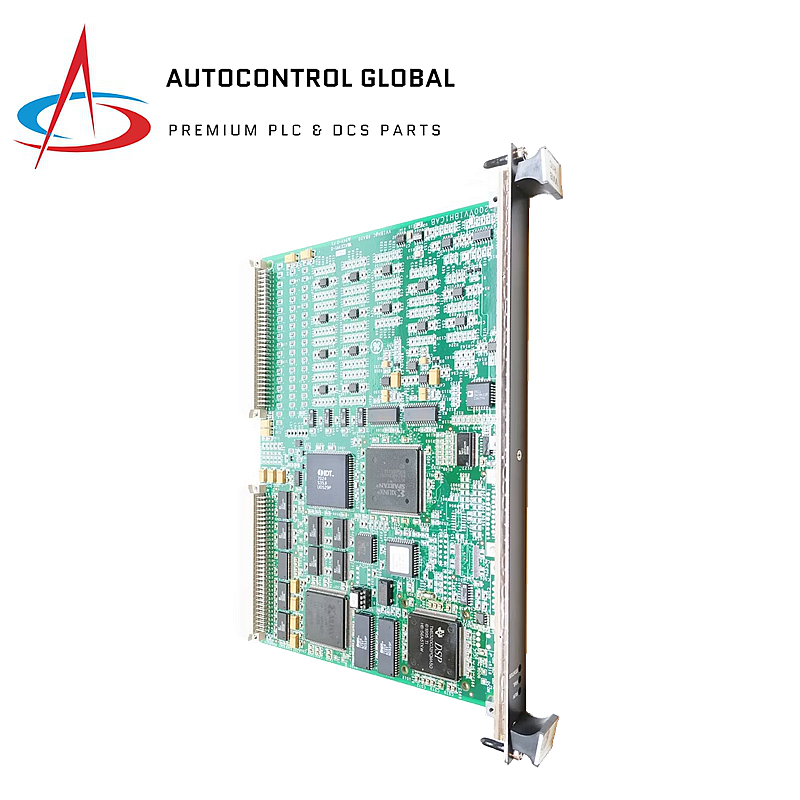

GE FANUC | IS200VVIBH1CAB | Placa de control de vibraciones

Descripción general

El IS200VVIBH1CAB es un tablero de monitoreo de vibraciones de General Electric, parte del sistema de control Mark VI, diseñado para procesar señales de hasta 14 sondas de vibración. .

Especificaciones técnicas

• Nº de pieza: IS200VVIBH1CAB
• Fabricante: General Electric
• Tamaño: 33,0 cm x 17,8 cm
• Canales: 26

Procesamiento y transmisión de señales

• Conversión y transmisión de analógico a digital a través del bus VME
• Monitoreo rápido en tiempo real

Sondas de vibración compatibles

• Proximidad: Detecta la desalineación del eje
• Velocidad: monitorea la velocidad y el desgaste de los rodamientos.
• Aceleración: Identifica patrones de vibración anormales
• Sísmico: Detecta vibraciones del suelo
• Fase: analiza las discrepancias de fase para el diagnóstico.

Funciones protectoras

• Proximidad de vibración: detecta el desplazamiento del eje
• Rotor Axial: monitorea el desgaste del cojinete de empuje
• Expansión diferencial: Detecta expansión excesiva
• Excentricidad del rotor: monitorea la superficie del eje

Características

• Alimentación de la sonda: convierte -28 V CC a -24 V CC
• Carga del transductor: 12 mA por transductor
• Muestreo de señal: A/D de 16 bits con resolución efectiva de 14 bits
• Salidas almacenadas en búfer: precisión de amplitud del 0,1 %

Frecuencias de muestreo

• Escaneo rápido: 4600 muestras/s para 4000-17 500 rpm
• Modo reducido: 2586 muestras/seg para velocidades más bajas

Configuración de RPM nominales

• Más de 4.000 RPM: 8 canales de vibración
• Por debajo de 4000 RPM: hasta 16 canales de vibración
