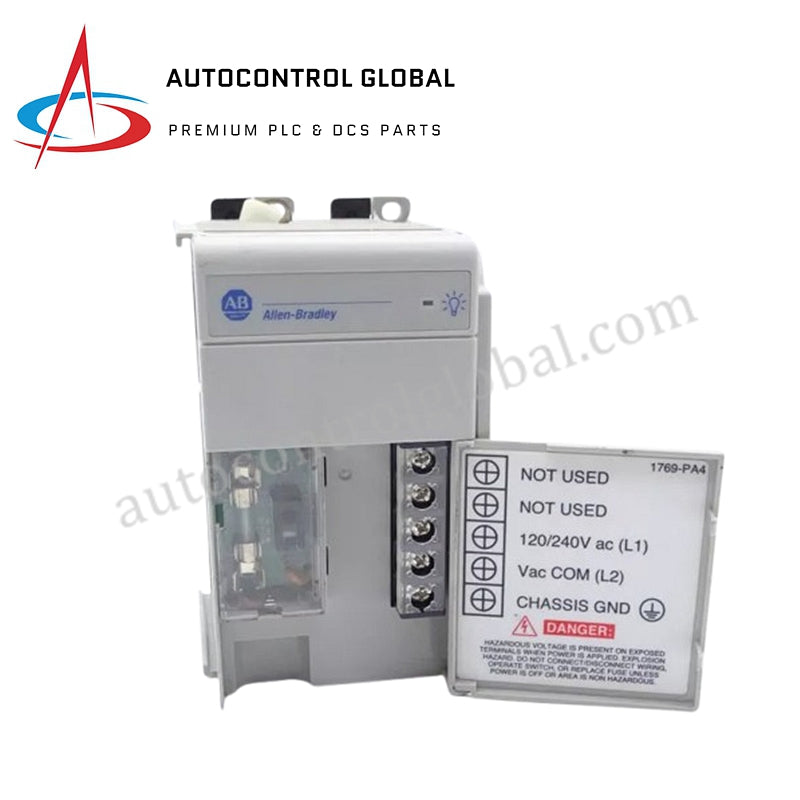

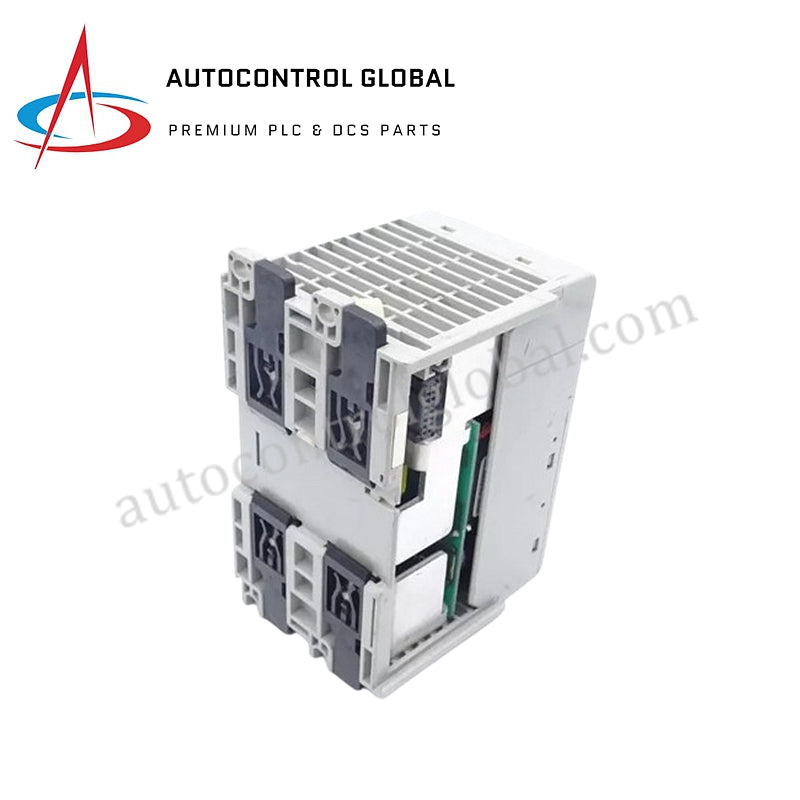

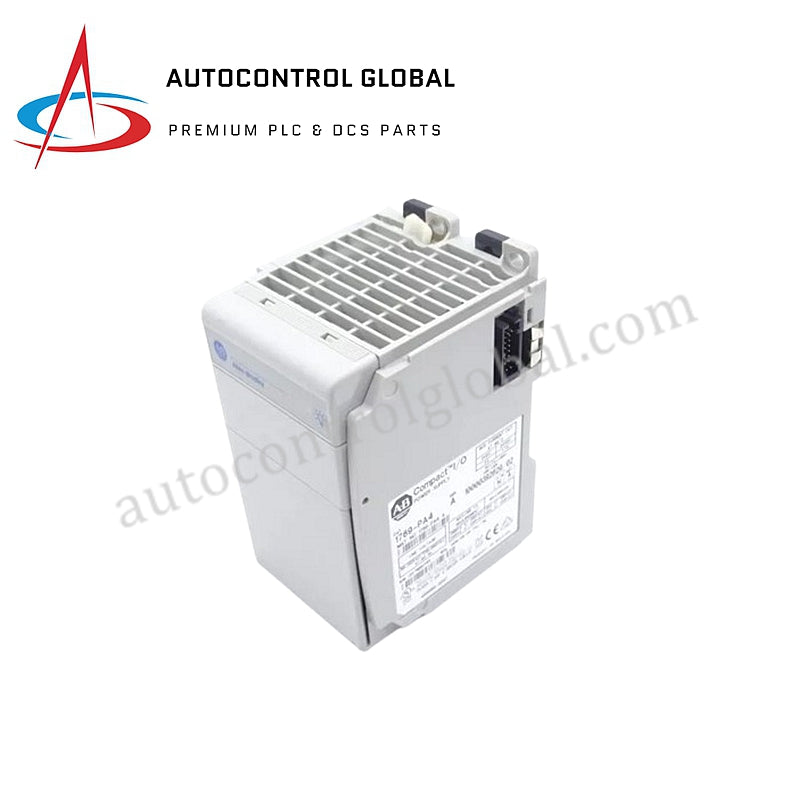

Fuente de alimentación 1769-PA4 | Allen Bradley

Descripción

La fuente de alimentación 1769-PA4 de Allen-Bradley es un módulo de fuente de alimentación de CA diseñado para su uso en sistemas de E/S CompactLogix.

Descripción del producto

• Fabricante: Rockwell Automation / Allen-Bradley

• Marca: Allen-Bradley

• Número de Parte/Número de Catálogo: 1769-PA4

• Línea de Producto: CompactLogix

• Tipo de Producto: Fuente de Alimentación I/O

• Tipo de Módulo: Módulo de Suministro de Energía AC

Especificaciones Eléctricas

• Potencia de Entrada: 120 Voltios CA

• Rango de Voltaje de Entrada: 85…265V CA o 170...265V CA, seleccionable por interruptor

• Consumo de Energía: 200 VA @ 120V CA, 240 VA @ 240V CA

• Dissipación de Potencia: 8 W a 60 °C (140 °F)

• Capacidad Actual @ 5V CC: 4.0 A

• Capacidad Actual @ 24V CC: 2.0 A

• Corriente de arranque, máx: 25 A @ 132V CA

• Clasificación de Distancia de Suministro de Energía: 8 (se pueden conectar 8 módulos I/O a cada lado de la fuente de alimentación para un máximo de 16 módulos)

• Rango de frecuencia de entrada: 47…63 Hz

Especificaciones físicas

• Tipo de Enclosure: Ninguno (Estilo Abierto)

• Tamaño del cable sólido: 22 a 14 AWG

• Tipo de cable: Cable de cobre que soporta 90 grados Celsius

• Tipo de Fusible: Littelfuse 02153.15MXP; Wickmann 19195-3.15A
