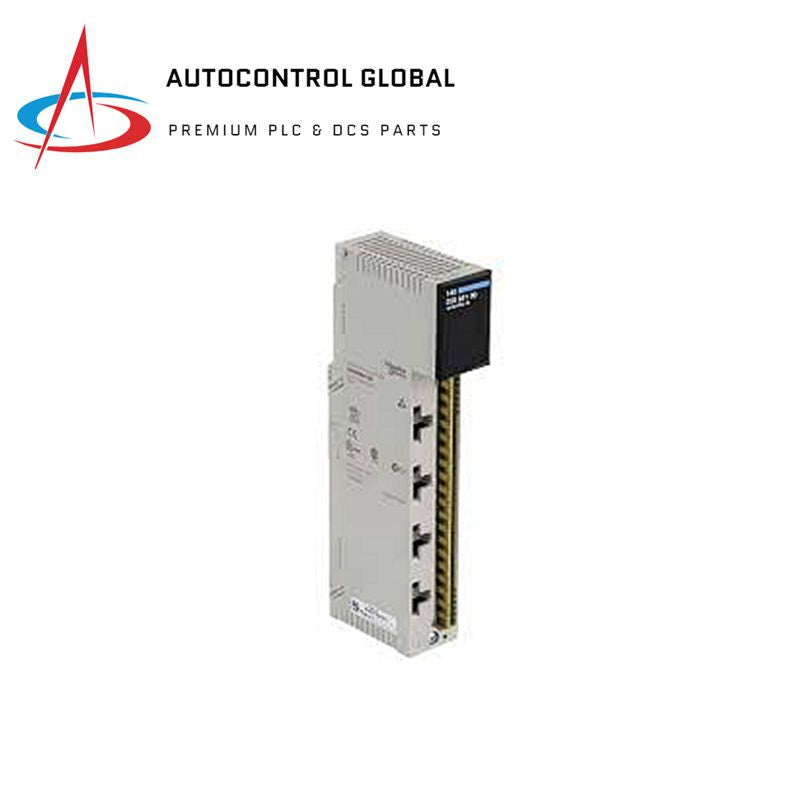

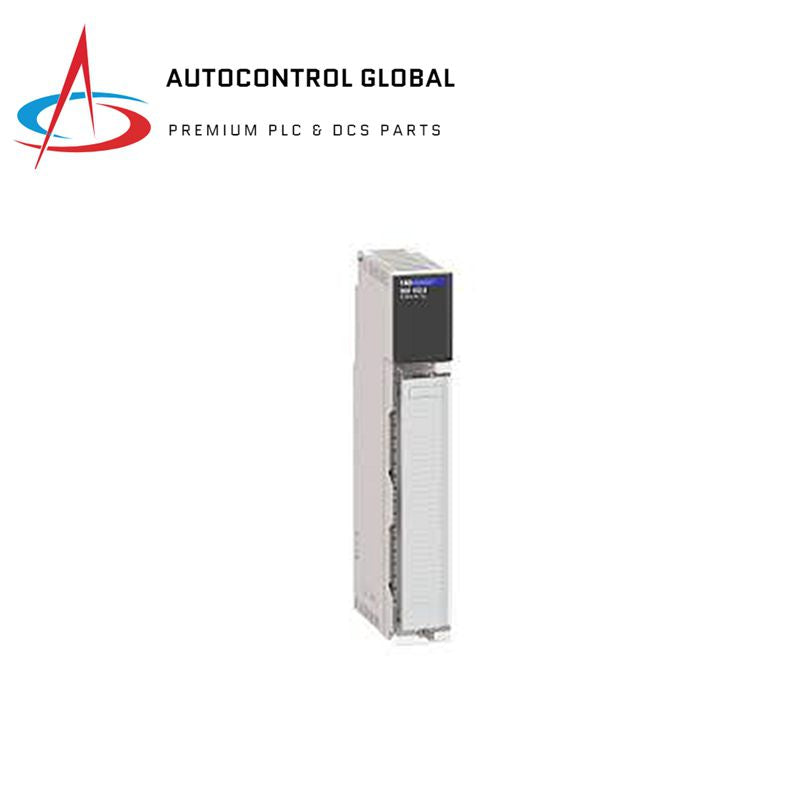

Módulo de entrada discreta Schneider 140DDI84100

Descripción

El Schneider 140DDI84100 es un módulo de entrada discreto diseñado para la plataforma de automatización Modicon Quantum. Cuenta con 16 entradas discretas y es adecuado para diversas aplicaciones industriales.

Características

• Tipo de producto: Módulo de entrada discreta
• Número de entradas: 16
• Grupo de canales: 8
• Entrada lógica: Positivo (sumidero)
• Límites de voltaje de entrada: 10…60 V
• Voltaje de entrada :
  • 12 V: 5…10 mA CC
  • 24 V: 6…30 mA CC
  • 48 V: 2…15 mA CC
  • 60 V: 1…5 mA CC
• Estado de tensión 1 garantizado:
  • 11…24 V
  • 24 V: +/- 20%
  • 34…48 V
  • 48 V: +/- 20%
  • 45…60 V
  • 60 V: +/- 20%
  • 9…12 V
  • 12 V: +/- 5%
• Estado de tensión 0 garantizado:
  • 0…1,8 V
  • 12 V: +/- 5%
  • 0…10 V
  • 48 V: +/- 20%
  • 0…5 V
  • 24 V: +/- 20%
  • 0…9 V
  • 60 V: +/- 20%
• Voltaje máximo absoluto: 75 V
• Requisito de dirección: 1 palabra de entrada
• Tiempo de respuesta :
  • 4 ms (estado 0 al estado 1)
  • 4 ms (estado 1 al estado 0)
• Frecuencia de conmutación: <= 100 Hz
• Aislamiento :
  • 2500 Vrms DC durante 1 minuto (entre grupo y bus)
  • 700 Vrms CC durante 1 minuto (entre grupos)
• Disipación de energía: 1 W + (0,62 x número de puntos encendidos)
• Marcado : CE
• Señalización local :
  • 1 LED (verde) para comunicación bus (Activo)
  • 1 LED (rojo) para fallo externo detectado (F)
  • 16 LED (verde) para el estado de entrada
• Requisito de corriente del bus: 200 mA
• Formato del módulo: Estándar
• Peso neto : 0,3 kg

Especificaciones técnicas

• Certificaciones de producto: FM Clase 1 División 2, C-Tick
• Estándares: UL 508, CSA C22.2 No 142
• Resistencia a la Descarga Electrostática:
  • Contacto de 4 kV (IEC 801-2)
  • 8 kV aire (IEC 801-2)
• Resistencia a campos electromagnéticos: 10 V/m (80…2000 MHz, IEC 801-3)
• Temperatura de funcionamiento: 0…60°C
• Temperatura de almacenamiento: -40…85°C
• Humedad Relativa: 95% sin condensación
• Altitud de funcionamiento : ≤ 5000 m
• Unidades de embalaje :
  • Paquete 1: 1 unidad, 130 g, 2,5 cm alto, 8 cm ancho, 10 cm largo
  • Paquete 2: 7 unidades, 3.749 kg, 30 cm alto, 30 cm ancho, 40 cm largo
• Sostenibilidad: producto Green Premium, cumple con la directiva RoHS de la UE, libre de mercurio, cumple con la regulación RoHS de China, cumple con WEEE
