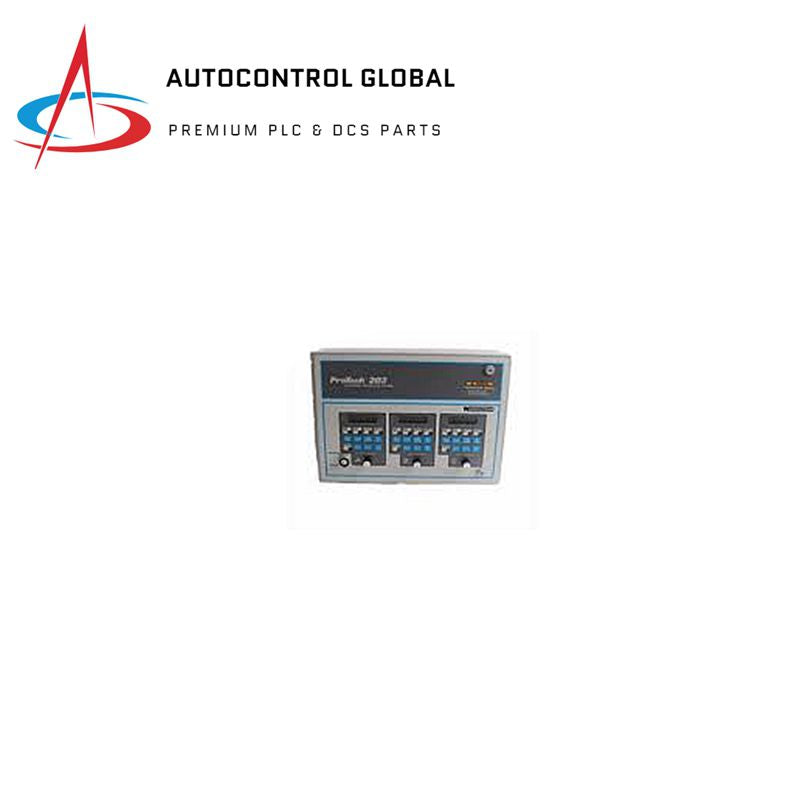

Woodward 8200-205 Protección digital contra exceso de velocidad

Especificaciones técnicas

Dimensiones

• 19 pulgadas de ancho x 12,244 pulgadas de alto x 5,62 pulgadas de profundidad

Mostrar temperatura de funcionamiento

• De +5 a +140 °F

Características

• Reemplazo de subsistema

Voltaje de entrada

• 220 V CA

Teclado/Pantalla

• 1 pantalla y teclado por módulo

Manual

• 85205 (Rev F.)

Sin evaluar

• 4/4X

Estándares

• IP54

Rango de frecuencia del punto de disparo

• 250 Hz a 25 kHz

Peso

• 13 libras 1 onza antes del envasado

Acerca del modelo 8200-205

Esta pieza es un dispositivo digital de protección contra exceso de velocidad que utiliza tres captadores magnéticos conectados a tres unidades de detección de velocidad separadas para monitorear continuamente la velocidad del motor primario en busca de condiciones de exceso de velocidad o pérdida de señal. El modelo 8200-205 es la versión de desenergización para disparo con entrada de 220 VCA de esta serie Woodward ProTech.

Estas unidades se pueden cambiar entre los modos PROGRAMA y MONITOR solo con acceso de bloqueo de teclas, lo que evita cambios no autorizados. Hay dos métodos para el arranque de la turbina disponibles con el sistema ProTech 203 8200-205. Un método proporciona funciones de inicio y reinicio independientes; el otro método proporciona una función combinada de inicio/reinicio.

Los detalles sobre estas dos opciones de arranque de turbina, los requisitos ambientales del 8200-205, las instrucciones de instalación y más se pueden encontrar en línea en el Manual de instalación y funcionamiento del sistema de protección contra sobrevelocidad Woodward ProTech 203 85205 (F).
