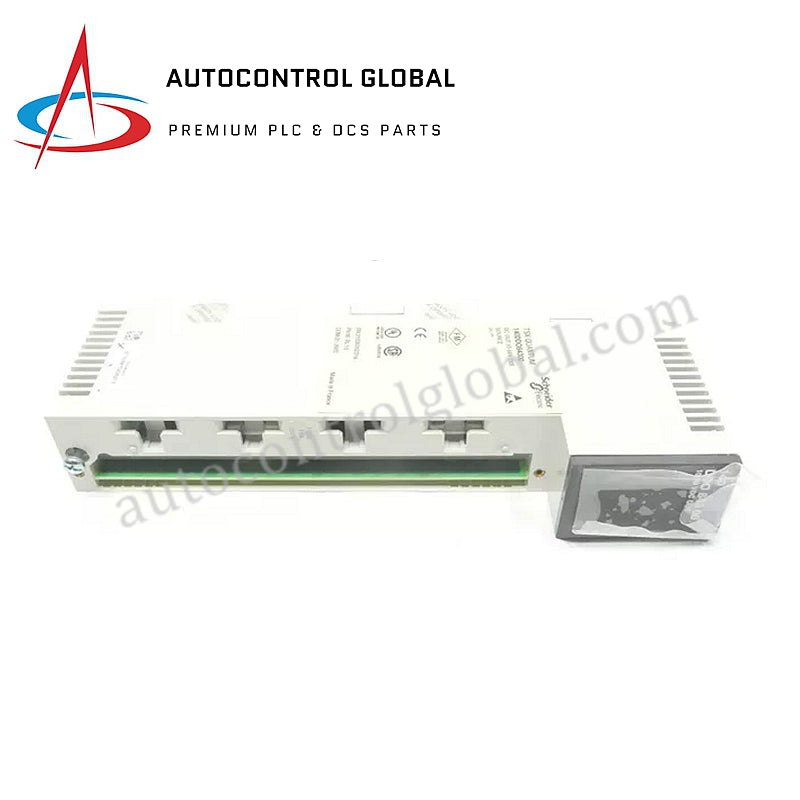

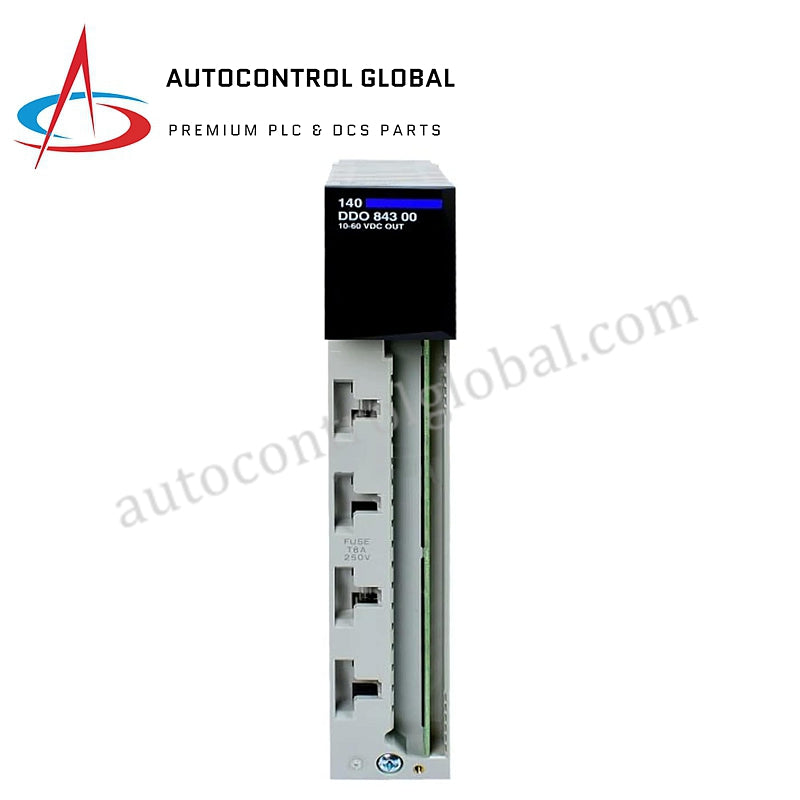

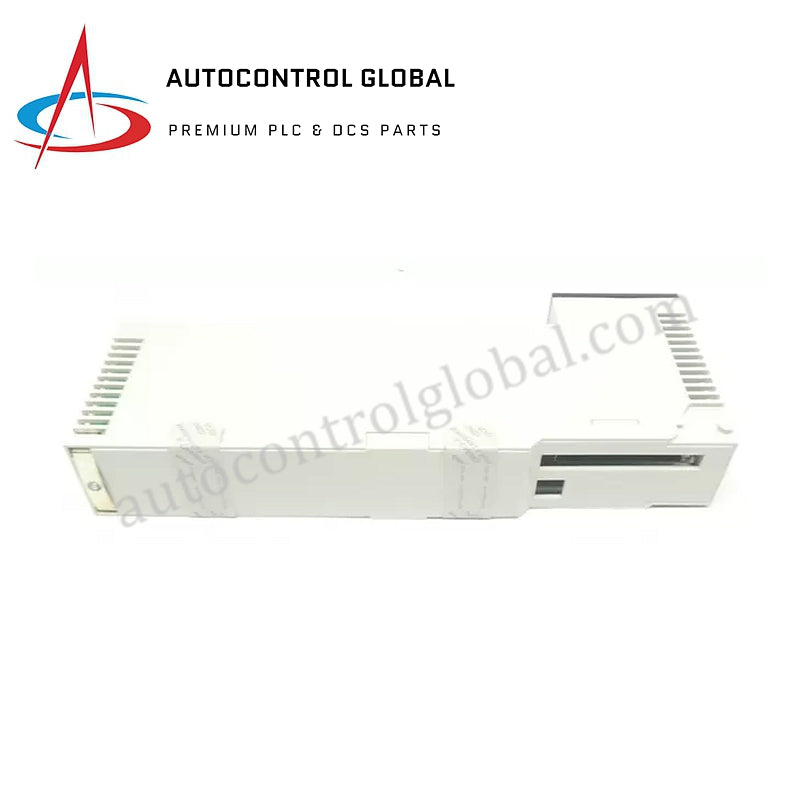

140DDO84300 | Schneider | Module de sortie discrète

Description

LE 140DDO84300 est un module de sortie discrète Schneider, offrant 2 groupes de 8 sorties et prenant en charge la logique positive (source). Il dispose d'une large plage de tension, d'une capacité de courant élevée et de temps de réponse rapides.

Spécifications clés

• Plage de tension : 10–60 V CC
• Chute de Tension Maximale : <1 V à 2 A
• Courant de Charge Maximum : 12 A par module, 6 A par groupe
• Courant de surtension : 7,5 A pendant 50 s
• Temps de réponse : ≤1 ms (état 0 à 1 et état 1 à 0)
• Courant de Fuite Maximum : 1 mA à 60 V
• Dissipation de puissance : 1 W + (1 V × courant total de charge du module)
• Courant du bus : 160 mA
• Poids Net : 0,99 lb (0,45 kg)

Protection et isolement

• Protection Interne : 8 A fusible par groupe
• Isolement :
  • Entre les canaux et le bus : 2500 Vrms DC (1 minute)
  • Entre les groupes : 700 Vrms DC (1 minute)

Certifications

• Marquage : CE
