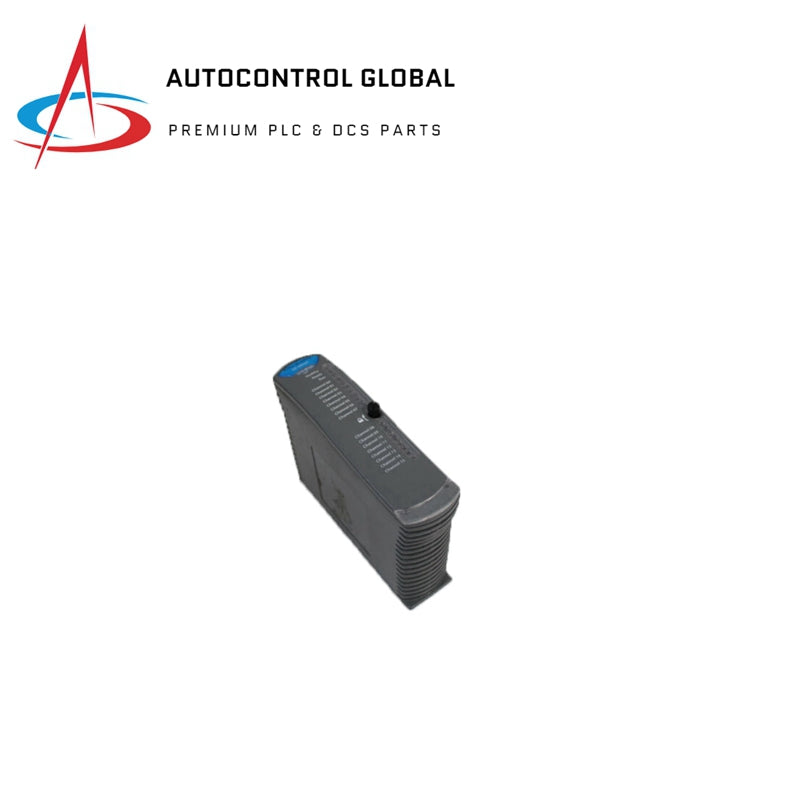

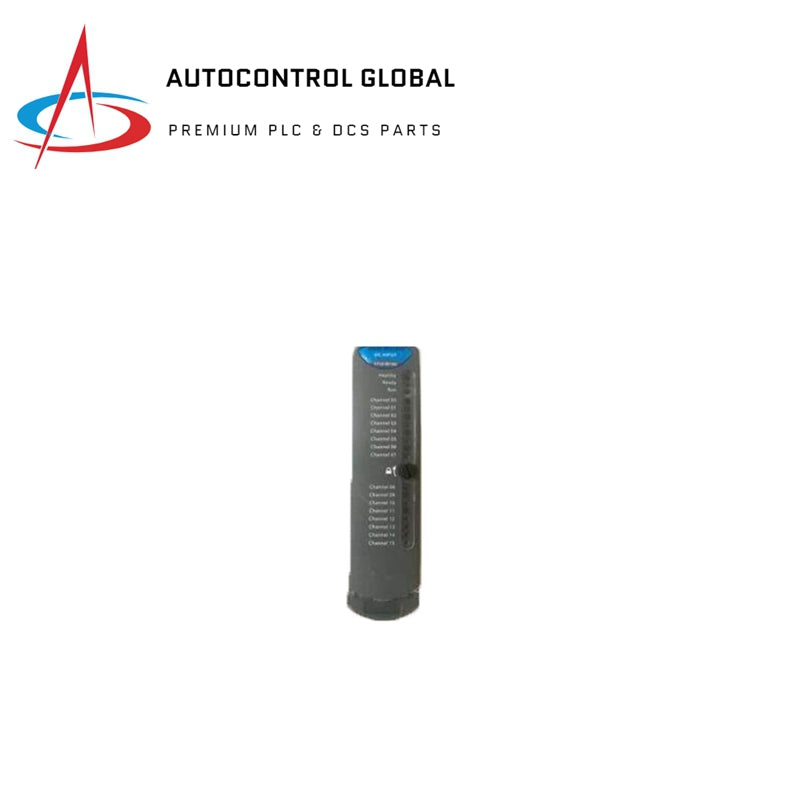

1715-IB16D | Module d'entrée numérique 16 canaux Allen Bradley

Spécifications techniques

• Plage de tension de fonctionnement :

  • Fond de panier 1715-IB16D : 260 mA à 18…32 V CC
  • 1715-TASIB16D, 1715-TAD8B16D : 6,5 mA par canal à 0…32 V CC

• Taux de montée, maximum : 3 600 V/s(1)

• Taux de traduction, maximum : 1 / (Temps de scrutation de l'application + 10 ms) Hz(1)

• Dissipation de puissance:

  • Système : 4,0 W max.
  • Boucle de champ : 0,2 W par boucle de champ max.

• Tension d'isolement :

  • 50 V (continu), type d'isolation de base, ports E/S vers fond de panier
  • Aucune isolation entre les ports d'E/S individuels si l'ensemble de terminaison 1715-TASIB16D est installé
  • Isolation 50 V entre les ports individuels si l'ensemble de terminaison 1715-TADIB16D est installé
  • Testé à 500 V CA pendant 60 s

• Poids, environ :

  • 1715-IB16D : 360 g (12,70 oz)
  • Unité de base E/S : 133 g (5 oz)
  • Ensemble de terminaison : 133 g (5 oz), 260 g (10 oz)

• Dimensions (H x L x P), environ : 166 x 42 x 118 mm (6,5 x 1,625 x 4,625 pouces)

• Taille du fil : Fil de cuivre massif ou toronné de 0,33 à 1,5 mm² (22 à 16 AWG) évalué à 85 °C (185 °F) ou plus

• Catégorie de câblage : 2 - sur les ports de signal(2)

• Fusible, Type : 50 mA, 125 V, Type T

• Code de température nord-américain : T4

• Code de température CEI : T4

• Type de boîtier : Aucun (style ouvert)

Spécifications environnementales

• Température de fonctionnement :-25…60 °C (-13…140 °F)

• Température de l'air ambiant, max : 70 °C (158 °F)

• Température hors fonctionnement :-40…85 °C (-40…185 °F)

• Humidité relative : 10…95 % sans condensation

• Vibration : 2 g à 10…500 Hz (IEC 60068-2-6, Test Fc, Fonctionnement)

• Choc, Fonctionnement : Montage sur rail DIN : 25 g, Montage sur panneau : 30 g (IEC 60068-2-27, Test Ea, Choc non emballé)

• Choc, hors fonctionnement : Installé : 30 g, Désinstallé : 50 g (avec obturateurs) (IEC 60068-2-27, Test Ea, Choc non emballé)

• Émissions : CISPR 11 (IEC 61000-6-4) Classe A

• Immunité ESD : CEI 61000-4-2, décharges par contact de 6 kV, décharges dans l'air de 8 kV
