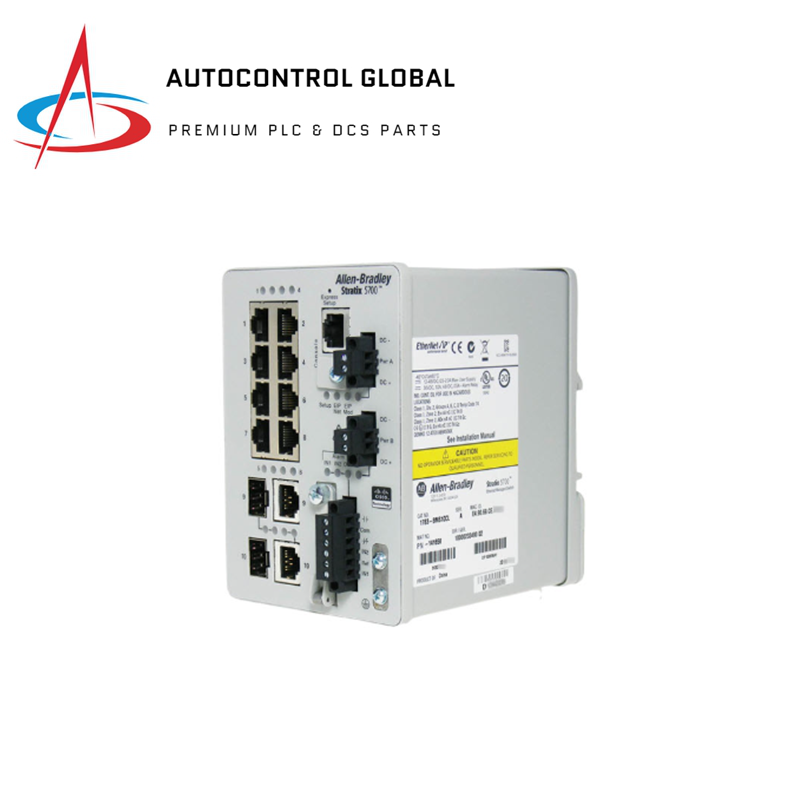

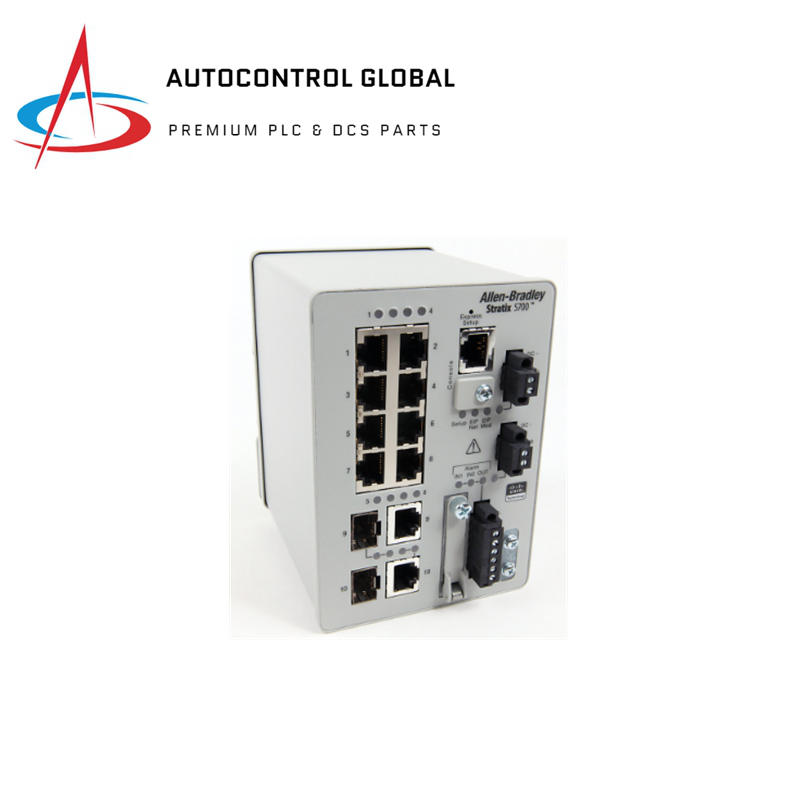

Module de commutation Ethernet Stratix 5700 Allen Bradley 1783-BMS10CL

Mécanique

• Largeur : 9,14 cm
• Hauteur : 12,95 cm
• Profondeur : 11,67 cm
• Poids approximatif : 1,25 kg
• Couple de vis, borne de terre, maximum : 0,96 Nm
• Couple de vis, bornes d'alimentation et d'alarme : 0,23 Nm

Spécifications électriques

• Nombre de ports 10/100 Mbps RJ45 : 8
• Nombre de ports combinés RJ45/Mini GBIC : 2
• Couche 2 : Non
• Couche 3 : Non
• Gérable : Oui
• Consommation électrique maximale : 17 W
• Dissipation de puissance : 17 W
• Type de micrologiciel : Lite
• Tension d'isolement (continue) : 50 V (ports d'alimentation CC vers la terre, ports d'alimentation CC vers les ports Ethernet, ports d'alimentation CC vers les ports d'alarme)
• Nombre de ports combinés 10/100 Mbps : 2
• Consommation électrique à 24 V CC, 40°C : 12,5 W
• Nombre total de ports : 10

Spécifications du fil

• Taille du fil, connexion de l'alarme : 0,5 mm², solide ou toronné, style 1007 ou 1569, à paire torsadée, en cuivre, pour matériel de câblage d'appareil (AWM)
• Taille du fil, connexion d'alimentation CC : Fil de cuivre massif ou toronné de 0,5 mm² évalué à 75 °C ou plus
• Taille des câbles, connexion Ethernet : connecteur RJ45 selon IEC 60603-7, câble minimum de catégorie 5e à 2 ou 4 paires selon TIA 568-B.1 ou câble de catégorie 5 selon ISO/IEC 24702
• Taille du fil, connexion à la terre : Fil de cuivre toronné, minimum 4 mm²

Montage et protection

• Méthode de montage : Rail DIN (rail chapeau)
• Type de protection : Alarme non classée
• Relais d'alarme à 30 V DC : 1 A
• Relais d'alarme à 48 V CC : 0,5 A
• Isolation maximale, connexion d'alimentation CC : 1,2 mm
• Entrée d'alimentation à 12 - 48 V CC, classe 2/SELV : 0,5 A

Longueur de la bande de fil

• Connexion d'alarme : 6,3 ± 0,5 mm
• Connexion d'alimentation CC : 6,3 ± 0,5 mm

Catégories de câblage

• Ports de console et d'alarme : Catégorie 3
• Ports d'alimentation CC : Catégorie 2
• Ports Ethernet : Catégorie 2
