ISAC01 | ABB | Station de contrôle analogique

Description

IISAC01 est une station de contrôle analogique conçue pour le contrôle et la surveillance de processus en boucle unique. Elle communique avec les contrôleurs Harmony via les modules CIO-100, IMCIS12 ou IMQRS12.

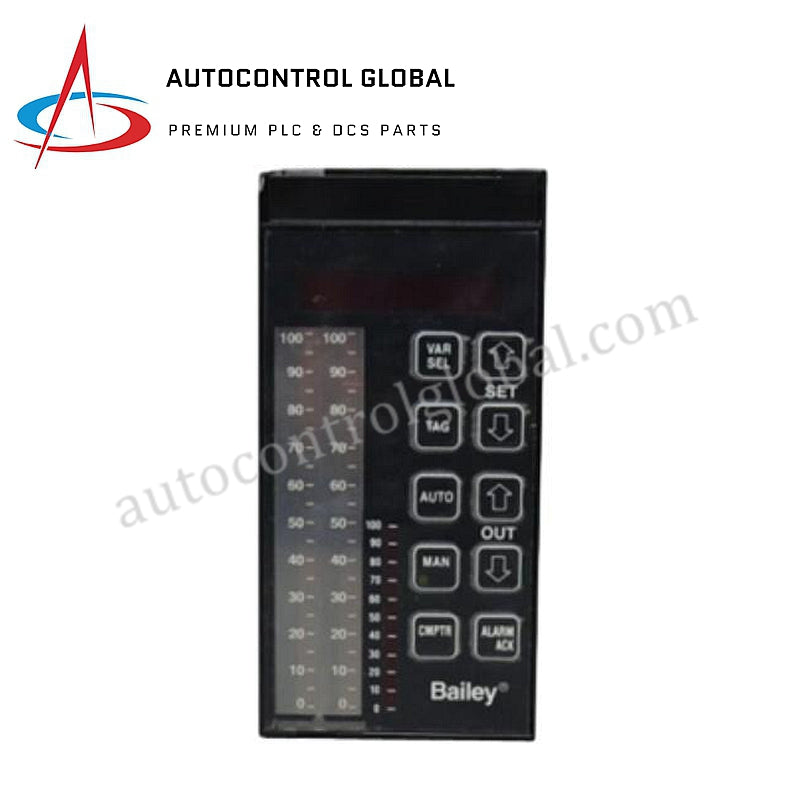

Affichage et interface

• Affichages de Graphiques à Barres : 3 graphiques à barres de plasma gazeux (200 segments pour la variable de processus et le point de consigne à 0,5 % de résolution, 100 segments pour la sortie à 1,0 % de résolution)
• Affichage alphanumérique : affichage de 8 caractères, 14 segments

Communication

• Lien Série : 5 ou 40 kbaud RS-485
• Compatibilité : 40 kbaud avec IMMFP11 et IMMFP12 (révision du firmware E_0 ou supérieure)

Alimentation et montage

• Tension d'alimentation : 21,6 VDC (min), 27,0 VDC (max)
• Consommation électrique : 540 mA à 24 V CC
• Montage : Panneau affleurant

Sortie analogique

• Courant : 3 à 21 mA
• Conformité de Charge : 600 Ω max
• Inductance : 600 mH max
• Précision : ±2,0 % de l'étendue à 25 °C (77 °F)
• Résolution D/A : 8 bits

Dimensions

• Taille : 72 x 144 x 381 mm (2,82 x 5,67 x 15,0 po)
