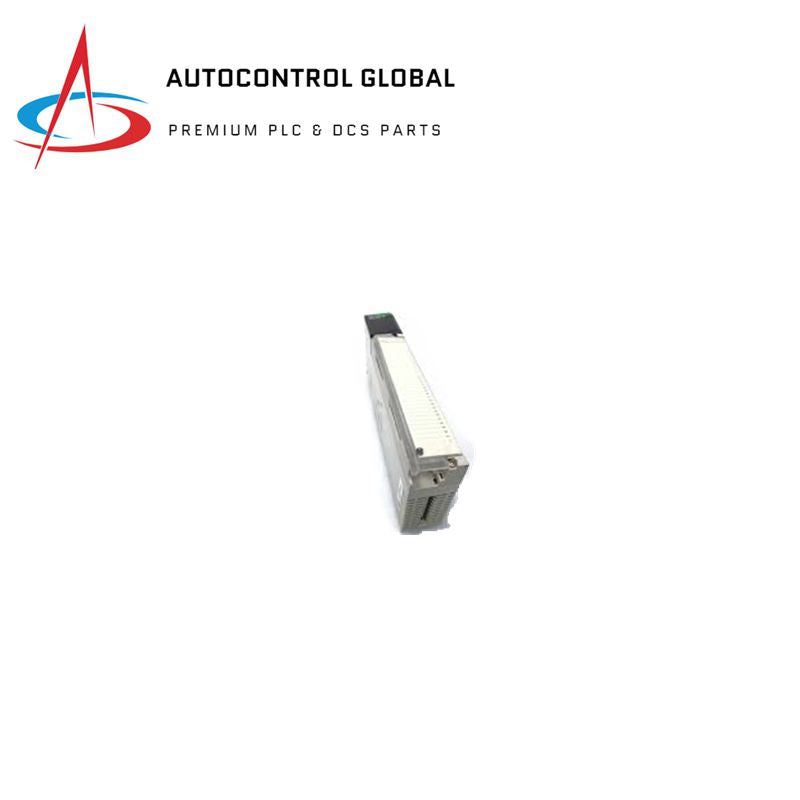

Module d'entrée analogique Schneider 140ACI03000

Caractéristiques

Type de produit : Module d'entrée analogique
Type de filtre : Passe-bas unipolaire - 3 dB à 15 Hz +/- 20 %
Numéro d'entrée analogique : 8
Type d'entrée : Différentiel
Réponse à l'exigence : 9 mots d'entrée
Résolution d'entrée analogique : 12 bits
Plage de mesure linéaire :
- 1...5 V
- 4…20 mA
Entrée maximale absolue :
- 50 V CC
- 25 mA
Impédance d'entrée:
- Courant de 250 ohms +/- 0,01 %
  Tension de 20 Mohms
Erreur de précision absolue :
- +/- 0,05 % de la pleine échelle
- +/- 0,1 % de la pleine échelle (maximum)
Erreur de linéarité : +/- 0,04 %
Dérive de précision en fonction de la température :
- +/- 0,0025 % de la pleine échelle/°C
- <= 0,005 % de la pleine échelle/°C
Réjection du mode commun : > -72 dB à 60 Hz
Isolation entre les canaux et le bus :
- 1000 V CC
- 3000 V CC pendant 60 s
Isolement entre les canaux : 30 V CC
Durée de mise à jour : 5 ms
Types de défauts :
- Fil cassé (4…20 mA)
- Plage de sous-tension (1…5 V)
Marquage : CE
Signalisation locale :
- Communication bus présente (Active) : 1 LED verte
- Défaut externe : 1 LED rouge
- Canal allumé : 8 LED vertes
- Défaut de canal : 8 LED rouges
Exigence de courant du bus : 240 mA
Dissipation de puissance : 2 W
Format du module : Standard
Poids net : 0,7 lb (0,3 kg)

Normes:
- UL508
- CSA C22.2 n° 142
Certifications du produit :
- FM Classe 1 Division 2
- cUL
Résistance aux décharges électrostatiques :
- Contact 4 kV (CEI 801-2)
- 8 kV dans l'air (CEI 801-2)
Résistance aux champs électromagnétiques :
- 9,1 V/m (10 V/m) à 80…1 000 MHz (CEI 801-3)
Température ambiante:
- Fonctionnement : 32…140 °F (0…60 °C)
- Stockage : -40…185 °F (-40…85 °C)
Humidité relative : 95 % sans condensation
Altitude de fonctionnement : <= 16 404,2 pieds (5 000 m)
