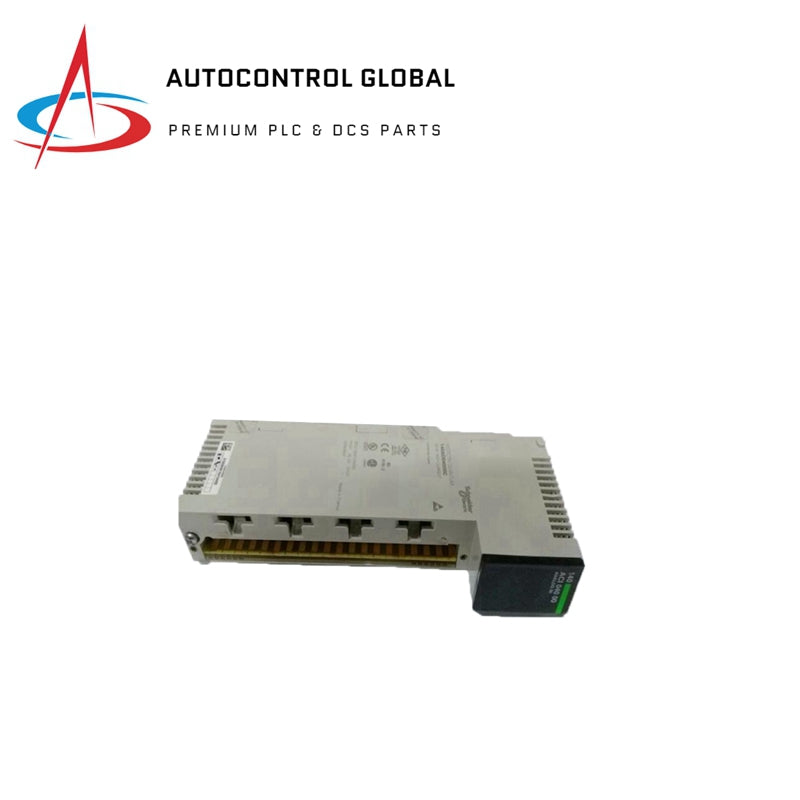

Module de sortie analogique Schneider 140ACO13000

Caractéristiques

Principal

• Gamme de produits : Plateforme d'automatisation Modicon Quantum
• Type de produit ou de composant : Module de sortie analogique

Complémentaire

• Numéro de sortie analogique : 8
• Réponse à l'exigence : 8 mots de sortie
• Tension de boucle : 6…30 V CC
• Chute de tension maximale : <30 V 25 mA
• Plage de sortie analogique :
  • 0...20 mA 0...20000 points
  • 0...25 mA 0...25000 points
  • 4...20 mA 0...16000 points
  • 4...20 mA 0...4095 points
• Erreur de précision absolue : +/- 0,2 % de la pleine échelle à 77 °F (25 °C)
• Linéarité :
  • +/- 12 µA (4...20 mA 0...4095 points)
  • +/- 4 µA (0...20 mA 0...20 000 points)
  • +/- 4 µA (0...25 mA 0...25 000 points)
  • +/- 4 µA (4...20 mA 0...16 000 points)
• Dérive de précision en fonction de la température :
  • Typique : 0,004 % de la pleine échelle/°C
  • Maximum : 0,007 % de la pleine échelle/°C
• Isolement entre les canaux et le bus : 1 780 V pendant 1 minute AC
• Temps de mise à jour : 5 ms
• Temps de prise:
  • 3,2 ms à +/-0,1% de la valeur finale
  • 1,6 ms à 5% de la valeur finale
• Type de défaut : Circuit ouvert 4...20 mA
• Exigence de courant de bus : 550 mA
• Dissipation de puissance maximale : 5 W
• Alimentation externe requise : 6...30 V
• Marquage : CE

Signalisation locale

• Pour la communication par bus présente (Active) : 1 LED (verte)
• Pour défaut externe : 1 LED (rouge)
• Pour que le canal soit allumé : 8 LED (vertes)
• Pour défaut de voie : 8 LED (rouge)

Format des modules

• défaut
• Poids net : 0,66 livre (0,3 kg)

Environnement

• Certifications du produit : cUL, FM Classe 1 Division 2
• Normes : UL 508, CSA C22.2 No 142
• Résistance aux champs électromagnétiques : 9,14 V/m (10 V/m) 80…2 000 MHz CEI 801-3
• Température de l'air ambiant pour le fonctionnement : 32…140 °F (0…60 °C)
• Température de l'air ambiant pour le stockage : -40…185 °F (-40…85 °F)
• Humidité relative : 95 % sans condensation
• Altitude de fonctionnement : <= 16 404,2 pieds (5 000 m)

Unités d'emballage

• Type d'unité du colis 1 : PCE
• Nombre d'unités dans le package 1 : 1
• Dimensions du colis 1 :
  • Hauteur : 1,89 po (4,800 cm)
  • Largeur : 6,57 po (16,700 cm)
  • Longueur : 12,40 pouces (31,500 cm)
• Poids du colis 1 : 15,45 oz (438 000 g)

Garantie contractuelle

• Garantie: 12 mois
