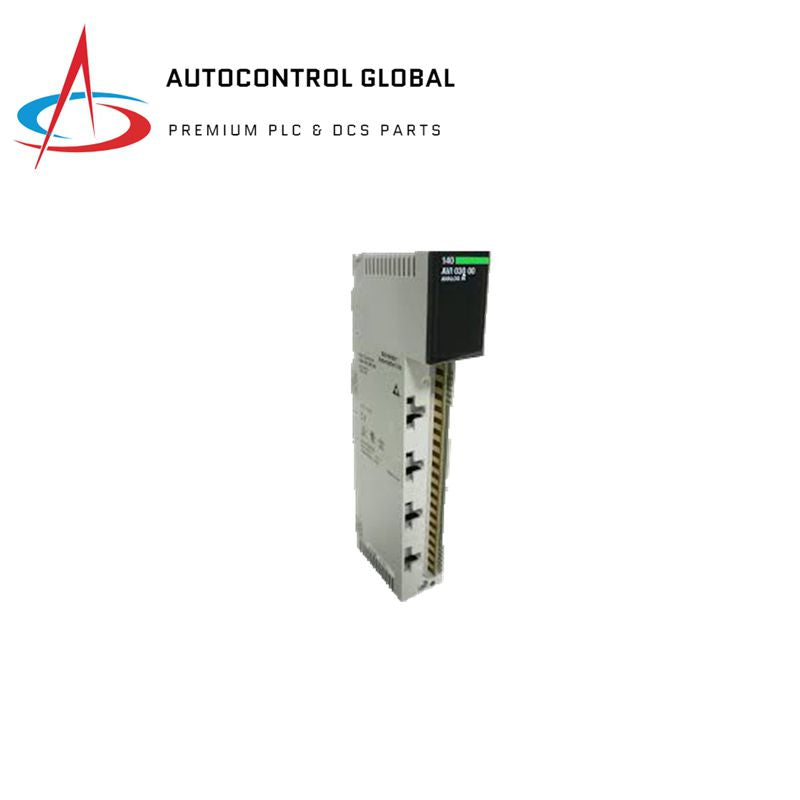

Module d'entrée analogique Schneider 140AVI03000

Caractéristiques

• Type de produit : Module d'entrée analogique
• Type de filtre : Passe-bas unipolaire - 3 dB à 847 Hz +/- 20 %
• Numéro d'entrée analogique : 8
• Type d'entrée : Différentiel
• Réponse à l'exigence : 9 mots d'entrée
• Types d'entrée analogique :
  • Courant bipolaire 20 mA
  • Tension bipolaire +/- 10 V
  • Tension bipolaire +/- 5 V
  • Courant unipolaire 0…20 mA
  • Tension unipolaire 0…10 V
  • Tension unipolaire 0…5 V
• Résolution d'entrée analogique :
  • 16 bits +/- 10 V
  • 16 bits +/- 5 V
  • 16 bits 0…10 V
  • 16 bits 0…20 mA
  • 16 bits 0…5 V
  • 16 bits 20 mA
• Plage de mesure linéaire :
  • (Plage d'entrée) x 1,024 mA
  • (Plage d'entrée) x 1,024 V
• Entrée maximale absolue :
  • 50 V CC
  • 25 mA
• Impédance d'entrée:

  • Tension de 20 ohms

  • 250 Mohms +/- 0,03%
• Erreur de précision absolue :
  • +/- 0,03%
  • +/- 0,05 % de la pleine échelle (maximum)
• Erreur de linéarité : +/- 0,008 %
• Dérive de précision en fonction de la température :
  • +/- 0,0015 % de la pleine échelle/°C
  • <= 0,004 % de la pleine échelle/°C
• Rejet du mode commun : > -80 dB à 60 Hz
• Isolation entre les canaux et le bus :
  • 500 Vrms CA pendant 60 s
  • 750 V CC
• Isolation entre les canaux :
  • 135 Vrms CA
  • 200 V CC
• Durée de mise à jour : 10 ms
• Types de défauts :
  • Fil cassé (4…20 mA)
  • Échelle de dépassement (1…5 V)
• Marquage : CE
• Signalisation locale :
  • Communication bus présente (Active) : 1 LED verte
  • Défaut externe : 1 LED rouge
  • Canal allumé : 8 LED vertes
  • Défaut de canal : 8 LED rouges
• Exigence de courant du bus : 280 mA
• Dissipation de puissance : 2,2 W
• Format du module : Standard
• Poids net : 0,7 lb (0,3 kg)

Environnement

• Normes:
  • UL508
  • CSA C22.2 n° 142
• Certifications du produit :
  • FM Classe 1 Division 2
  • cUL
• Résistance aux décharges électrostatiques :
  • Contact 4 kV (CEI 801-2)
  • 8 kV dans l'air (CEI 801-2)
• Résistance aux champs électromagnétiques :
  • 9,1 V/m (10 V/m) à 80…1 000 MHz (CEI 801-3)
• Température ambiante:
  • Fonctionnement : 32…140 °F (0…60 °C)
  • Stockage : -40…185 °F (-40…85 °C)
• Humidité relative : 95 % sans condensation
• Altitude de fonctionnement : <= 16 404,2 pieds (5 000 m)

Détails de commande et d'expédition

• Catégorie : US1PC2118155
• Barème de remise : PC21
• GTIN : 3595861126619
• Retournabilité : Oui
• Pays d'origine : FR
