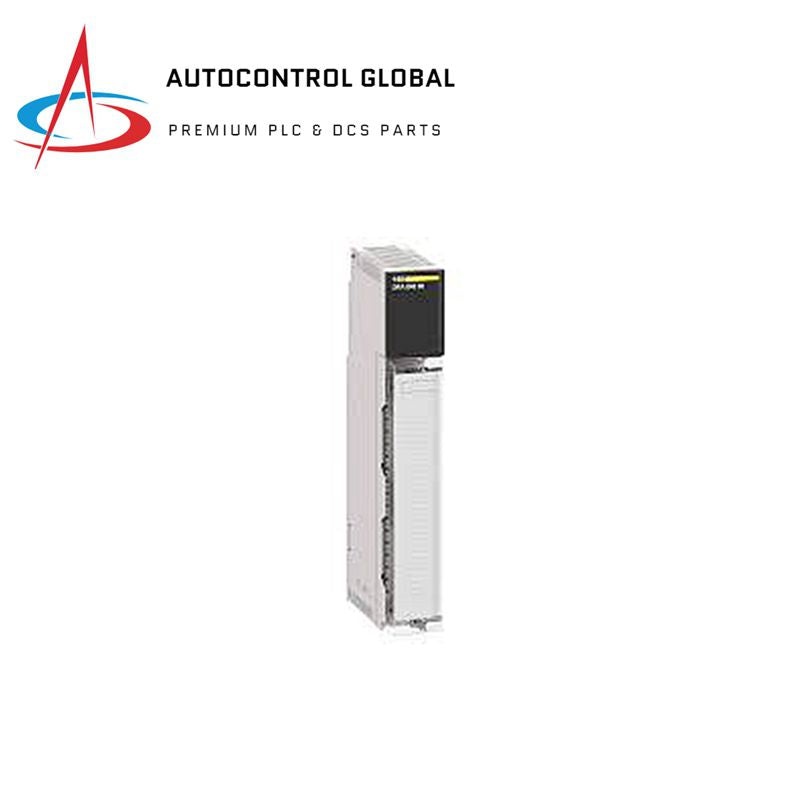

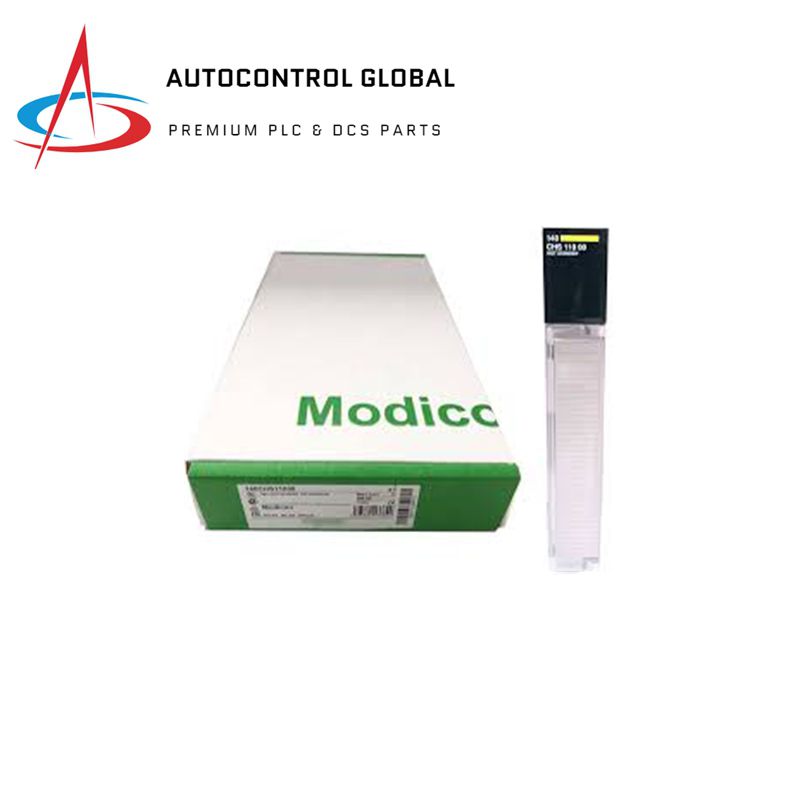

Module de secours à chaud Schneider 140CHS11000

Description

Le SCHNEIDER 140CHS11000 est un module de secours chaud de la plateforme d'automatisation Modicon Quantum. Il est conçu pour garantir une haute disponibilité et fiabilité dans les systèmes d'automatisation industrielle en fournissant une sauvegarde en cas de panne du module principal.

Spécifications techniques

Principal

• Gamme de produits : Plateforme d'automatisation Modicon Quantum
• Type de produit ou de composant : Module de secours d'UC
• Désignation du logiciel : Concept >= V2.0, ProWORX 32 NxT V2.0

Complémentaire

• Compatibilité du produit :
  • Tous les anciens processeurs 140 avec langage LL984
  • Tous les 140CPU43412A/534 avec langage CEI
• Type d'entrée/sortie :
  • Série 800
  • Sy/Max (E/S distantes uniquement)
  • Quantum
• Taux de transmission : 10 Mbit/s
• Support de transmission : Fibre optique 9,8 pieds (3 m)
• Temps de commutation : 13…48 ms
• Connexion électrique:
  • 1 connecteur RJ45 pour récepteur fibre optique
  • 1 connecteur RJ45 pour émetteur fibre optique
• Signalisation locale :
  • Pour module en veille : 1 LED (orange)
  • Pour la communication avec le module E/S : 1 LED (verte)
  • Pour le processus de contrôle : 1 LED (verte)
  • Pour module prêt : 1 LED (verte)
  • Pour erreur de communication : 1 LED (rouge)
• Exigence de courant du bus : 700 mA
• Format du module : Standard
• Poids net : 2,34 lb (US) (1,06 kg)

Environnement

• Immunité RFI : 27…1 000 MHz 9,1 V/m (10 V/m) CEI 60801-3
• Résistance aux décharges électrostatiques :
  • Contact 4 kV
  • 8 kV aérien
• Température de l'air ambiant pour le fonctionnement : 32…140 °F (0…60 °C)
• Température de l'air ambiant pour le stockage : -40…185 °F (-40…85 °C)
• Humidité relative : 95 % sans condensation
• Altitude de fonctionnement : <= 16 404,2 pieds (5 000 m)

Détails de commande et d'expédition

• Catégorie : US1PC2118150
• Barème de remise : PC21
• GTIN : 3595861133822
• Retournabilité : Non
• Pays d'origine : FR

Unités d'emballage

• Type d'unité du package 1 : PCE
  • Nombre d'unités dans le package 1 : 1
  • Hauteur du colis 1 : 2,0 po (5 cm)
  • Largeur du colis 1 : 6,5 po (16,5 cm)
  • Longueur du colis 1 : 12,2 po (31 cm)
  • Poids du colis 1 : 17,6 oz (500 g)
• Type d'unité du package 2 : S03
  • Nombre d'unités dans le package 2 : 7
  • Hauteur du colis 2 : 11,8 po (30 cm)
  • Largeur du colis 2 : 11,8 po (30 cm)
  • Longueur du colis 2 : 15,7 po (40 cm)
  • Poids du colis 2 : 8,852 lb (US) (4,015 kg)
