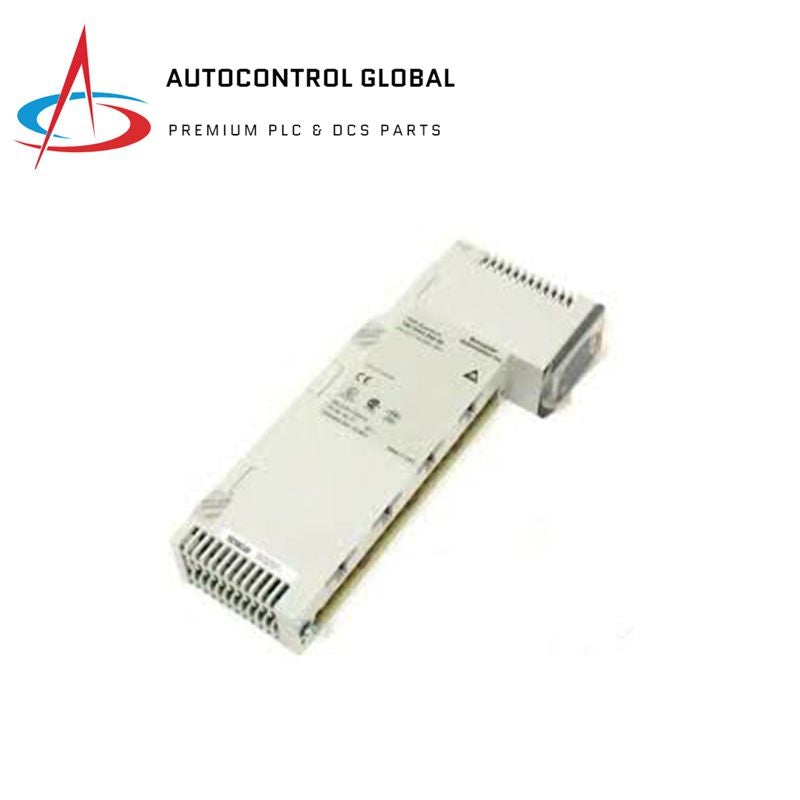

Module d'entrée discrète Schneider 140DAO84000

Description

Le Schneider 140DAO84000 est un module de sorties discrètes conçu pour la plateforme d'automatisation Modicon Quantum. Il dispose de 16 sorties discrètes et convient à diverses applications industrielles.

Caractéristiques

• Type de produit : Module de sorties discrètes
• Nombre de sorties: 16
• Tension de sortie : 20…253 V CA
• Courant de charge maximal :
  • 3 A (200…230 V CA)
  • 4 A (24…115 V CA)
  • 16 A par module
• Courant de surtension :
  • 10 A par point (3 cycles)
  • 20 A par point (2 cycles)
  • 30 A par point (1 cycle)
• Chute de tension : 1,5 V
• Temps de réponse :
  • ≤ 0,5 ms (état 0 à état 1)
  • ≤ 0,5 ms (état 1 à état 0)
• Dissipation de puissance : 1,85 W + (1,1 x courant de charge total du module)
• Marquage : CE
• Signalisation locale :
  • 1 LED (verte) pour la communication par bus (Active)
  • 1 LED (rouge) pour défaut externe détecté (F)
  • 16 LED (vertes) pour l'état des entrées
• Courant de bus requis : 350 mA
• Format du module : Standard
• Poids net : 0,485 kg

Spécifications techniques

• Certifications de produits : cUL, FM Classe 1 Division 2
• Normes : UL 508, CSA C22.2 n° 142
• Résistance aux décharges électrostatiques :
  • Contact 4 kV (CEI 801-2)
  • 8 kV aérien (CEI 801-2)
• Résistance aux champs électromagnétiques : 10 V/m (80…1 000 MHz, CEI 801-3)
• Température de fonctionnement : 0…60°C
• Température de stockage : -40…85°C
• Humidité relative : 95 % sans condensation
• Altitude de fonctionnement : ≤ 5000 m
• Unités d'emballage :
  • Colis 1 : 1 unité, 621 g, 16,3 cm de hauteur, 4,5 cm de largeur, 31,2 cm de longueur
• Durabilité : produit Green Premium, conforme à la directive RoHS de l'UE, sans mercure, conforme à la réglementation RoHS chinoise, conforme aux normes DEEE
