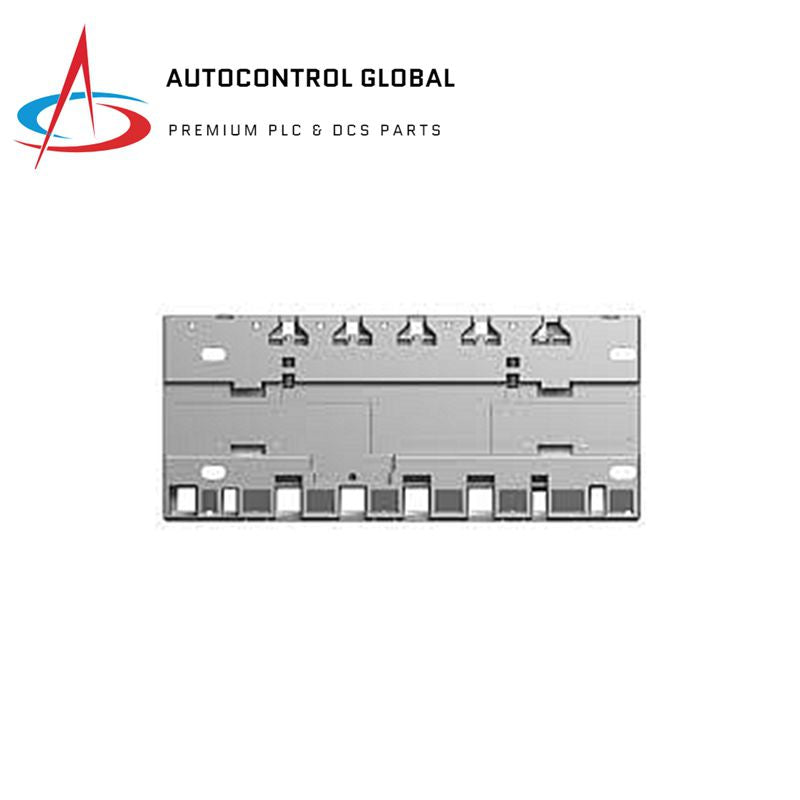

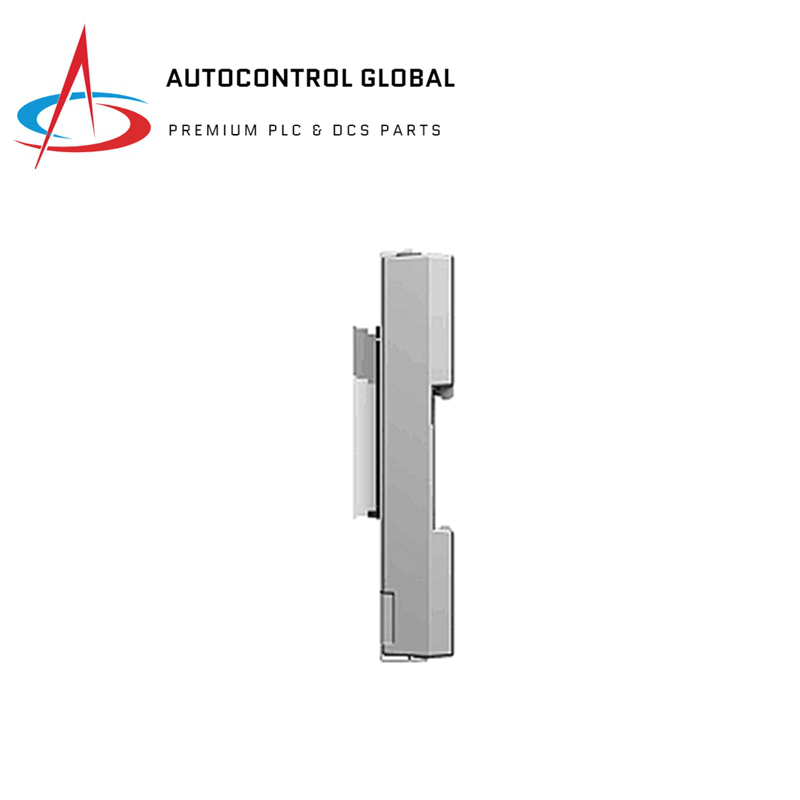

Carte mère Ethernet Schneider BMEXBP0400

Description

Le Schneider BMEXBP0400 fait partie de la série Modicon X80, une plate-forme modulaire commune pour les contrôleurs d'automatisation programmables (PAC) Modicon M580 et Modicon M340. Ce double fond de panier X-bus et Ethernet se compose de 4 emplacements X-bus et Ethernet et peut être utilisé avec n'importe quel module. Il prend en charge une variété d'options de modules et peut être étendu via son emplacement XBE. Ce produit répond aux besoins des clients en matière d'infrastructures intelligentes, d'eau et d'eaux usées, de produits de consommation, de métaux minéraux, de centres de données et de production d'électricité.

Caractéristiques

• Compatible avec les alimentations Modicon X80, les processeurs M340 ou M580 et les modules Modicon X80
• 4 emplacements avec connecteurs Ethernet et X-bus
• Conception de haute qualité et robuste
• Convient aux applications de processus de moyenne à grande taille
• Indice de protection IP20
• Conforme aux normes EN 61131-2, EN 61000-6-4, EN 61000-6-2 et EN 61010-2-201

Spécifications techniques

• Modèle: BMEXBP0400
• Gamme de produits : Modicon X80
• Type de produit ou de composant : Rack
• Nombre d'emplacements: 4
• Bus : X + Ethernet
• Compatibilité produit :
  • Module d'E/S
  • Processeur BMX
  • Module d'application spécial
  • Alimentation BMXCPS
  • Processeur BME
• Consommation électrique :
  • 162 mW et 3,3 V CC
  • 2,8 W à 24 V CC
• Raccordement électrique : 1 module d'extension connecteur (XBE)
• Mode de fixation :
  • Via 4 vis (Diamètre : 4,32…6,35 mm) pour montage sur panneau
  • Via 4 vis M6 pour montage sur panneau
  • Via clips pour montage sur rail DIN symétrique 35 mm
• Consommation de courant :
  • 49 mA à 3,3 V CC
  • 118 mA à 24 V CC
• Fiabilité MTBF : 1588025 heures
• Poids net : 0,705 kg
• Température de l'air ambiant de fonctionnement : 0…60 °C
• Humidité relative : 5…95 % sans condensation
• Niveau de protection IP : IP20

Unités d'emballage

• Type d'unité du package 1 : PCE
• Nombre d'unités dans le package 1: 1
• Colis 1 Hauteur : 6.600 cm
• Colis 1 Largeur : 15.000 cm
• Colis 1 Longueur : 32.500 cm
• Poids du colis 1 : 702.000 g
• Unité Type de colis 2: S04
• Nombre d'unités dans le package 2: 13
• Colis 2 Hauteur : 30.000 cm
• Colis 2 Largeur : 40.000 cm
• Colis 2 Longueur : 60.000 cm
• Poids du colis 2 : 10,086 kg
