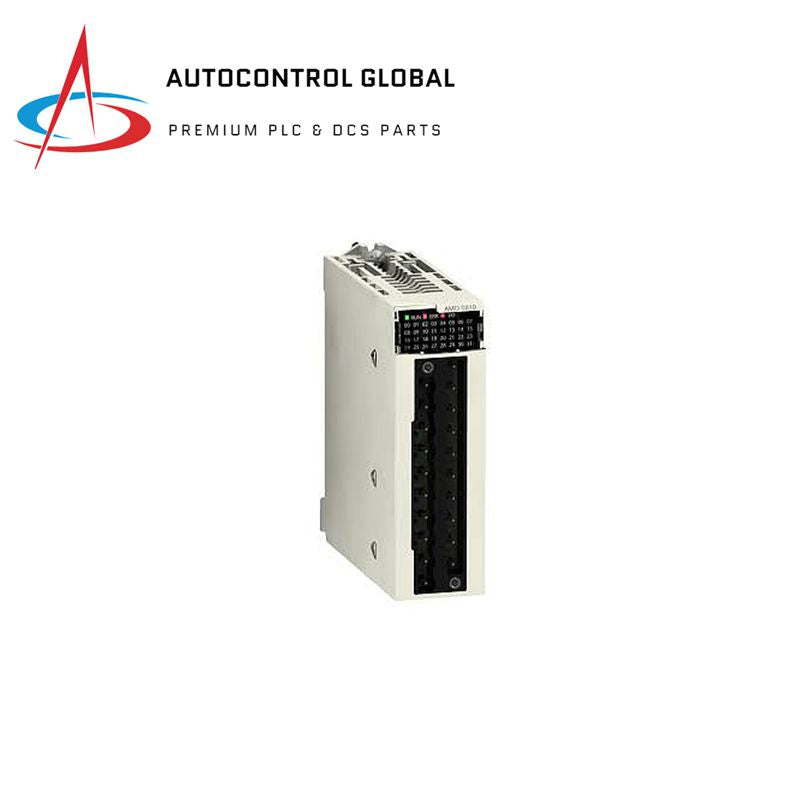

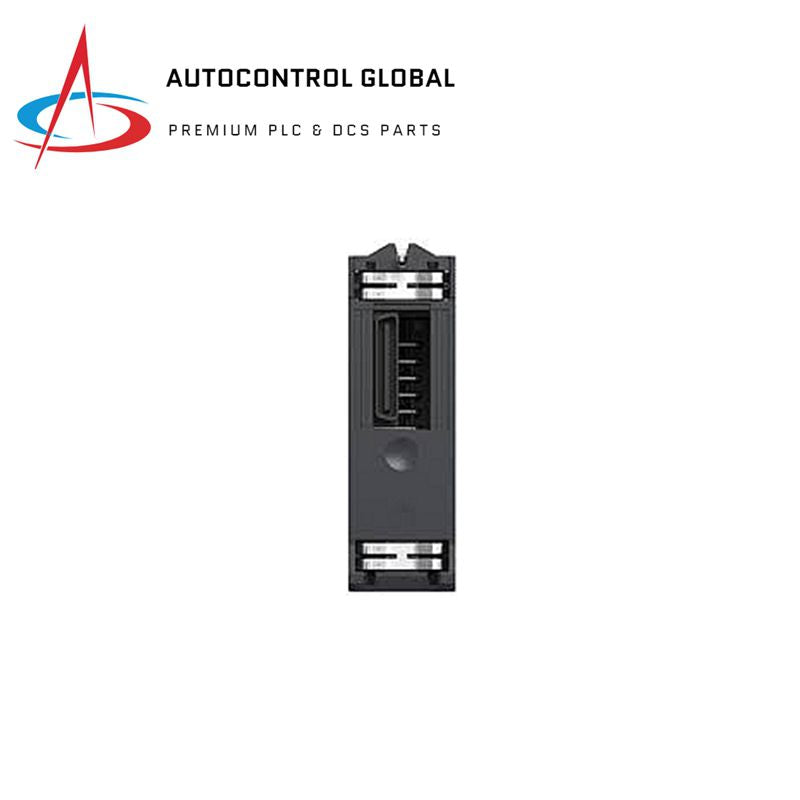

Module d'entrée analogique Schneider BMXAMI0800

Description

Ce module d'entrées analogiques non isolées fait partie de la série Modicon X80, qui fournit des modules d'entrée/sortie et de communication universels, des alimentations et des racks pour Modicon M340 et Modicon M580. Ce produit se compose de 8 canaux d'entrée. Ce produit répond aux exigences de traitement « TC » (adapté à tous les climats) et peut fonctionner dans la plage de températures de 0°C à +60°C/32°F à 140°F. Les modules Modicon X80 peuvent fournir un environnement unique pour le déploiement de modules d'E/S dans une architecture d'automatisation en réduisant les coûts d'inventaire, de maintenance et de formation des pièces de rechange. Il n'y a pas d'isolation entre les canaux. Il est équipé d'un connecteur 28 voies pour les connexions électriques. Ce produit a un niveau de protection IP20 et peut fournir un MTBF de 1 723 151 heures. Le poids de ce module analogique est de 0,165 kg et la taille est de 32x100x86mm. Ce module répond aux besoins des applications dans les domaines des transports, de l'eau et des eaux usées, des produits de consommation, des mines, des métaux minéraux, de la production d'électricité, de l'énergie et des produits chimiques, ainsi que des centres de données. Ce produit est certifié CE, UL, CSA, RCM, EAC, UKCA, Merchant Navy et est conforme aux normes EN 61000-6-5 et EN 61850-3. Le produit doit être monté sur le rack et fixé avec 2 vis. Modicon X80 est une plate-forme commune de modules compatibles qui réduit les coûts de maintenance et de formation et dispose du même inventaire de pièces de rechange tout en offrant une formation unique pour différents contrôleurs d'automatisation programmables (PAC).

spécification

• Gamme de produits : Modicon X80
• Catégorie de produit ou de composant : Module d'entrée analogique

Connexion électrique

• Connecteur 28 voies 1

Isolation entre les canaux

• Pas isolé

Niveau d'entrée

• Haut niveau

Numéro d'entrée analogique

• 8

Type d'entrée analogique

• Courant +/- 20 mA
• Courant 0…20 mA
• Courant 4…20 mA
• Tension +/- 10 V
• Tension +/- 5 V
• Tension 0…10 V
• Tension 0…5 V
• Tension 1…5 V

Informations complémentaires

• Conversion analogique/numérique : 16 bits
• Résolution d'entrée analogique : 15 bits + bit de signe
• Surcharge admissible sur l'entrée :
  • +/- 30 mA 0…20 mA
  • +/- 30 mA 4…20 mA
  • +/- 30 V +/- 10 V
  • +/- 30 V +/- 5 V
  • +/- 30 V 0…10 V
  • +/- 30 V 0…5 V
  • +/- 30 V 1…5 V
  • +/- 30 mA +/- 20 mA
• Impédance d'entrée:
  • 10 MOhm en mode tension
  • 250 Ohm en mode courant
• Précision de la résistance de conversion interne : 0,1 % - 15 ppm/°C
• Type de filtre : Filtrage numérique de premier ordre
• Cycle de lecture rapide : 1 ms + 1 ms x nombre de canaux utilisés
• Cycle de lecture nominal : 9 ms pour 8 canaux
• Erreur de mesure :
  • <= 0,1 % de la pleine échelle +/- 10 V 0…60 °C
  • <= 0,1 % de la pleine échelle +/- 5 V 0…60 °C
  • <= 0,1 % de la pleine échelle 0…10 V 0…60 °C
  • <= 0,1 % de la pleine échelle 0…5 V 0…60 °C
  • <= 0,1 % de la pleine échelle 1…5 V 0…60 °C
  • <= 0,3 % de la pleine échelle +/- 20 mA 0…60 °C
  • <= 0,3 % de la pleine échelle 0…20 mA 0…60 °C
  • <= 0,3 % de la pleine échelle 4…20 mA 0…60 °C
  • 0,15 % de la pleine échelle +/- 20 mA 25 °C
  • 0,15 % de la pleine échelle 0…20 mA 25 °C
  • 0,15 % de la pleine échelle 4…20 mA 25 °C
  • 0,075 % de la pleine échelle +/- 10 V 25 °C
  • 0,075 % de la pleine échelle 0…10 V 25 °C
  • 0,075 % de la pleine échelle 0…5 V 25 °C
  • 0,075 % de la pleine échelle 1…5 V 25 °C
  • 0,075 % pleine échelle +/- 5 V 25 °C
• Dérive de température :
  • 30 ppm/°C +/- 10 V
  • 30 ppm/°C +/- 5 V
  • 30 ppm/°C 0…10 V
  • 30 ppm/°C 0…5 V
  • 30 ppm/°C 1…5 V
  • 50 ppm/°C +/- 20 mA
  • 50 ppm/°C 0…20 mA
  • 50 ppm/°C 4…20 mA
• Recalibrer : Calibrage d'usine
• Atténuation minimale de diaphonie : 80 dB
• Rejet en mode commun : 100 dB
• Format numérique : - 32 768 à + 32 767 dans l'échelle utilisateur maximale, +/- 10 000 par défaut
• Tension d'isolement :
  • 1400 V entre les canaux CC et la terre
  • 1400 V entre les canaux DC et le bus
  • 50 V entre les canaux CC
• Résolution de mesure :
  • 0,36 mV +/- 10 V
  • 0,36 mV 0…10 V
  • 0,36 mV 0…5 V
  • 0,36 mV 1…5 V
  • 0,36 mV +/- 5 V
  • 1,4 µA +/- 20 mA
  • 1,4 µA 0...20 mA
  • 1,4 µA 4...20 mA
• Valeur de conversion maximale :
  • +/- 11,4 V +/- 10 V
  • +/- 11,4 V 0…10 V
  • +/- 11,4 V 0…5 V
  • +/- 11,4 V 1…5 V
  • 0…30 mA +/- 20 mA
  • 0…30 mA 0…20 mA
  • 0…30 mA 4…20 mA
  • 0...30 mA +/- 5 V
• Fiabilité MTBF : 1700000H
• Hauteur de travail :
  • 0…2000 m
  • 2000…5000 m avec facteur de déclassement
• LED d'état :
  • 1 LED (verte) Fonctionnement
  • 1 LED par voie (verte) Diagnostic de voie
  • 1 LED (rouge) ERR
  • 1 LED (rouge) E/S
• Poids net: 0.165kg
• Consommation d'énergie:
  • 0,90 W 24 V CC typique
  • 1,10 W 24 V CC maximum
  • 0,32 W 3,3 V CC typique
  • 0,48 W 3,3 V CC maximum
• Consommation de courant:
  • 150 mA à 3,3 V CC
  • 41 mA à 24 V CC

Environnement

• Anti-vibration : 3gn
• Résistance aux chocs : 30gn
• Température ambiante de stockage : -40…85 °C
• Température de l'air ambiant de fonctionnement : 0…60 °C
• Humidité relative : 5…95 % à 55 °C sans condensation
• Niveau de protection IP : IP20

Instruction

• 2014/35/UE - Directive Basse Tension
• 2014/30/UE - Compatibilité électromagnétique
