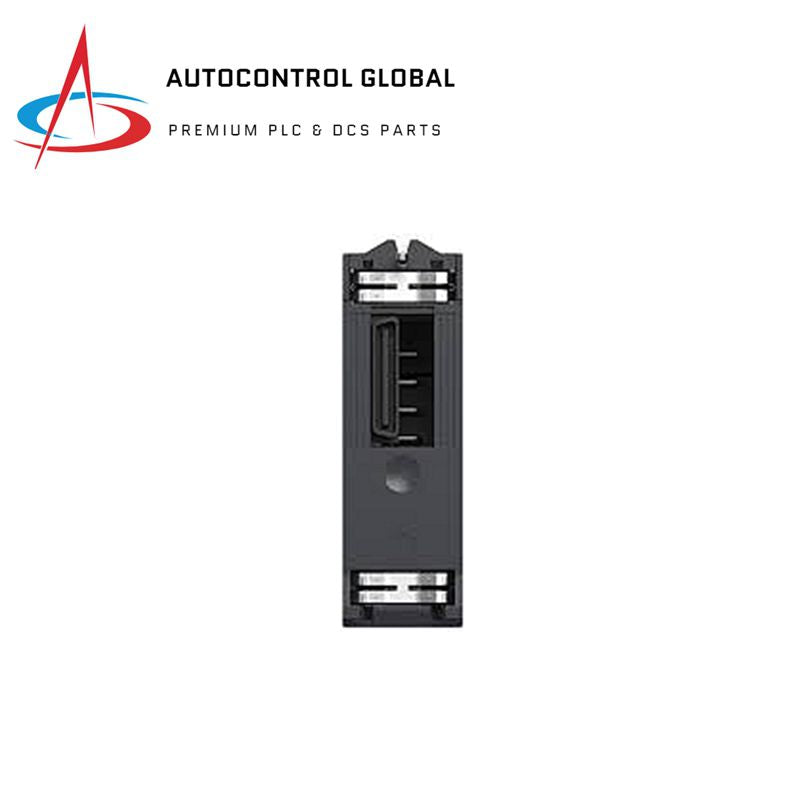

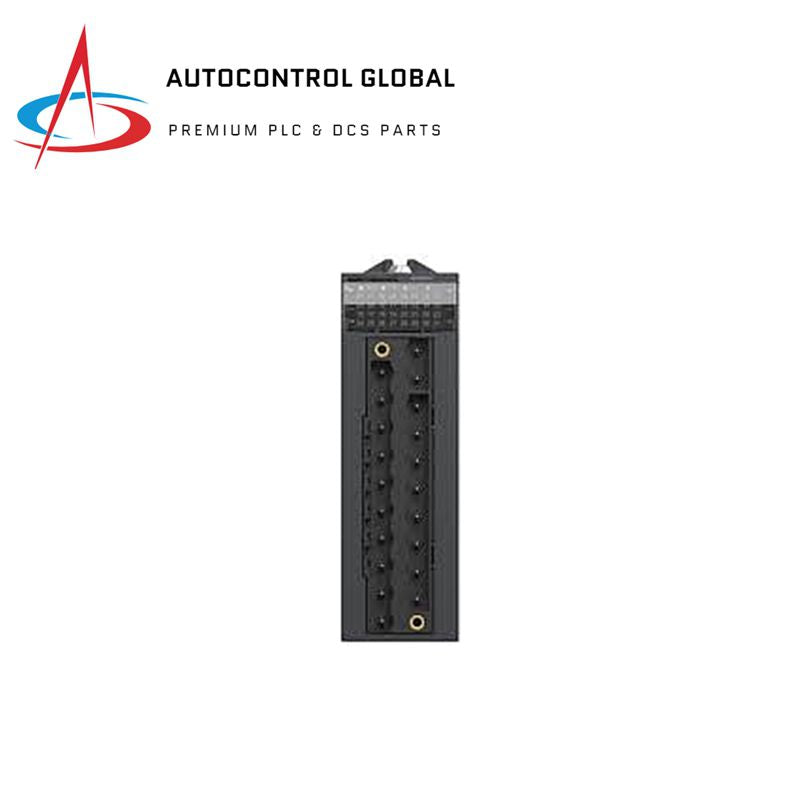

Module de sortie analogique isolée Schneider BMXAMO0410

Description

Le Module de sortie analogique isolée Schneider Modicon X80 fait partie de la série Modicon X80, qui propose des modules d'entrée/sortie et de communication universels, des alimentations, et racks pour Modicon M340 et Modicon M580. Ce produit se compose de 4 canaux de sortie et répond aux exigences de traitement « TC », ce qui le rend adapté à tous les climats. Il fonctionne dans une plage de température de 0°C à +60°C (32°F à 140°F). La série de modules Modicon X80 fournit un environnement unique pour déployer des modules d'E/S dans des architectures d'automatisation, réduisant ainsi les coûts de stock de pièces de rechange, de maintenance et de formation. Il est livré avec un connecteur 20 voies pour les connexions électriques et dispose d'un niveau de protection IP20. Le MTBF est de 1 058 335 heures. Ce module analogique pèse 0,150kg et mesure 32x100x86mm. Il répond aux besoins d'applications telles que les transports, l'eau et les eaux usées, les produits de consommation, l'exploitation minière, les métaux minéraux, la production d'électricité, l'énergie et les produits chimiques, ainsi que les centres de données. Ce produit est certifié CE, UL, CSA, RCM, EAC, UKCA, Merchant Navy et est conforme aux normes EN 61000-6-5 et EN 61850-3. Le module est compatible avec les automates Modicon M340, M580 (E/S locales ou déportées) avec cage 20 voies, borne à vis ou borniers débrochables à ressort. Le produit doit être monté sur le rack et fixé avec 2 vis. Modicon X80 se compose d'une plate-forme commune de modules compatibles, ce qui réduit les coûts de maintenance et de formation et utilise le même inventaire de pièces de rechange, mais nécessite toujours une formation séparée pour les différents automates programmables (PAC).

Caractéristiques

• 4 canaux de sortie : fournit 4 canaux de sortie analogiques.
• Compatibilité universelle : Compatible avec les automates Modicon M340 et M580.
• Haute fiabilité : MTBF de 1 058 335 heures.
• Large plage de températures de fonctionnement : 0°C à +60°C (32°F à 140°F).
• Niveau de protection IP20 : Assure une protection contre les objets solides.
• Compact et léger : pèse 0,150 kg et mesure 32 x 100 x 86 mm.
• Certifié : CE, UL, CSA, RCM, EAC, UKCA, Merchant Navy.
• Conformité aux normes : Conforme aux normes EN 61000-6-5 et EN 61850-3.
• Installation facile : livré avec un connecteur 20 voies et nécessite un montage sur le rack avec 2 vis.

Spécifications techniques

• Gamme de produits : Modicon X80
• Catégorie de produit ou de composant : module de sortie analogique
• Connexion électrique : connecteur 20 voies 1
• Isolement entre canaux : isolement
• Erreur de mesure :
  • <= 0,2 % de la plage de pleine échelle 0…60 °C
  • 0,1 % de la plage de pleine échelle à 25 °C
• Dérive de température :
  • 45 ppm/°C +/- 10 V
  • 45 ppm/°C 0…20 mA
  • 45 ppm/°C 4…20 mA
• Atténuation minimale de diaphonie : 80 dB
• Rejet du mode commun : 100 dB
• Tension d'isolement :
  • 1400 V entre les canaux CC et la terre
  • 1400V entre les canaux DC et le bus
  • 750 V entre les canaux CC
• Modèle de test :
  • Circuit ouvert 0…20 mA
  • Circuit ouvert 4…20 mA
  • Court-circuit +/- 10V
• Impédance de charge :
  • <= 500 ohms 0…20 mA
  • <= 500 ohms 4…20 mA
• Niveau de sortie : niveau élevé
• Numéro de sortie analogique: 4
• Modèle de sortie analogique :
  • Courant 0…20 mA
  • Courant 4…20 mA
  • Tension +/- 10V
• Résolution de sortie analogique : 15 bits + bit de signe
• Alimentation : Alimentation interne via rack
• Temps de conversion : <= 1 ms
• Valeur de conversion maximale :
  • 0…21 mA 0…20 mA
  • 0…21 mA 4…20 mA
  • +/- 10,5 V +/- 10 V
• Mode de repli : configurable, prédéfini
• Fiabilité MTBF : 1 000 000 d’heures
• Hauteur de travail :
  • 0…2000 m
  • 2000…5000 m avec facteur de déclassement
• LED d'état :
  • 1 LED (verte) Fonctionnement
  • 1 LED par voie (verte) Diagnostic de voie
  • 1 LED (rouge) ERR
  • 1 LED (rouge) E/S
• Poids net: 0.15kg
• Consommation d'énergie :
  • 3 W 24 V CC typique
  • 3,6 W 24 V CC maximum
  • 0,45 W 3,3 V CC typique
  • 0,51 W 3,3 V CC maximum
• Consommation de courant :
  • 150 mA à 3,3 V CC
  • 140 mA à 24 V CC
• Environnement :
  • Anti-vibrations : 3gn
  • Résistance aux chocs : 30 gn
  • Température ambiante de stockage : -40…85°C
  • Température de l'air ambiant en fonctionnement : 0…60°C
  • Humidité relative : 5…95% à 55°C sans condensation
• Niveau de protection IP : IP20
• Instructions :
  • 2014/35/UE - Directive Basse Tension
  • 2014/30/UE - Compatibilité électromagnétique
• Certification du produit :CE RCM CSA EAC Merchant Marine UL
• Norme :EN/IEC 61010-2-201 EN/IEC 61131-2 UL 61010-2-201 CSA C22.2 No 61010-2-201
• Unité d'emballage :
  • Type d'unité du colis 1 : PCE
  • Nombre d'unités dans le package 1 : 1
  • Colis 1 Hauteur : 5.500cm
  • Paquet 1 Largeur : 11.000cm
  • Paquet 1 Longueur : 11.500cm
  • Poids du colis 1 : 211 000 g
  • Type d'unité de colis 2 : S02
  • Nombre d'unités dans le paquet 2 : 15
  • Paquet 2 Hauteur : 15.000cm
  • Paquet 2 Largeur : 30.000cm
  • Paquet 2 Longueur : 40.000cm
  • Poids du colis 2 : 3,500 kg
