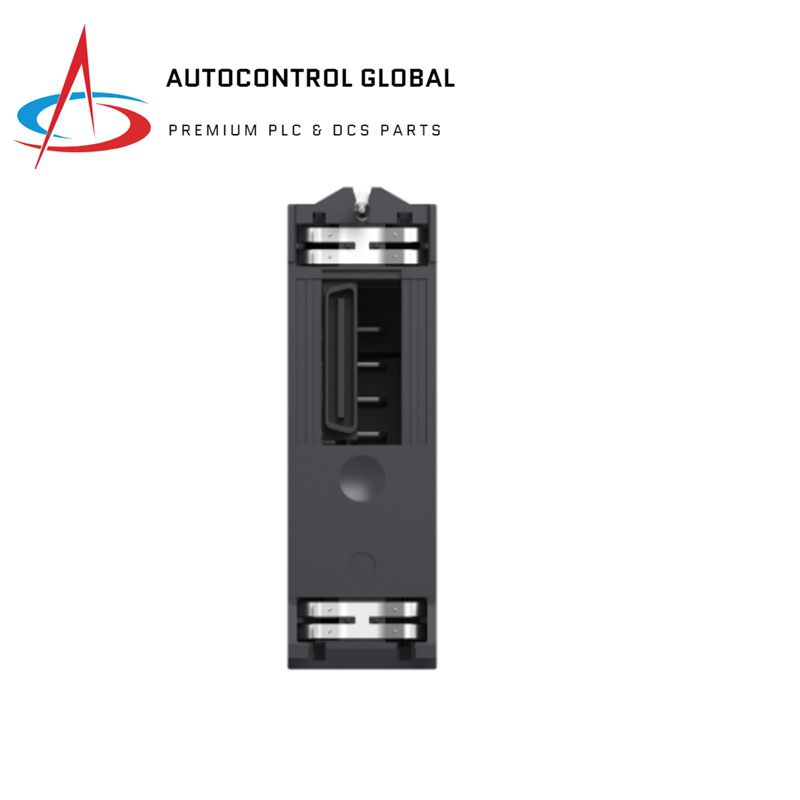

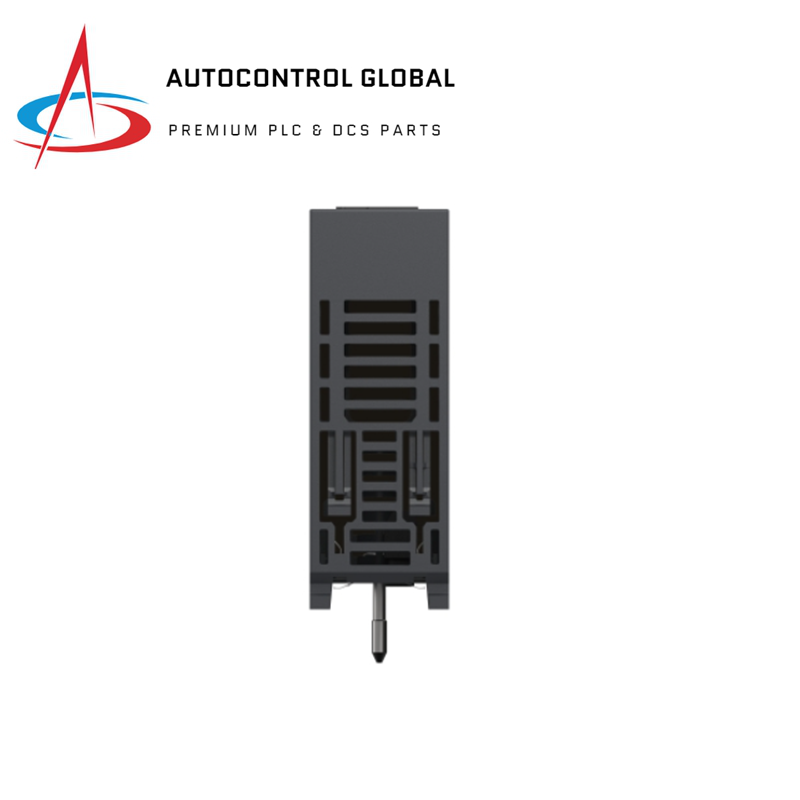

Module d'entrées discrètes Schneider BMXDDI1602H Modicon X80

Informations principales

• Gamme de produits : Modicon X80
• Type de produit ou de composant : Module d'entrées discrètes
• Application spécifique au produit : Pour les environnements sévères
• Numéro d'entrée discrète : 16
• Type d'entrée discrète : isolée
• Type d'entrée : Puits de courant (logique positive)
• Tension d'entrée discrète : 24 V CC positif
• Courant d'entrée discret : 3,5 mA

Information complémentaire

• Compatibilité d'entrée :
  • Avec capteurs de proximité 2 fils/3 fils CEI 60947-5-2
  • Avec capteurs de proximité 2 fils/3 fils CEI 61131-2 type 3
• Alimentation du capteur :
  • 19...30 V à 60 °C (140 °F)
  • 21,1...26,4 V à 70 °C (158 °F)
• État actuel 1 garanti : >= 2 mA
• État actuel 0 garanti : <= 1,5 mA
• Impédance d'entrée : 6 800 Ohm
• Résistance d'isolation : > 10 MOhm à 500 V DC
• Dissipation de puissance en W : 2,5 W
• Temps de réponse typique DC : 4 ms
• Temps de réponse maximum DC : 7 ms
• Mise en parallèle des entrées : Oui
• Consommation de courant typique : 76 mA à 3,3 V CC
• Fiabilité MTBF : 775 000 H
• Type de protection :
  • 1 fusible externe par groupe de voies 0,5 A à fusion rapide
  • Protection contre l'inversion de polarité
• Seuil de détection de tension : <14 V DC pour défaut de capteur,> 18 V DC pour capteur OK
• LED d'état :
  • 1 LED (verte) pour le fonctionnement du module (RUN)
  • 1 LED par canal (Vert) pour le diagnostic du canal
  • 1 LED (rouge) pour erreur de module (ERR)
  • 1 LED (rouge) pour module E/S
• Poids net : 0,25 lb (US) (0,115 kg)

Informations environnementales

• Degré de protection IP : IP20
• Directives :
  • 2014/35/UE - Directive Basse Tension
  • 2014/30/UE - Compatibilité électromagnétique
• Caractéristiques environnementales :
  • Classe de résistance aux gaz Gx
  • Classe de résistance aux gaz 3C4
  • Classe de résistance à la poussière 3S4
  • Classe de résistance au sable 3S4
  • Résistance au sel niveau 2
  • Classe de résistance à la croissance des moisissures 3B2
  • Classe de résistance aux spores fongiques 3B2
• Rigidité diélectrique : 1 500 V CA 50/60 Hz pendant 1 minute, primaire/secondaire
• Résistance aux vibrations : 3 gn
• Résistance aux chocs : 30 gn
• Température de l'air ambiant pour le stockage : -40…185 °F (-40…85 °C)
• Température de l'air ambiant pour le fonctionnement : -13…158 °F (-25…70 °C)
• Humidité relative : 5…95 % à 131 °F (55 °C) sans condensation
• Traitement protecteur : Revêtement conforme
• Altitude de fonctionnement : 0...6 561,68 pieds (0...2 000 m) (2 000...5 000 m avec facteur de déclassement)

Détails de commande et d'expédition

• Catégorie : US1PC3418160
• Barème de remise : PC34
• GTIN : 3595864025605
• Retournabilité : Oui
• Pays d'origine : États-Unis

Unités d'emballage

• Type d'unité du colis 1 : PCE
  • Nombre d'unités dans le package 1 : 1
  • Hauteur du colis 1 : 2,17 po (5 500 cm)
  • Largeur du colis 1 : 4,33 po (11 000 cm)
  • Longueur du colis 1 : 4,53 po (11 500 cm)
  • Poids du colis 1 : 5,82 oz (165 000 g)
• Type d'unité du colis 2 : S02
  • Nombre d'unités dans le package 2 : 15
  • Hauteur du colis 2 : 5,91 po (15 000 cm)
  • Largeur du colis 2 : 11,81 po (30 000 cm)
  • Longueur du colis 2 : 15,75 po (40 000 cm)
  • Poids du colis 2 : 6,53 lb (2,960 kg)

Garantie contractuelle

• Garantie : 12 mois
