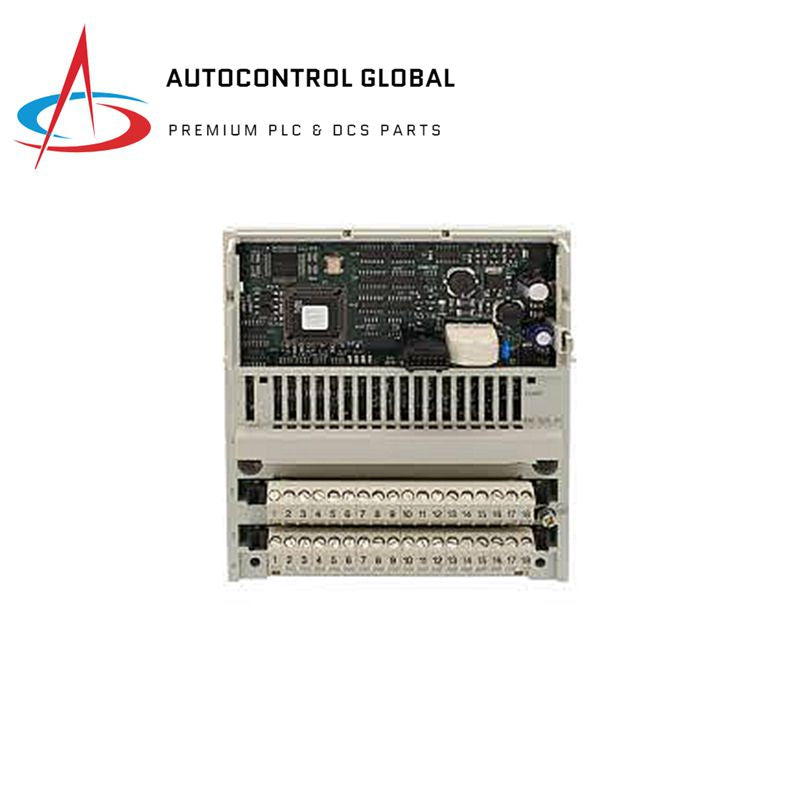

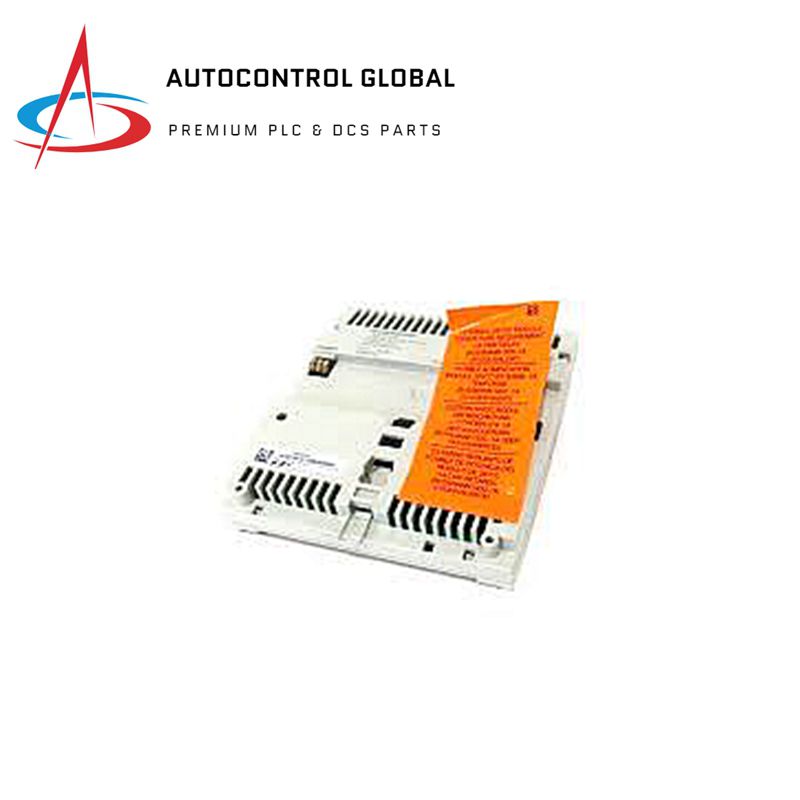

Base d'entrée analogique Schneider Electric 170AAI52040

Description

Le Schneider 140DD084300 est une base d'entrée analogique qui fait partie de la gamme Modicon Momentum, offrant des E/S de contrôleur et monobloc IP20 pour une architecture de contrôle distribuée. . Ce module fournit 4 entrées avec une résolution signée complète de 16 bits et des plages d'entrées analogiques différentielles de ±100 mV à ±25 mV. Il présente une isolation entre les canaux et le bus, ainsi qu'entre les canaux et la terre à 500 V CA. Le module est équipé de 2 borniers débrochables pour le raccordement électrique et de 4 LED pour la signalisation de l'état des voies. Ses dimensions sont de 141,5 mm (largeur) x 47,5 mm (profondeur) x 125 mm (hauteur) et il pèse 0,215 kg. Les principales applications de ce module incluent les infrastructures et l'énergie, la manutention et le contrôle simple des machines. Il est certifié CE, FM Classe 1 Division 2, CSA et UL et convient au montage mural. Le système Momentum est une famille de composants flexibles et modulaires qui peuvent être configurés pour une large gamme d'applications d'E/S et de contrôle distribuées.

Spécifications techniques

• Gamme de produits : Plateforme d'automatisation Modicon Momentum
• Type de produit ou de composant : Base d'entrée analogique
• Numéro d'entrée analogique : 4
• Type d'entrée analogique : Différentielle
• Plage d'entrée analogique : ±100 mV 15 bits + signe > 10 000 kOhm, ±25 mV 15 bits + signe > 10 000 kOhm
• Type de thermocouple : E, S, K, N, B, R, J, T
• Format des données : 16 bits complets signés
• Erreur de précision absolue : ±21 µV à 77°F (25°C) pour ±25 mV, ±27 µV à 77°F (25°C) pour ±100 mV, ±46 µV à 140°F (60°C) pour ±25 mV, ±94 µV à 140°F (60°C) pour ±100 mV
• Type de sonde de température : Ni 100 0,125 mA ±25 mV, Ni 1000 0,125 mA ±100 mV, Pt 100 0,125 mA ±25 mV, Pt 1000 0,125 mA ±100 mV
• Durée de mise à jour : 500 ms
• Isolement entre les canaux : 400 V CC
• Isolement entre les canaux et la terre : 500 V CA pendant 1 minute
• Isolement entre l'alimentation et la terre : 500 V pendant 1 minute
• Tension de mode commun autorisée : 100 V CC entre les canaux à la terre, 115 V CA monophasés ou triphasés entre les canaux, 200 V CC entre les canaux, 250 V CA entre les canaux à la terre , 250 V AC monophasé entre canaux
• Réjection du mode commun : 120 dB CC entre les canaux, 130 dB 50 Hz CA entre les canaux, 135 dB CC entre les canaux à la terre, 140 dB 60 Hz CA entre les canaux, 145 dB 50 Hz AC entre les canaux à la terre, 155 dB 60 Hz AC entre les canaux à la terre
• Réjection du mode série : 35 dB 50 Hz AC, 45 dB 60 Hz AC
• Alimentation externe requise : ±30 V CC
• Dissipation de puissance maximale : 5,5 W
• Protection contre l'inversion de polarité : Interne
• Type de protection : Interne 2 A à action lente
• Valeur nominale du fusible associé : 500 mA, fusion rapide
• Marquage : CE
• Signalisation locale : 4 LED pour l'état du canal
• Connexion électrique : 2 connecteurs pour borniers débrochables
• Consommation de courant : 305 mA à 24 V CC
• Dimensions : Profondeur : 1,9 pouce (47,5 mm), Hauteur : 4,9 pouces (125 mm), Largeur : 5,6 pouces (141,5 mm)
• Poids net : 0,474 lb (0,215 kg)
• Certifications du produit : FM Classe 1 Division 2, CSA, UL
• Traitement protecteur : TC
• Résistance aux décharges électrostatiques : 4 kV par contact CEI 801-2, 8 kV dans l'air CEI 801-2
• Résistance aux champs électromagnétiques : 9,1 V/m (10 V/m) 80…1 000 MHz CEI 801-3
• Température de l'air ambiant pour le fonctionnement : 32…140 °F (0…60 °C)
• Température de l'air ambiant pour le stockage : -40…185 °F (-40…85 °C)
• Humidité relative : 95 % sans condensation
• Altitude de fonctionnement : ≤ 16 404,2 pieds (5 000 m)

Détails de commande et d'expédition

• Catégorie : US1PC3118206
• Barème de remise : PC31
• GTIN : 3389110886498
• Retournabilité : Oui
• Pays d'origine : ID
• Unités d'emballage :
  • Type d'unité du package 1 : PCE
  • Nombre d'unités dans le package 1 : 1
  • Hauteur du colis 1 : 2,2 po (5,5 cm)
  • Largeur du colis 1 : 7,09 po (18,0 cm)
  • Longueur du colis 1 : 10,2 po (26,0 cm)
  • Poids du colis 1 : 13,4 oz (380,0 g)
  • Type d'unité du colis 2 : S03
  • Nombre d'unités dans le package 2 : 10
  • Hauteur du colis 2 : 11,8 po (30 cm)
  • Largeur du colis 2 : 11,8 po (30 cm)
  • Longueur du colis 2 : 15,7 po (40 cm)
  • Poids du colis 2 : 8,4 lb (3,8 kg)
  • Type d'unité de colis 3 : P06
  • Nombre d'unités dans le package 3 : 80
  • Hauteur du colis 3 : 29,5 po (75,0 cm)
  • Largeur du colis 3 : 15,7 po (40,0 cm)
  • Longueur du colis 3 : 31,5 po (80,0 cm)
  • Poids du colis 3 : 122,1 lb (55,4 kg)
