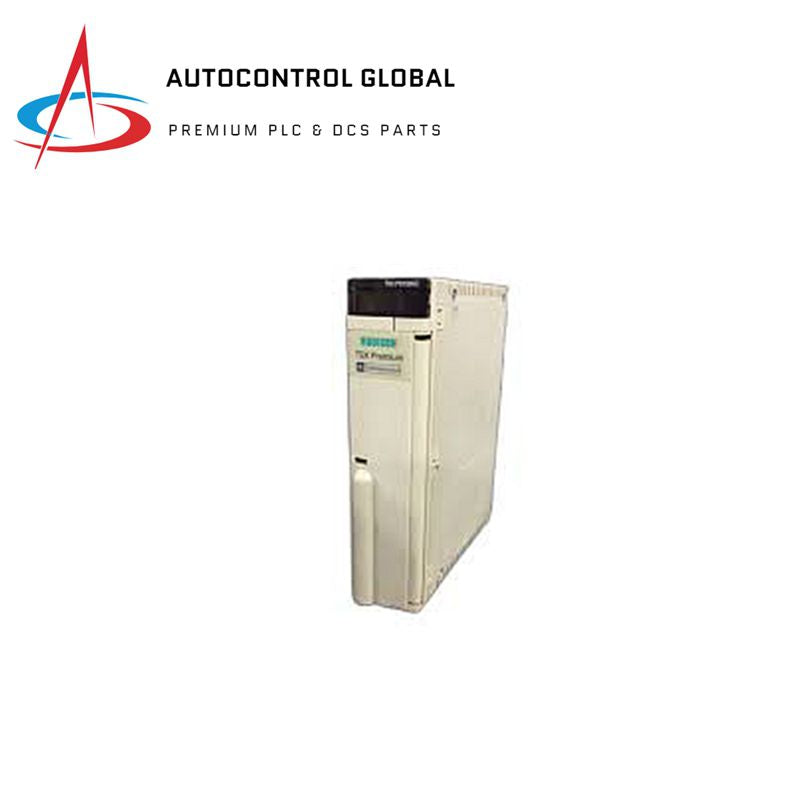

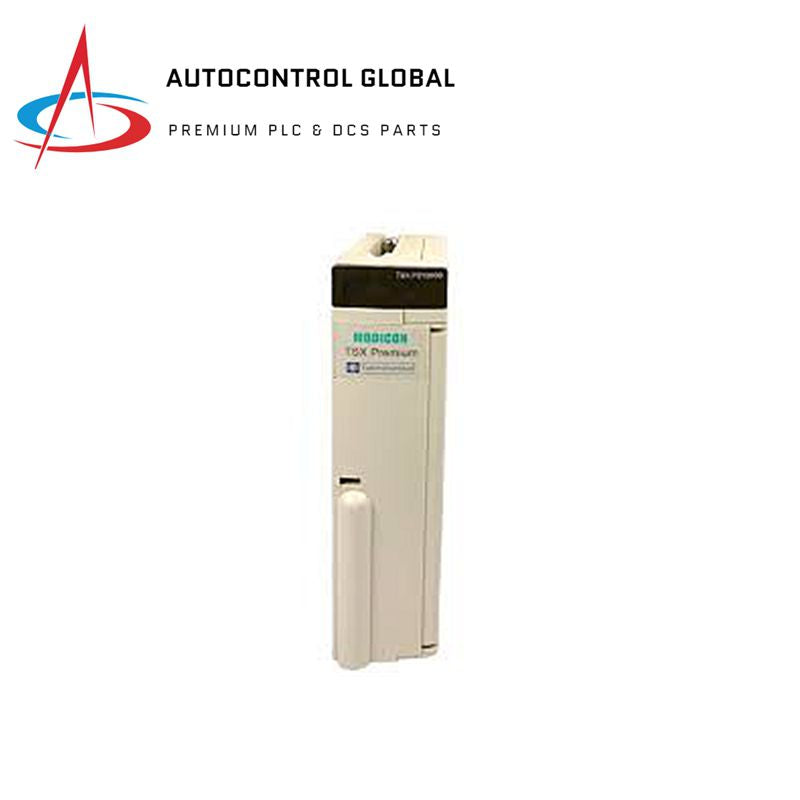

Module d'alimentation Schneider TSXPSY2600M

Description

Le Schneider TSXPSY2600M est un module d'alimentation conçu pour la plateforme d'automatisation Modicon Premium. Il fournit une puissance secondaire de 26 W avec un courant d'entrée de 300 mA et fonctionne dans une plage de tension de 85 à 264 V CA.

Spécifications techniques

• Tension primaire : 100…240 V CA
• Fréquence du réseau : 50/60 Hz
• Courant d'entrée : 300 mA à 240 V, 500 mA à 100 V
• Courant d'appel : 37 A à 100 V, 75 A à 240 V
• Type de protection : Fusible interne, protection contre les surcharges, protection contre les surtensions, protection contre les courts-circuits
• Puissance secondaire utile totale : 26 W
• Alimentation secondaire : 15 W à 24 V CC, 25 W à 5 V CC
• Courant à la tension secondaire : 0,5 A à 24 V DC pour l'alimentation du capteur, 0,6 A à 24 V DC pour l'alimentation du relais, 5 A à 5 V DC
• Résistance d'isolation : >= 100 MOhm primaire/terre, >= 100 MOhm primaire/secondaire
• Signalisation locale : Indicateurs LED pour la présence de tension du capteur, la présence de tensions et un défaut de batterie
• Format du module : Standard
• Poids net : 1,12 lb (0,51 kg)
• Température de fonctionnement : 32…140 °F (0…60 °C)
• Température de stockage : -13…158 °F (-25…70 °C)
• Humidité relative : 10…95 % sans condensation pour le fonctionnement, 5…95 % sans condensation pour le stockage
• Altitude de fonctionnement : 0…6 561,68 pieds (0…2 000 m)
• Degré de protection : IP20
• Degré de pollution: 2
