Nomor 140SDO95300S | Schneider Listrik | Modul Keluaran Diskrit Keamanan

Keterangan

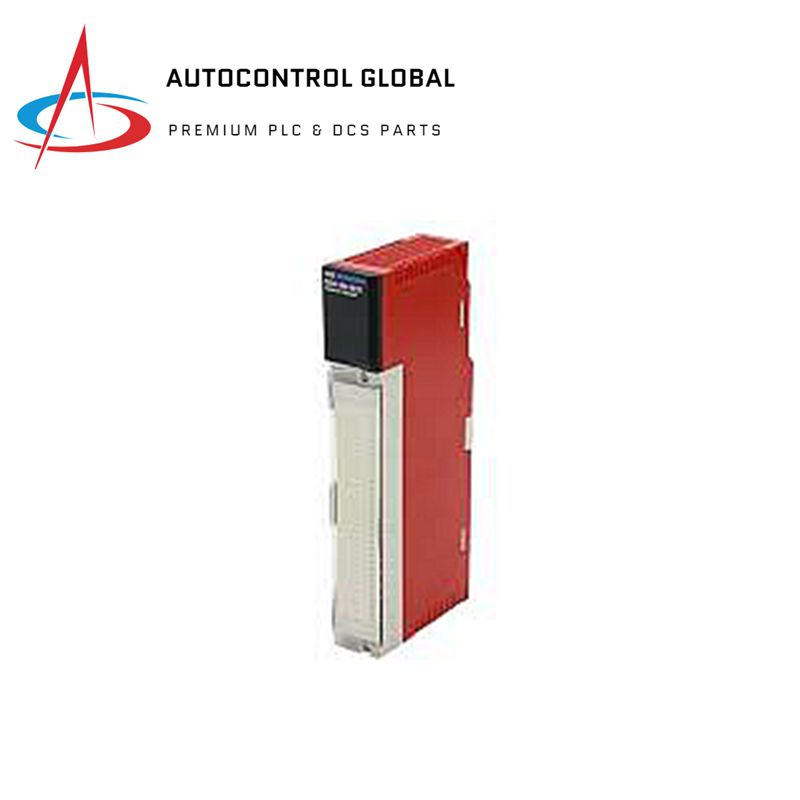

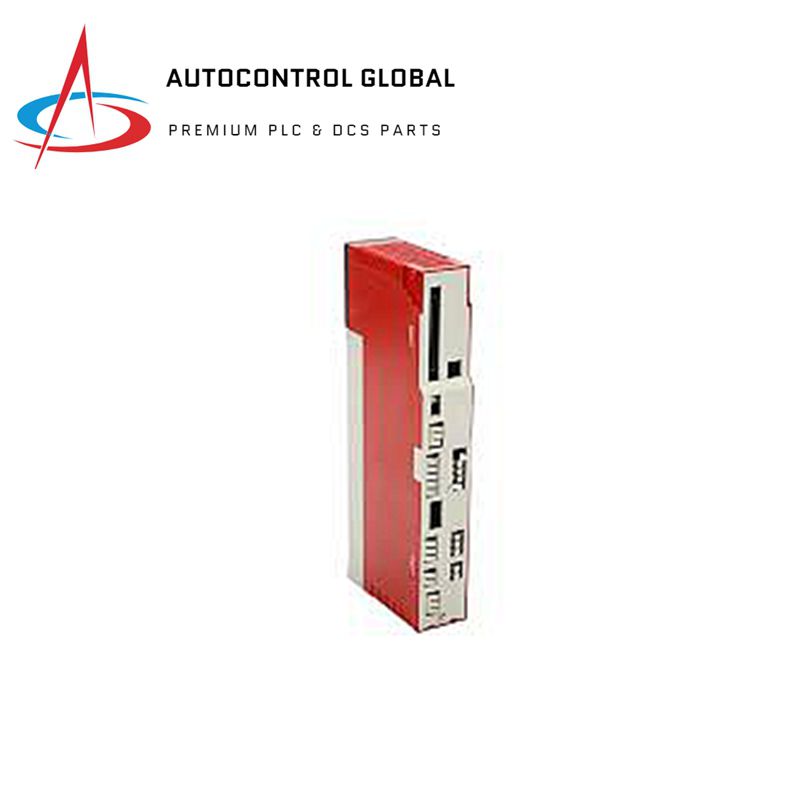

140SDO95300S adalah modul keluaran diskrit DC pengaman dari seri Modicon Quantum Schneider Electric. Modul ini memiliki 16 keluaran dan beroperasi dalam rentang tegangan dari 19,2 hingga 30 V DC.

Fitur

• Saluran Keluaran Diskrit: 16
• Tegangan Keluaran: 19,2 hingga 30 V DC
• Penurunan Tegangan Maksimum: <0,3 V pada 0,5 A
• Arus Beban Maksimum: ≤ 0,65 A per titik, ≤ 10,04 A per grup
• Arus Lonjakan: 2 A selama 10 ms
• Waktu merespon :
  • ≤ 20 ms dari 0 ke 1 negara
  • ≤ 20 ms dari keadaan 1 ke 0
• Arus Kebocoran Maksimum: 0,5 mA pada 30 V
• Jenis Perlindungan: Perlindungan kelebihan beban dan tegangan lebih internal
• Persinyalan Lokal :
  • 1 LED (hijau) untuk komunikasi bus aktif
  • 1 LED (merah) untuk mendeteksi kesalahan eksternal
  • 16 LED (hijau) untuk status keluaran
  • 16 LED (merah) untuk kesalahan sistem, diagnostik saluran internal
• Kepatuhan: CE, TÜV Rheinland (SIL2), CSA, UL, C-Tick

Spesifikasi teknis

• Persyaratan Arus Bus : 350 mA
• Pembuangan Daya: 1,9 W + 0,65 I² (dengan I adalah arus keluaran dalam A)
• Isolasi :
  • 1500 Vrms antara saluran dan bus selama 1 menit
  • 1500 Vrms antar rombongan dan bus selama 1 menit
• Suhu Pengoperasian: 0 hingga 60 °C (32 hingga 140 °F)
• Suhu Penyimpanan: -40 hingga 85 °C (-40 hingga 185 °F)
• Kelembaban Relatif: 95% tanpa kondensasi
• Dimensi :
  • Tinggi : 4,7 cm
  • Lebar : 16,3 cm
  • Panjang : 31,3 cm
  • Berat : 500 g (1,1 pon)
