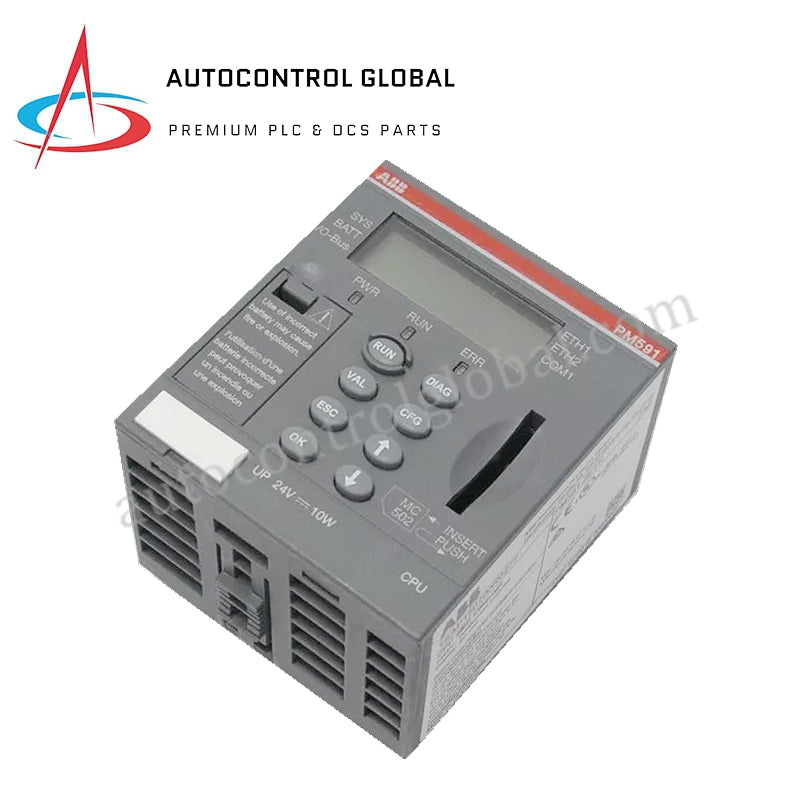

ABB | PM591-2ETH | Prosesor AC500

Keterangan

• Model: PM591-2ETH
• Pabrikan : ABB
• Jenis Produk: AC500 CPU
• Catu Daya : 24 V DC
• Konsumsi saat ini :
  • Minimum (modul saja): 0,150 A
  • Maksimum (semua coupler dan I/O): 0,850 A

Spesifikasi teknis

Penyimpanan

• Memori Program Pengguna: 4096 kB (Flash EPROM dan RAM)
• Memori Data Pengguna Terintegrasi: 5632 kB (1536 kB disimpan)
• User Flashdisk: 4 GB Flash (tidak dapat dilepas)
• Kartu Memori Plug-in :
  • Bergantung pada SD-Card yang digunakan (aksesori MC502, tidak ada kartu SD-HC yang diizinkan)
• Data Server Web untuk Disk RAM Pengguna: 32 MB

Pertunjukan

• Waktu Siklus untuk 1 Instruksi:
  • Biner: 0,002 µs
  • Kata: 0,004 µs
  • Titik mengambang: 0,004 µs
• Jumlah Maks. I/O Terpusat:
  • I/O Digital: 320
  • I/O Analog: 160
• Jumlah Maks. I/O Terdesentralisasi: Tergantung pada Fieldbus yang digunakan
• Jumlah Maks. Modul Ekstensi: Hingga 10 (modul S500 dan/atau S500-eCo diperbolehkan)

Antarmuka

• COM1 :
  • RS232 / RS485 yang dapat dikonfigurasi (blok terminal pegas yang dapat dipasang)
  • Fungsi: Pemrograman, Modbus RTU, ASCII, master CS31
• COM2 :
  • RS232 / RS485 dapat dikonfigurasi (D-Sub 9 betina)
  • Fungsi: Pemrograman, Modbus RTU, ASCII
• FieldBusPlug :
  • Antarmuka netral serial (M12 jantan, 5 kutub)
  • Fungsi: Kabel pemrograman, komunikasi slave tergantung pada FieldBusPlug yang digunakan (PROFIBUS DP, CANopen, DeviceNet)
• Ethernet :
  • 2 buah RJ45
  • Fungsi: Pemrograman, TCP/IP, UDP/IP, Modbus TCP, server Web terintegrasi, protokol kontrol jarak jauh IEC60870-5-104, MQTT, SNTP, DHCP, server FTP, HTTP, SMTP, PING
• Fieldbus berbasis Ethernet:
  • 4 x RJ45 (2 x antarmuka dengan switch 2-port)
  • Protokol yang Dapat Diunduh: PROFINET IO RT Controller, EtherCAT Master, ModbusTCP

Tampilan & Indikator

• CPU Display: Layar LC dengan 8 tombol fungsi
• Indikator LED: Untuk berbagai tampilan status (Berjalan, Berhenti, Kesalahan)
