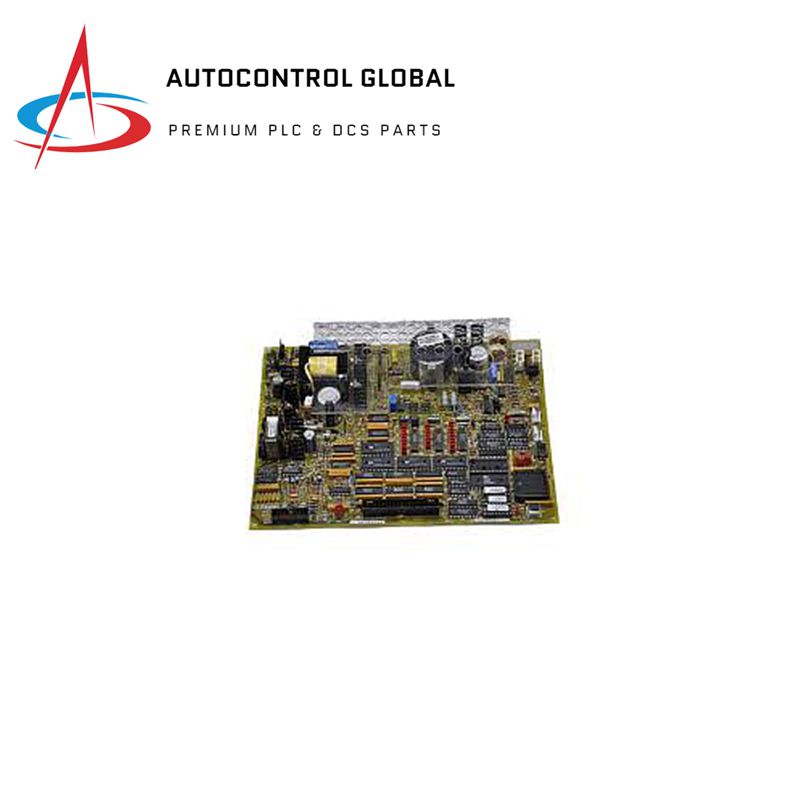

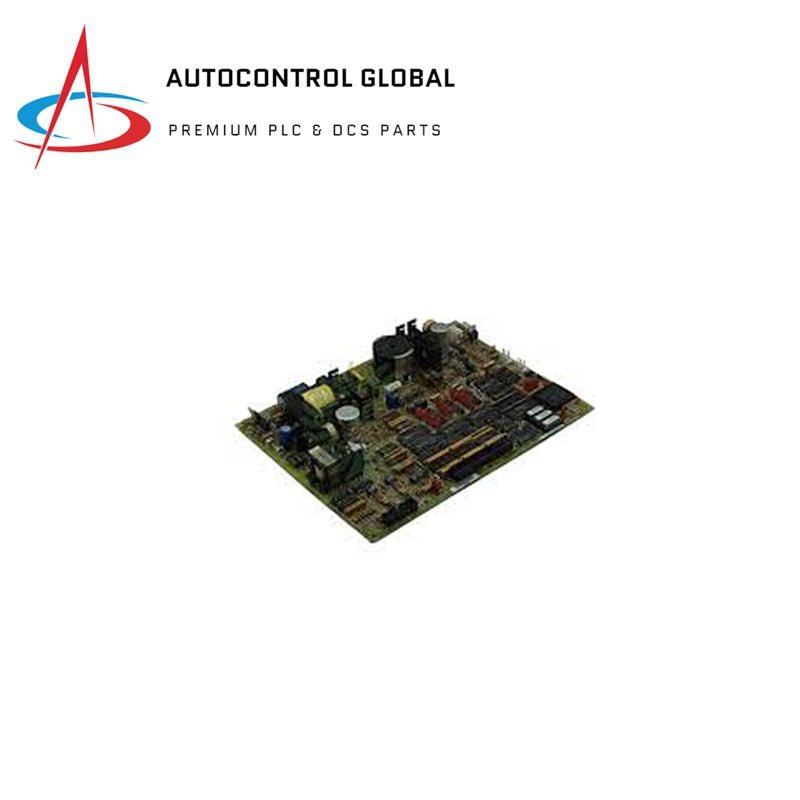

General Electric DS200TCEAG1BTF Papan Kecepatan Berlebih Darurat

Tentang DS200TCEAG1BTF

DS200TCEAG1BTF adalah Papan Kecepatan Berlebih Darurat yang dirancang untuk Seri Sistem Kontrol Turbin Mark V. Papan ini mengintegrasikan teknologi Speedtronic, yang diperkenalkan dengan Seri Mark I, ke dalam perakitannya. Meskipun merupakan bagian dari seri yang dihentikan, produk ini masih mendapat permintaan khusus dalam aplikasi industri. DS200TCEAG1BTF adalah revisi dari board DS200TCEAG1 asli, yang menggabungkan tiga pembaruan signifikan untuk meningkatkan fungsinya.

Tip dan Spesifikasi Perangkat Keras

PCB DS200TCEAG1BTF dilengkapi dengan satu mikroprosesor, beberapa soket EPROM, 3 sekering, 30 jumper, dan 2 konektor bayonet. Sekering melindungi komponen papan dari lonjakan tegangan dan harus diganti dengan spesifikasi yang sama untuk menghindari kerusakan. Konektor utama pada papan meliputi:

• J7: Konektor Daya Papan TCEA Inti PD
• JK: Konektor Sinyal Inti P1 Papan TCEB
• JL: Konektor Sinyal Trip TCTG
• JW: Konektor Sinyal Deteksi Api Papan TCEB
• JX1 dan JX2: Konektor Papan IONET TCQC Berantai Daisy

Konektor ini merupakan bagian integral dari fungsionalitas papan dalam Sistem Kontrol Turbin Mark V. DS200TCEAG1BTF juga menyertakan jumper perangkat keras yang dapat disesuaikan secara manual untuk penyesuaian, dengan detail yang diberikan dalam manual instruksi yang menyertainya. Fungsionalitas board ini digerakkan oleh sirkuit khusus, seperti TCEA Flame Detection, TCEA Turbine Overspeed, dan TCEA Automatic Synchronizing Circuits, yang masing-masing dirinci secara menyeluruh dalam manual.

Spesifikasi teknis

• Produsen Asli: GE General Electric
• Seri : Mark V
• Nomor Komponen Alfanumerik: DS200TCEAG1BTF
• Deskripsi Fungsional: Papan Kecepatan Berlebih Darurat
• Singkatan Fungsional : TCEA
• Lapisan PCB : Lapisan Normal
• Revisi Fungsional ke-1 : B
• Revisi Fungsional ke-2 : T
• Revisi Karya Seni : F
