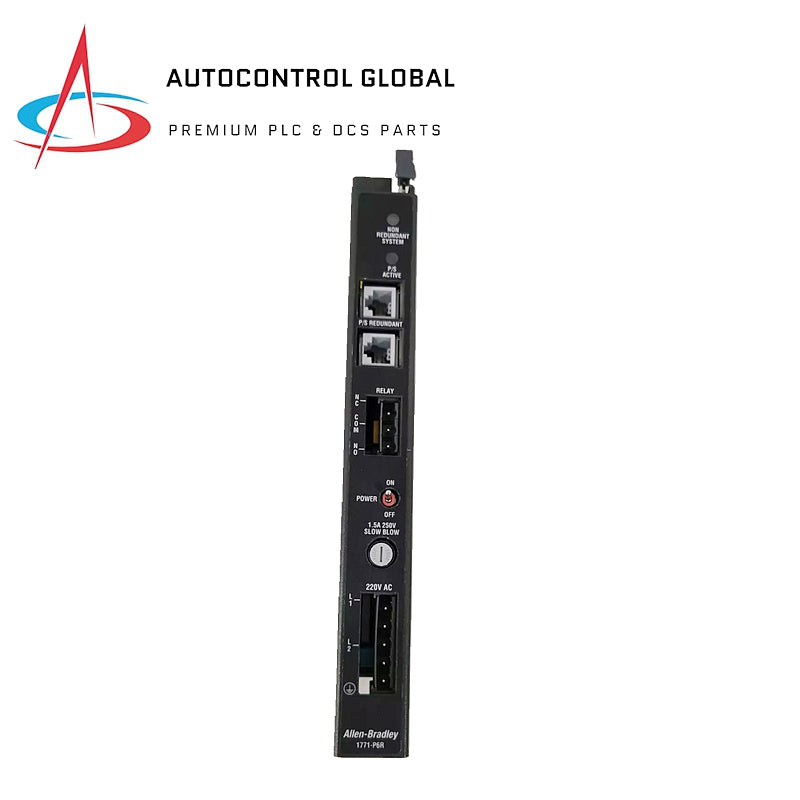

Rockwell Allen Bradley, penulis | 1771-P6R C | Sumber Daya listrik

Keterangan

• Produsen: Rockwell Automation
• Nomor Bagian: 1771-P6R C
• Jenis Produk: Catu Daya Redundan
• Merek: Allen-Bradley
• Seri: PLC 5

Spesifikasi

• Tegangan Masukan Nominal: 220 V AC
• Rentang Tegangan Masukan: 194-264 V AC
• Daya Masukan Nyata Maksimum: 59 W
• Daya Masukan Nyata Maksimum: 92 VA
• Muatan Maksimum Transformator: 148 VA
• Arus Keluaran Backplane: 8 A (pada 5 V DC)
• Frekuensi: 47-63 Hz
• Fusible: 1,5 A, 250 V, lambat
• Kabel: Kabel Redundansi (termasuk)
• Lokasi: 1771 Chassis, 1 Slot
• Dimensi: 1 Slot Sasis

Konfigurasi

• Jumper: Dua jumper panel belakang untuk konfigurasi (penginderaan jarak jauh/lokal)
• Switch Pemilihan I.D.: Untuk identifikasi unik dalam sistem redundan
• Paralel: Mendukung 3 atau 4 pasokan dalam sistem redundan yang terhubung secara daisy-chain
• Blok Terminal:
  • 3 posisi
  • 5 posisi

Indikator

• TANPA-REDUNDANSI: Indikator kuning (menunjukkan jumlah persediaan operasional yang tidak mencukupi untuk redundansi)
• P/S AKTIF: Indikator hijau (menunjukkan operasi normal atau kesalahan)

Instalasi

• Chassis yang Kompatibel: 1771-A1B, -A2B, -A3B, -A3B1, -A4B, -PSC
• Alokasi Slot: 2 hingga 4 slot berdekatan diperlukan untuk pengaturan redundansi

Lingkungan

• Penilaian Lingkungan Berbahaya: Sesuai untuk Derajat Polusi 2
• Aplikasi: Aman untuk lingkungan industri non-hazardous dan berbahaya dengan Tingkat Polusi 2
