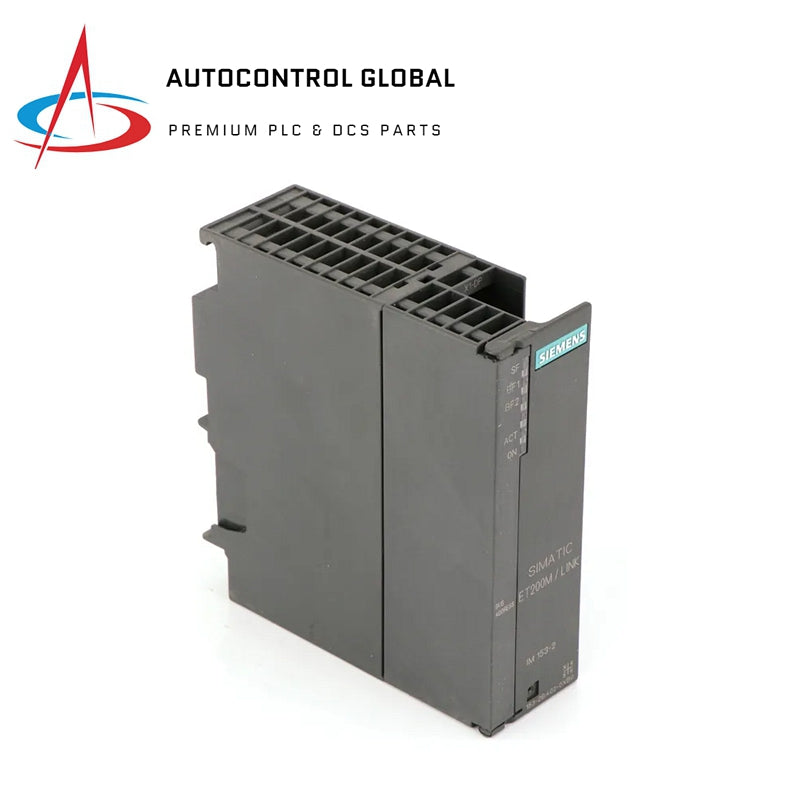

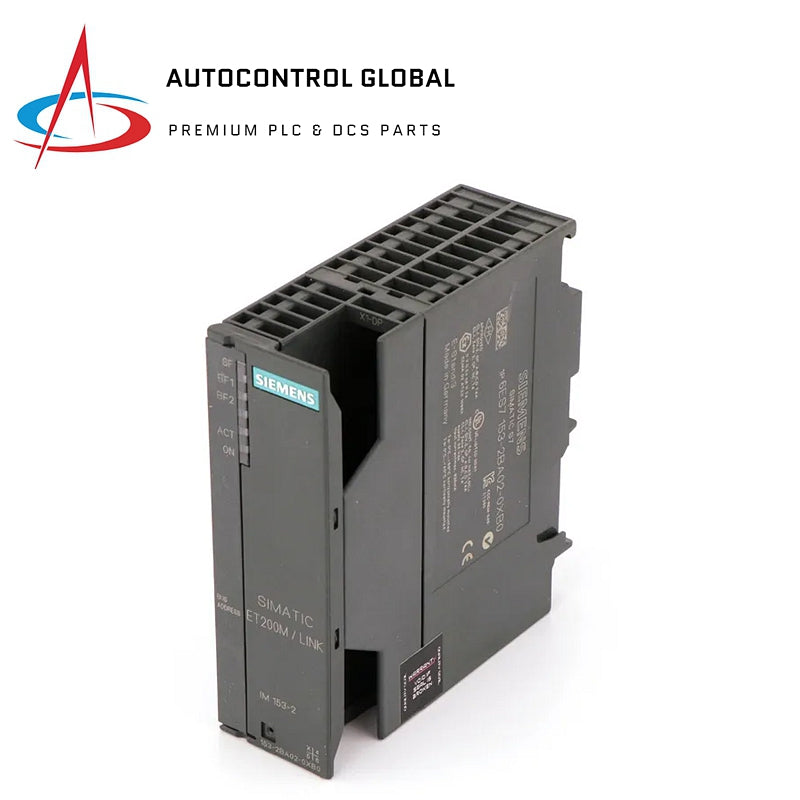

Siemens 6ES7153-2BA02-0XB0 Modul Antarmuka

Ringkasan

The Siemens 6ES7153-2BA02-0XB0 adalah modul antarmuka berfitur tinggi untuk SIMATIC DP, ET 200M, dirancang untuk mendukung hingga 12 modul S7-300 dengan redundansi dan penandaan waktu untuk mode isokron.

spesifikasi elektrik

• Tegangan Pasokan: 24 V DC (20,4 V hingga 28,8 V)
• Konsumsi Saat Ini: 600 mA (maks. 3 A arus awal)
• Tegangan Keluaran: 5 V DC (maksimal 1,5 A)
• Kehilangan Daya: 5,5 W (tip.)

Pengalamatan dan Konfigurasi

• Input/Keluaran: 244 byte masing-masing
• Modul per DP Slave: Hingga 12
• Penandaan Waktu: Akurasi 1 ms (hingga 8 modul)
• Buffer Pesan: 15 buffer, 20 pesan per buffer

Komunikasi dan Protokol

• PROFIBUS DP: Alamat node 1–125
• Kecepatan Transmisi: Hingga 12 Mbit/s
• Antarmuka: RS 485, 9-pin Sub-D
• Protokol: PROFIBUS DP ke EN 50170
• Kemampuan SYNC/FREEZE: Ya

Lingkungan dan Perlindungan

• Perlindungan : IP20
• Suhu Pengoperasian: 0°C hingga 60°C
• Ketinggian : Maks. 3.000 m

Dimensi dan Berat

• Lebar : 40mm
• Tinggi : 125mm
• Kedalaman : 117 mm
• Berat: 360 g

Konfigurasi dan Perangkat Lunak

• Alat Konfigurasi: STEP 7, COM PROFIBUS
• Berkas GSD : SI04801.GSG
