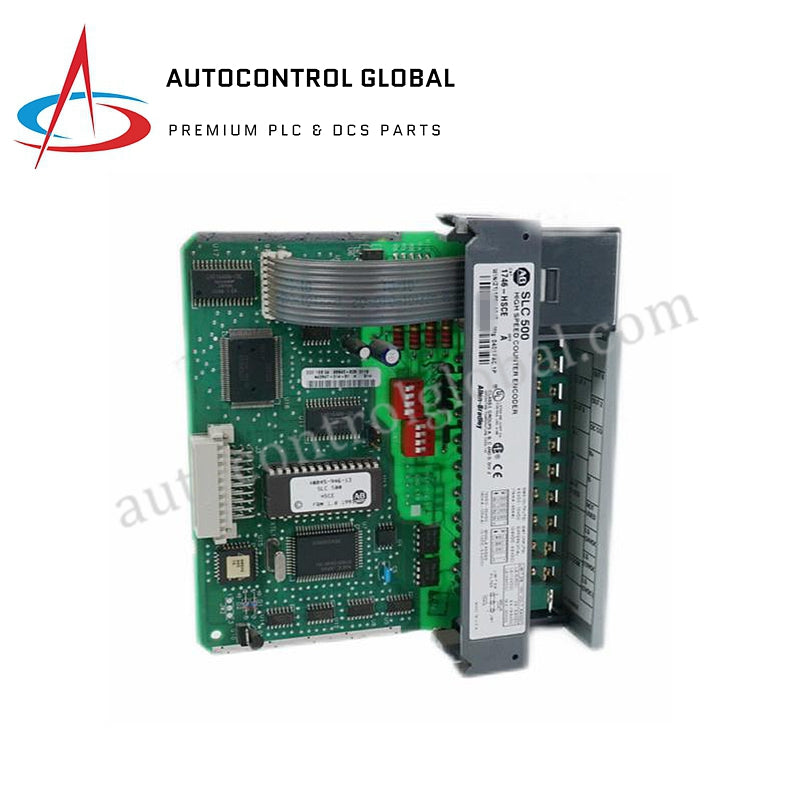

1746-HSCE Modulo Contatore ad Alta Velocità Allen-Bradley

Descrizione

Il 1746-HSCE è un modulo contatore ad alta velocità di Allen-Bradley, progettato per l'uso con la serie SLC 500. Fornisce capacità di conteggio precise per segnali di ingresso ad alta velocità e presenta una varietà di configurazioni di ingresso/uscita.

Specifiche

• Produttore: Rockwell Automation

• Numero Prodotto: 1746-HSCE

• Tipo di modulo: modulo contatore ad alta velocità

• Serie: SLC 500

• Marca: Allen-Bradley

• Corrente del Backplane: 320 mA a +5V; 0 mA a +24V

Ingresso/uscita

• Canali: 1 canale di conteggio

• Tensione di ingresso: ±5V DC (Differenziale); 0-5V DC (Single-ended)

• Larghezza Min. dell'Impulso: 10 µs

• Separazione Min. del Pulsante: 4,5 µs

• Frequenza di ingresso max.:

• Sequencer e Gamma: 50 kHz

• Frequenza: 32,767 kHz

• Uscite: 4 uscite a collettore aperto

• 16 mA a 4,5 V CC

• 40 mA a 10 V CC

• 125 mA a 30 V CC

• Corrente di uscita in stato attivo:

Condizioni di Operazione

• Temperatura di funzionamento: 0°C a +60°C (+32°F a +140°F)

• Temperatura di Stoccaggio: -40°C a +85°C (-40°F a +185°F)

• Umidità relativa: dal 5 al 95% (senza condensa)

Informazioni aggiuntive

• Massima lunghezza del cavo: 305 m (1000 ft)

• Cavo Raccomandato: Belden 9503 o equivalente
