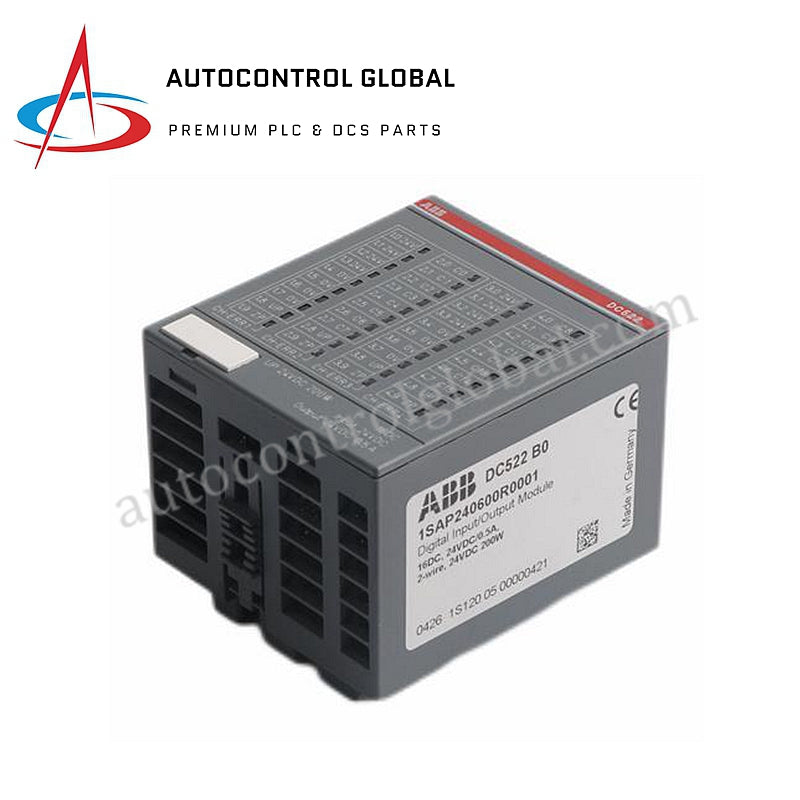

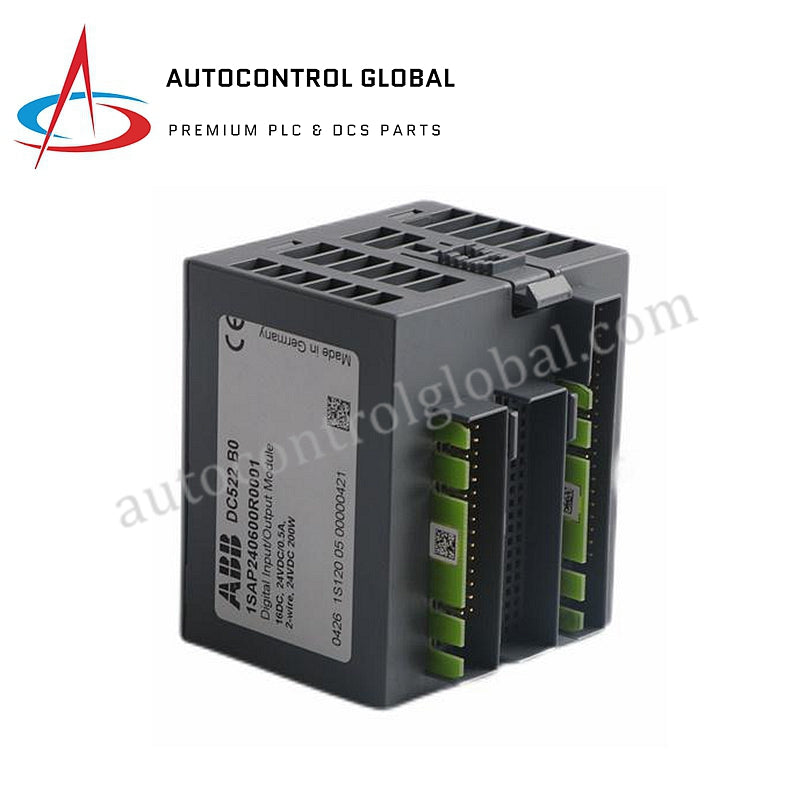

ABB | Modulo di ingresso/uscita digitale DC522

Panoramica

Il DC522 è un modulo di ingresso/uscita digitale con 16 canali DC, progettato per sistemi a 24 V DC con 0,5 A per uscita, che offre prestazioni affidabili in applicazioni industriali.

Specifiche elettriche

• Tensione nominale: 24 V CC
• Consumo Attuale: 2 mA (tipico), 0,15 A + 0,5 A per uscita
• Corrente di Inrush: 0,005 A²s (all'accensione)
• Dissipazione di Potenza: 6 W (uscite non caricate)

Protezione e isolamento

• Protezione da Inversione di Polarità: Sì
• Fusibile di protezione: 10 A veloce (per UP)
• Isolamento Galvanico: Sì, per modulo

Connessioni

• Alimentazione del Sensore: 24 V CC con protezione da cortocircuito e sovraccarico
  • Terminali 1.0...1.3 (+24 V), 1.4...1.7 (0 V)
  • Terminali 3.0...3.3 (+24 V), 3.4...3.7 (0 V)
• Carico Nominale: 0,5 A per gruppo di terminali
• Installazione: Orizzontale o verticale (con derating a 40 °C)

Prestazione

• Increspatura massima: 5 %
• Carico di Uscita: Max. 0,5 A per uscita

Dimensioni e peso

• Peso: circa 125 g
