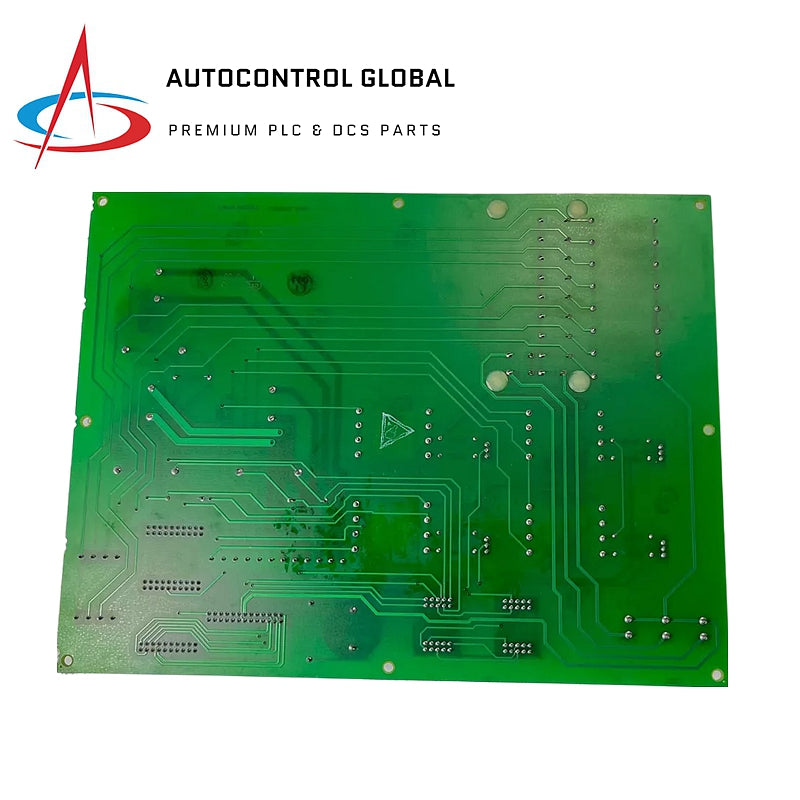

DS200TCEBG1BAA | Scheda di espansione per terminazione protettiva General Electric

Panoramica

• Numero di parte: DS200TCEBG1BAA
• Produttore: General Electric
• Serie: Mark V LM
• Tipo di prodotto: scheda di espansione terminazione protettiva
• Requisiti di alimentazione: +5 V cc, 6 A
• Slot centrale: P1
• Temperatura operativa: da -30 a +65°C
• Dimensioni: 15,9 cm di altezza x 17,8 cm

Funzionalità

• Scopo: Scala i segnali PT e CT per la scheda TCCB
• Applicazione: Utilizzato nei sistemi di controllo GE Speedtronic per il monitoraggio della tensione, della corrente e della rilevazione della fiamma.
• Segnali Elaborati: Tensioni del generatore e della barra, corrente di linea, sovravelocità di emergenza, rilevamento fiamma

Connettori

• JKX/Y/Z: Trasmette segnali di emergenza per sovravelocità e rilevamento fiamme alle schede TCEA
• JMP: Trasmette i segnali PT e CT alla scheda TCCB
• JU: Trasmette segnali di rilevamento magnetico e di fiamma dalla scheda di terminazione PTBA
• JV: Trasmette i segnali PT e CT dalla scheda di terminazione PTBA
• JVA: Trasporta 335 V DC a PTBA per rilevatori di fiamma UV
• JWX/Y/Z: Condizioni e scrive 335 V DC dalla scheda di terminazione TCEA a PTBA

Caratteristiche

• Protezione da sovratensione: Protegge contro i picchi di tensione
• Protezione da sovracorrente: Previene il flusso eccessivo di corrente
• Protezione da Cortocircuito: Rileva e risponde ai cortocircuiti
• Filtraggio EMI/RFI: Riduce le interferenze elettromagnetiche e radiofrequenza
• Monitoraggio della Temperatura: Garantisce condizioni operative ottimali
• Indicazione di guasto: Avvisi visivi o acustici per guasti
• Isolamento: Isolamento elettrico per protezione
• Compatibilità: Funziona con connettori di terminazione standard
• Dispositivi di Protezione Ripristinabili: Include fusibili ripristinabili o interruttori automatici
