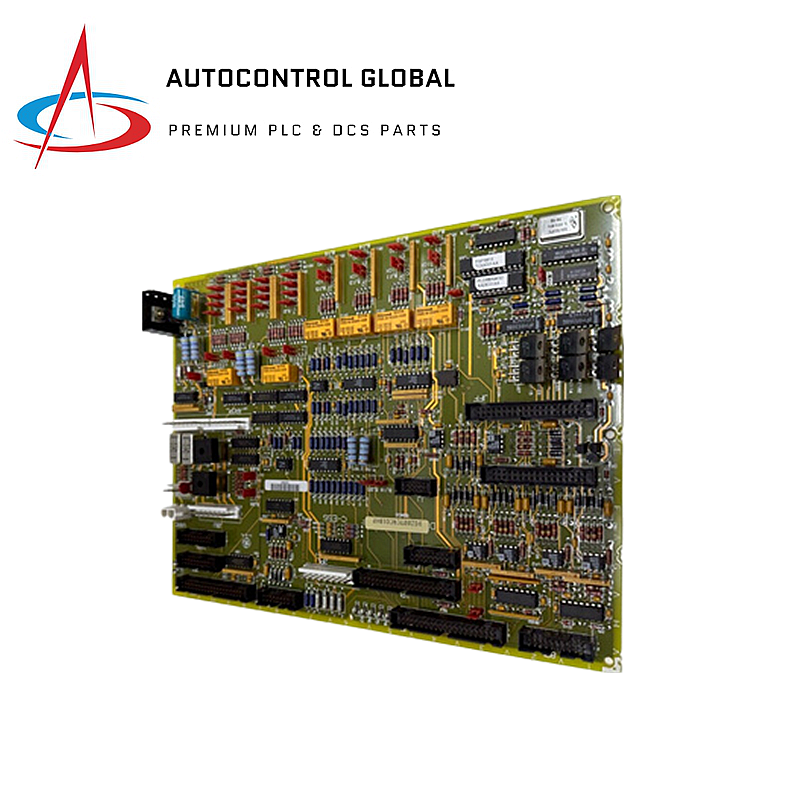

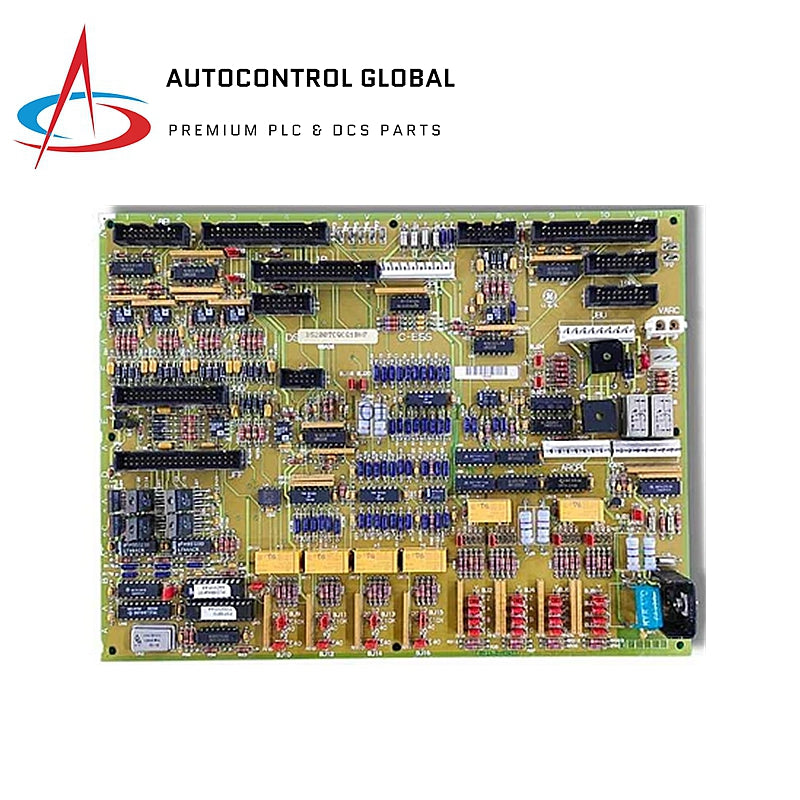

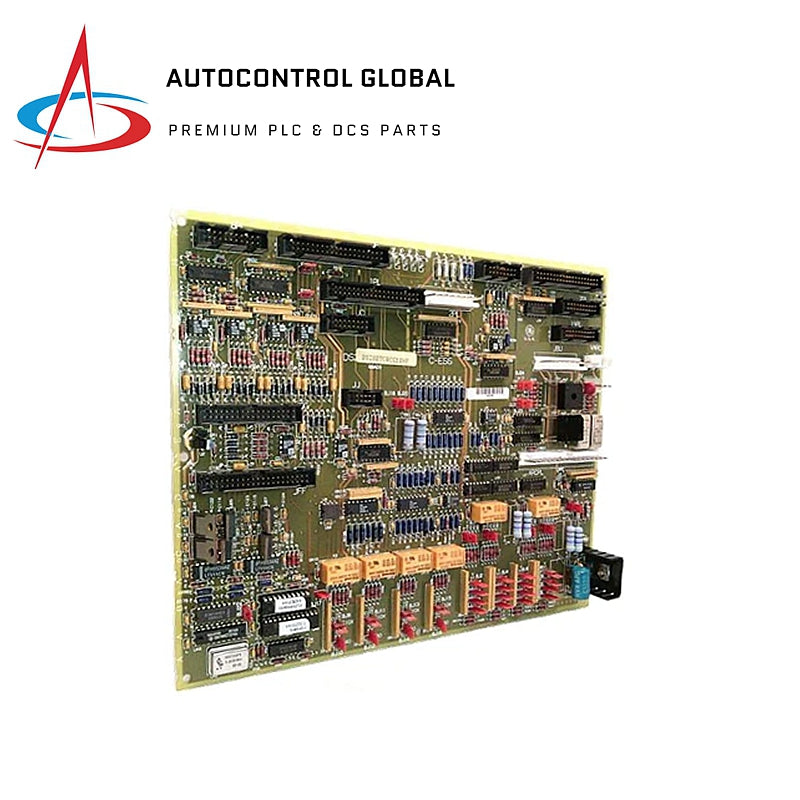

DS200TCQCG1BHF | GE Fanuc | Scheda di espansione I/O analogica

Panoramica

La DS200TCQCG1BHF è una scheda di espansione I/O analogica della serie GE Fanuc Mark V Speedtronic. Progettata per il controllo di turbine a gas e a vapore ad alta capacità, questa scheda funge da componente essenziale nei sistemi di controllo delle turbine GE, offrendo funzionalità di monitoraggio e controllo precise. La DS200TCQCG1BHF opera con processori R/S/T a tripla ridondanza per backup critici del sistema ed è comunemente utilizzata all'interno del sottoinsieme EX2000 della serie Mark V.

Specifiche tecniche

• Numero di parte: DS200TCQCG1BHF
• Serie : Mark V Speedtronic
• Funzione: Scheda di espansione I/O analogica, nota anche come scheda Overflow
• Utilizzo: Fornisce eccitazione a LVDT e LVDR in turbine a gas di medie e grandi dimensioni
• Sistema: Configurazione tripla ridondante con processori R/S/T per sistemi di controllo critici
• Applicazione: Utilizzato in turbine a gas pesanti singole o duali e turbine aeroderivate
• Installazione: Forato per montaggio ad angolo, con marcature chiare per l'allineamento

Dettagli dell'hardware

• Connettori :
  • Undici connettori per cavi con pin verticali
  • Cinque connettori maschio con intestazione pin verticale
  • Una spina femmina verticale
• Componenti del relè : sei
• Reti di Resistenze: Oltre 25
• Componenti della scheda :
  • Punti di prova TP
  • Transistor
  • Condensatori ceramici
  • Diodi
  • Resistori a film metallico
  • Altri condensatori
• Circuiti Integrati: Oltre 40
• Funzioni aggiuntive:
  • Radiatore
  • Trentasette interruttori jumper (nota la posizione di ciascun jumper prima dell'installazione)

Note importanti

• Allineamento: La scheda DS200TCQCG1BHF ha bordi della scheda di circuito numerati o contrassegnati con lettere per un corretto allineamento durante l'installazione.
