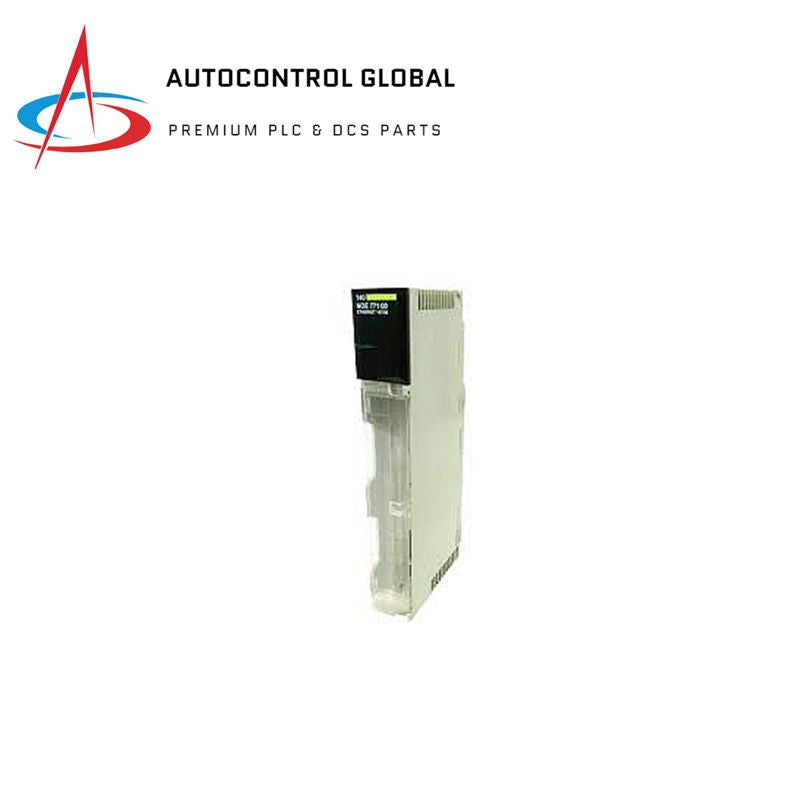

Modulo TCP/IP di rete Ethernet Schneider 140NOE77100

Descrizione

 Schneider 140NOE77100 è un modulo TCP/IP di rete Ethernet progettato per la piattaforma di automazione Modicon Quantum. Fornisce funzionalità di comunicazione ad alta velocità e supporta vari protocolli di rete, rendendolo adatto per applicazioni di automazione industriale.

Specifiche

Principale

• Gamma di prodotti: piattaforma di automazione Modicon Quantum
• Tipo di prodotto o componente: modulo TCP/IP di rete Ethernet
• Concetto: Trasparente pronto
• Server Web : Classe B20
• Servizi Web :
  • Visualizzatore rack
  • Diagnostica tramite pagine web predefinite
  • Editor dati (tramite terminale PC)
• Servizio di comunicazione :
  • Messaggistica Modbus TCP
  • Scansione degli I/O
• Protocollo porta di comunicazione: Ethernet Modbus TCP/IP
• Interfaccia fisica :
  • Fibra ottica MT/RJ - 100BASE-FX
  • RJ45 - doppino intrecciato 10BASE-T/100BASE-TX
• Velocità di trasmissione: 10/100 Mbit/s

Specifiche complementari

• Ridondanza: sì, architettura ridondante hot standby
• Alimentazione: tramite l'alimentatore del rack
• Marcatura : CE
• Segnalazione locale :
  • Per velocità dati 10 Mbit/s o 100 Mbit/s (10 MB/100 MB): 1 LED
  • Per il rilevamento delle collisioni (Coll): 1 LED
  • Per la modalità download (Kernel): 1 LED
  • Per guasto del modulo Ethernet (Fault): 1 LED
  • Per lo stato della rete Ethernet (RUN): 1 LED
  • Per la modalità full-duplex (Fduplex): 1 LED
  • Per modulo pronto (Ready): 1 LED
  • Per rete attiva (Link): 1 LED
  • Per rack operativo (attivo): 1 LED
  • Per attività di trasmissione/ricezione (TxAct/RxAct): 1 LED
• Consumo di corrente: 750 mA a 5 V CC
• Formato modulo: standard
• Peso netto: 0,345 kg (0,761 libbre)

Ambiente

• Grado di protezione IP: IP20
• Certificazioni del prodotto:
  • cUL
  • UL508
• Standard :
  • FM Classe 1 Divisione 2
  • CSA C22.2 N. 142
• Resistenza alle scariche elettrostatiche:
  • Contatto 4 kV IEC 801-2
  • 8 kV in aria IEC 801-2
• Resistenza ai campi elettromagnetici:
  • 9,1 V/m (10 V/m) 80…1000 MHz IEC 801-3
• Temperatura dell'aria ambiente per il funzionamento: 0…60 °C (32…140 °F)
• Temperatura dell'aria ambiente per lo stoccaggio: -40...185 °F (-40...85 °C)
• Umidità relativa: 95% senza condensa
• Altitudine operativa: <= 4500 m (14763,78 piedi)

Dettagli sull'ordinazione e sulla spedizione

• Categoria: 18150-CONTROLLORI QUANTUM, HSBY, COMM.
• Programma sconti: PC21
• Codice GTIN: 3595860025609
• Restituibilità : no
• Paese d'origine : FR
