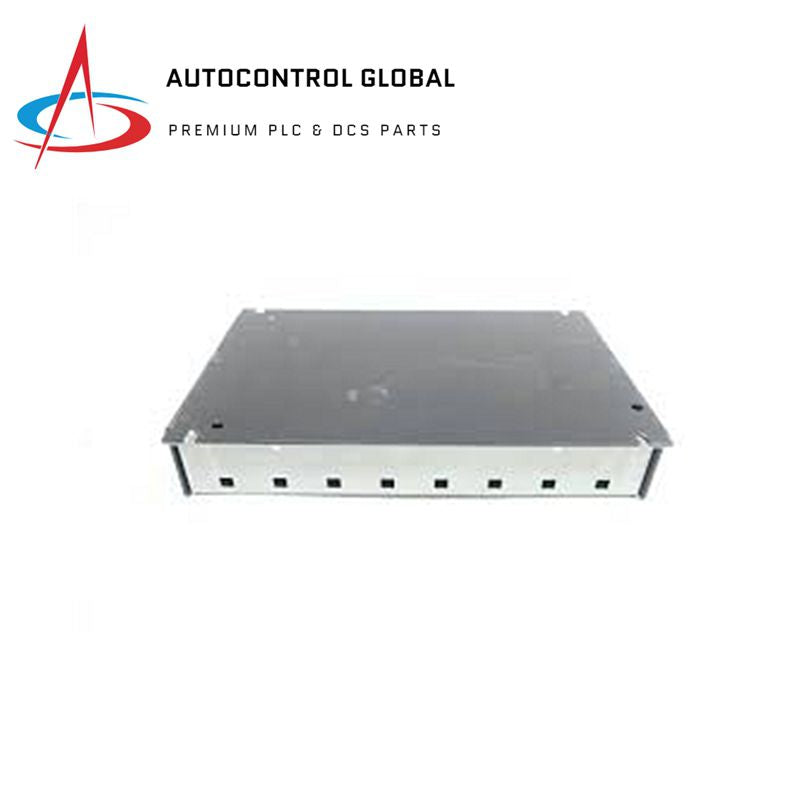

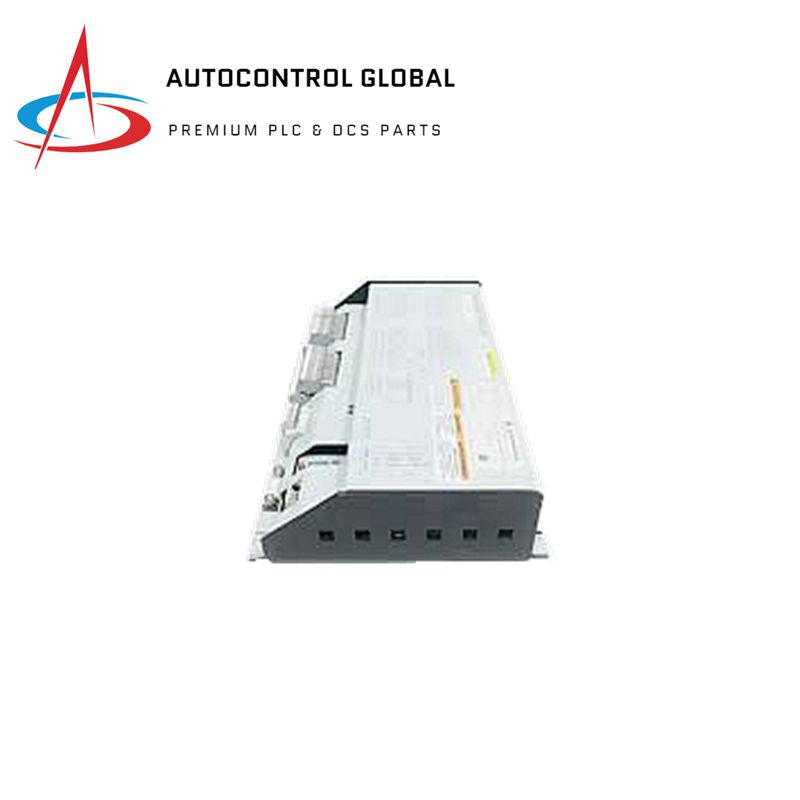

Controller di posizione servo Woodward 8200-224

descrizione funzionale

8200-224 è etichettato sotto la serie Servo Position Controller (SPC) di Woodward Inc. Lo scopo primario del 8200-224 Il modello prevede il posizionamento di due diversi attuatori insieme, tipicamente pneumatici o idraulici. La tensione necessaria per alimentare correttamente il controllo dovrebbe essere compresa tra 18 e 32 V CC. Per prestazioni ottimali, in genere è necessario alimentare il controllo a 24 V CC.

Durante l'utilizzo del dispositivo, considerare tutte le specifiche elettriche necessarie durante il funzionamento 8200-224 modello. Ad esempio, la dissipazione di potenza del modello è tipicamente di 20 W per un carico termico standard. Anche fattori ambientali specifici sono cruciali per prevenire potenziali malfunzionamenti. Ad esempio, il fattore di umidità dovrebbe essere pari al 95% di condensa.

Quando usi il tuo controllo, sii specifico riguardo alla modalità operativa. È possibile utilizzare quattro modalità: calibrazione, esecuzione, configurazione e modalità corsa manuale. Se avete collegato il vostro controllo a una porta DeviceNet, la modalità può essere modificata su richiesta del sistema di controllo.

IL 8200-224 può fornire la precisione, i tempi di risposta e le funzionalità ridondanti richiesti per essere integrato nel controllo della valvola del carburante di una turbina a gas o a vapore. Può accettare ed elaborare segnali di feedback da uno o due dispositivi CA ridondanti o da un singolo dispositivo CC.

Specifiche tecniche

• Gamma di corrente: ± 10 - ±250 mA
• Filtro di ingresso : ritardo di 5 ms
• Impedenza di ingresso: 400 kΩ
• Linearità: 0,1% del fondo scala
• Produttore : Woodward
• Dissipazione di potenza: carico termico tipico di 20 W
• Sensibilità alla temperatura: 300 ppm/°C
