6ES7331-7SF00-0AB0 | Siemens аналогтық кіріс модулі

Сипаттама

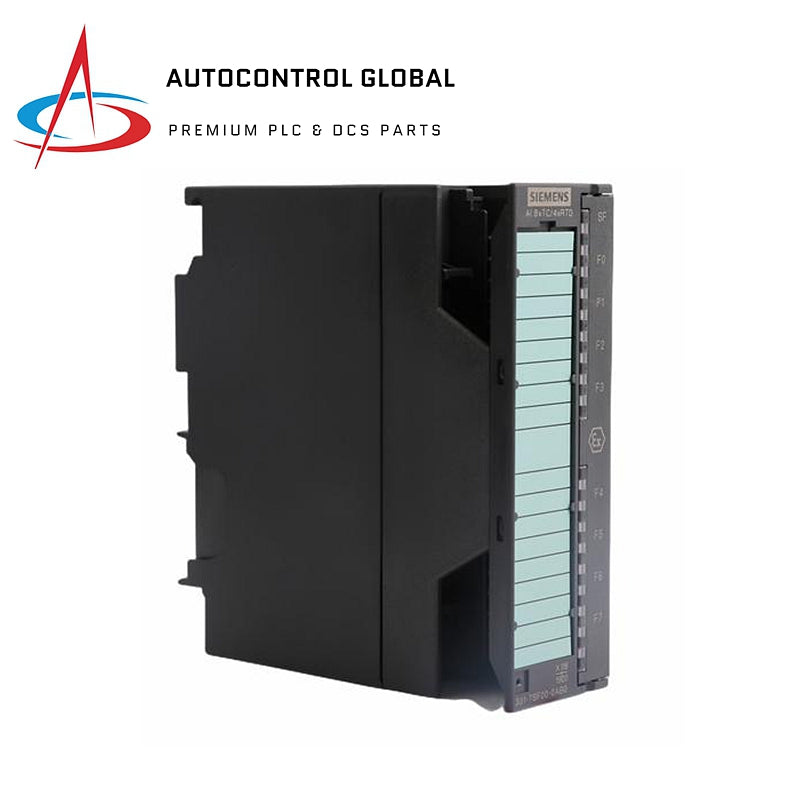

6ES7331-7SF00-0AB0 — Siemens SIMATIC S7-300 сериясына арналған аналогтық кіріс модулі. Ол оптикалық оқшаулаумен ерекшеленеді және 8 термопара кірісін және 4 RTD (қарсылық температура детекторы) кірісін қолдайды, бұл оны қауіпті аймақтарда пайдалануға жарамды етеді. Ол диагностикалауға қабілетті және қауіпсіздік пен сенімділік үшін PTB-сыналған.

Негізгі техникалық сипаттамалар

• Өндіруші : Siemens
• Үлгі: 6ES7331-7SF00-0AB0
• Өнім түрі: Аналогтық енгізу модулі
• Кіріс арналары : 8 термопар, 4 RTD (PT100, PT200, Ni100, т.б.)
• Ажыратымдылық : 16-бит (макс.), 10-15 бит арасында конфигурацияланады
• Өлшеу принципі : Sigma Delta
• Кіріс ауқымы : әртүрлі термопараларды (B, E, J, K, L, N, R, S, T, U түрлері) және RTD (Ni100, Pt100, Pt200) қолдайды.
• Қоректендіру кернеуі : 24 В тұрақты ток (номиналды)
• Кіріс ток (артқы тақтадан) : 120 мА (макс.)
• Қуатты жоғалту : 0,6 Вт (тип.)
• Қоршаған орта температурасы : 0°C - 60°C (жұмыстық)
• Кабель ұзындығы : экрандалған кабельдер үшін 200 м, термопарлар үшін 50 м
• Салмағы : шамамен. 210 г

Функционалдық ерекшеліктері

• Диагностикалық функциялар : шектен тыс диагностика, сым үзілуі және қысқа тұйықталу диагностикасын қамтиды
• Жарық диодты индикаторлар : Топтық қате және арна ақауларының көрсеткіштері
• Кедергілерді басу : 60 дБ (сериялық режим), 130 дБ (жалпы режим)
• Ex(i) қорғаныс модулі : Қауіпті аймақтарда пайдалану үшін сертификатталған
• Ex(i) Сертификаттар :
  • EN 50020 (CENELEC) Қорғаныс түрі [EEx ib] IIC
  • FM I класы, 2-дивизион, A, B, C, D тобы T4

Қоршаған орта және қауіпсіздік стандарттары

• Жұмыс температурасы : Макс. 60°C
• Кернеуді бөлу : қауіпті емес аймақтарда 400 В тұрақты / 250 В айнымалы токқа дейін
• Алдыңғы қосқыш : 20 істікшелі қажет
