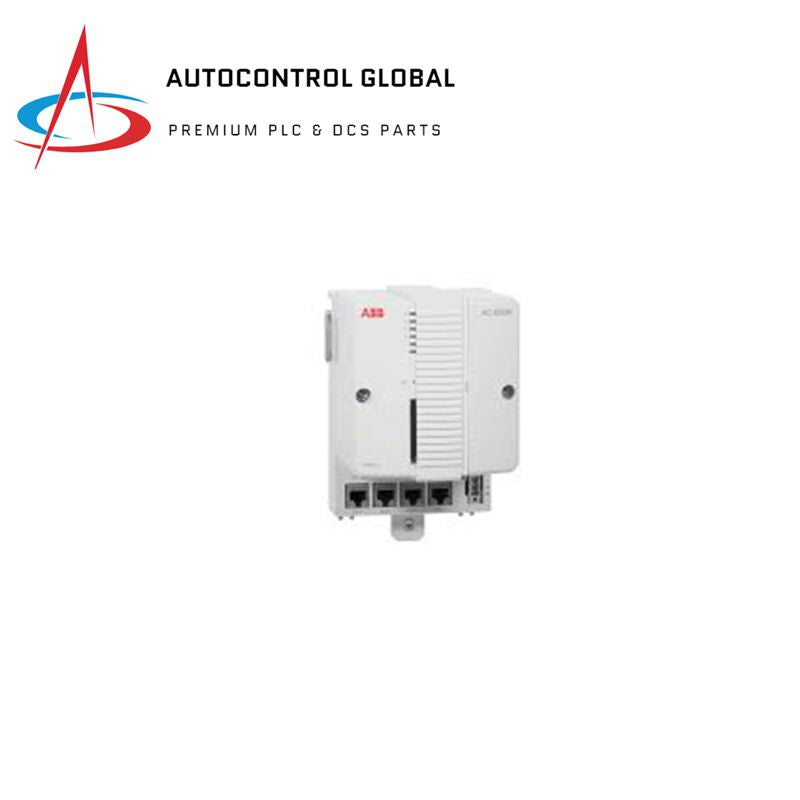

ABB CI845 3BSE078767R1 Ethernet FCI модулі

CI845 Ethernet Fieldbus Communication Interface Module (FCI)
CI845 Ethernet Fieldbus Communication Interface Module (FCI) S800 I/O немесе Select I/O AC 800M контроллерімен қосу үшін өте маңызды. Артық орнатулар үшін TU860 немесе TU865 Ethernet Field Communications Interface MTU құрылғыларында екі CI845 модулі қажет.

Ерекшеліктер мен артықшылықтар

• Бір реттік немесе артық пайдалану: Екі конфигурацияны да қолдайды.
• I/O қолдауы: Ethernet желісіндегі Select I/O және S800 құрылғыларымен үйлесімді.
• Модуль сыйымдылығы: 12 жалғыз немесе 12 артық S800 енгізу/шығару модуліне дейін қолдау көрсетеді.
• Арна сыйымдылығы: 192 таңдаулы енгізу/шығару арналарын өңдейді.
• Қуат көзі: Жалғыз немесе қосымша 24 В қуат көздерімен пайдалануға болады.
• Кірістірілген мүмкіндіктер: Қуатқа дауыс беру, қуат көзін қадағалау, шкаф температурасын өлшеу, диагностика, жұмсақ біріктіру, оңтайландырылған инженерия, HART v7, HART арқылы өту және Оқиғалар реті.
• Hot Swap: Жүйені өшірмей ауыстыруға мүмкіндік береді.
• Қауіпті аймақты пайдалану: Қауіпсіздік мақсатында механикалық құлыптау және кілттеу бар қауіпті аймақтарда қолдануға жарамды.

Негізгі ақпарат

• Мақаланың нөмірі: 3BSE075853R1
• Байланыс протоколы: Ethernet
• Түрі: Ethernet FCI модулі
• Қожайын немесе құл: құл
• HART қолдауы: Иә
• SOE (Оқиғалар тізбегі): Иә
• Артықшылық: иә
• Ыстық своп: иә
• Жоғары тұтастық: жоқ
• Ішкі қауіпсіздік: жоқ
• Механика: енгізу/шығару опциясын таңдаңыз

Егжей-тегжейлі деректер

• Оқшаулау: Қуат көзі мен енгізу/шығару модульдері арасындағы гальваникалық оқшаулау
• Диагностика: Ішкі аппараттық құралдарды қадағалау, байланысты қадағалау, ішкі қуатты қадағалау, А және В кіріс жүйесінің қуатын қадағалау, шкаф температурасын бақылау
• Қуат шығыны: 5 Вт
• Қауіпті аймақтарда орнату: Иә

Қоршаған орта және сертификаттау

• Жұмыс температурасы: -40 °C және +70 °C
• Сақтау температурасы: -40 °C және +85 °C
• Ластану дәрежесі: Ластану дәрежесі 2 сәйкес. IEC 60664-1 стандартына сәйкес
• Салыстырмалы ылғалдылық: 5-95 %, конденсацияланбайды
• Биіктік: -1000 - 5000 м (шектеулер қолданылады)
• Механикалық жұмыс шарттары: IEC 61131-2
• EMC: IEC/EN 61000-6-4, IEC/EN 61000-6-2
• Асқын кернеу санаттары: II санат сәйкес. IEC 60664-1 стандартына сәйкес
• Қорғау класы: IP20 сәйкес. IEC 60529 стандартына сәйкес
• CE белгісі: Иә
• UKCA: Иә
• Электр қауіпсіздігі: IEC/EN 61010-1, UL 61010-1, CSA-C22.2 No. 61010-1-12, IEC/EN 61010-2-201, UL 61010-2-201 , CSA C22.2 No 61010-2-201
• Теңіз сертификаты: DNV, ABS
• Коррозиялық атмосфера: G3
• RoHS сәйкестігі: EU RoHS, БАӘ RoHS, CN RoHS
• WEEE сәйкестігі: ЕО
• Қауіпті аймақ ATEX: II 3G Ex nA IIC T4 Gc, II 3G Ex ec IIC T4 Gc, II 3G Ex ic nA IIC T4 Gc, II 3G Ex ic IIC T4 Gc
• Қауіпті аймақ IECEx: II 3G Ex nA IIC T4 Gc, II 3G Ex ec IIC T4 Gc, II 3G Ex ic nA IIC T4 Gc, II 3G Ex ic IIC T4 Gc
• Қауіпті орын АҚШ/CAN: CL I, ZN 2, AEx ec IIC T4 Gc, Ex ec IIC T4 Gc X, CL I, ZN 2, AEx nA IIC T4 Gc, Ex nA IIC T4 Gc X , CL I, DIV 2, A-D топтары T4
• Қауіпті аймақ CCC: Ex ec IIC T4 Gc, Ex ec ic IIC T4 Gc

Өлшемдері

• Ені: 30 мм
• Тереңдігі: 121,7 мм
• Биіктігі: 135 мм
• Салмағы (негізді қоса алғанда): 225 г
