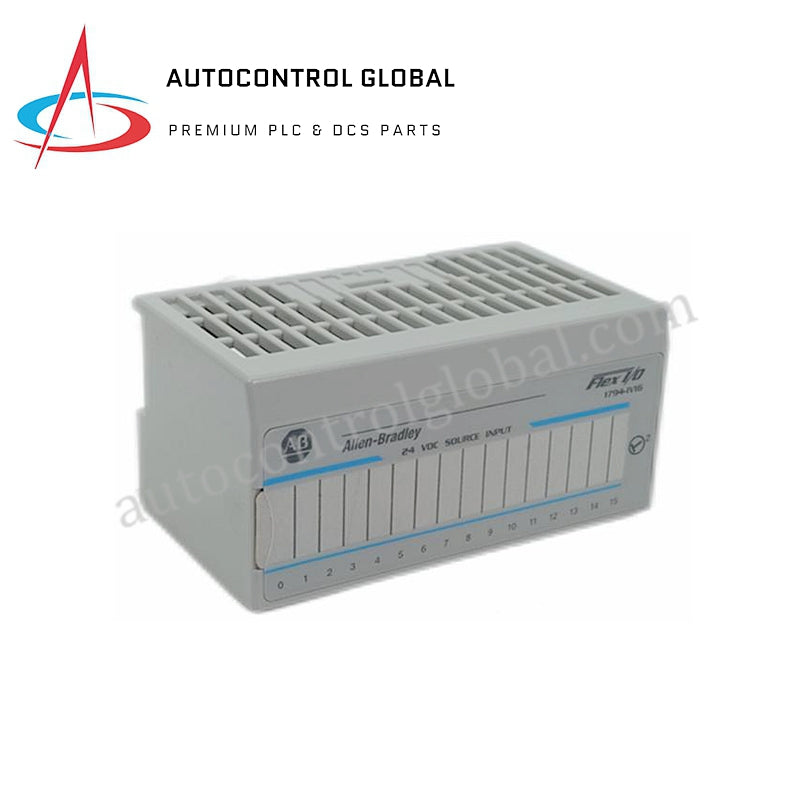

Аллен-Брэдли 1794-IV16 кіріс модулі

Сипаттама

The 1794-IV16 Allen-Bradley бойынша — FLEX I/O жүйесімен пайдалануға арналған оқшауланбаған, бастапқы кіріс модулі. Ол 16 кіріс арнасын ұсынады және әртүрлі қолданбалар үшін сүзгі уақыты опцияларының икемді диапазонын қамтамасыз етеді.

Техникалық сипаттамалар

• Өндіруші: Rockwell Automation

• Бренд : Аллен-Брэдли

• Өнім нөмірі : 1794-IV16

• Модуль түрі : оқшауланбаған бастапқы кіріс модулі

• Енгізулер саны: 16

Электрлік

• Күйдегі кернеу (мин) : 10В тұрақты ток

• Күйдегі кернеу (Ном) : 24В тұрақты ток

• Күйдегі кернеу (макс) : 31,2 В тұрақты ток

• Күйдегі ток (мин) : 2,0 мА

• Күйдегі ток (Ном) : 8,0 мА @ 24 В тұрақты ток

• Күйдегі ток (макс) : 11,0 мА

• Күйден тыс кернеу (макс) : 5В тұрақты ток

• Күйден тыс ток (мин) : 1,5 мА

• Кіріс кедергісі (Макс) : 4,7 кОм

Оқшаулау және сүзгі

• Оқшаулау кернеуі : пайдаланушы мен жүйе арасында 1 секунд бойы тұрақты токта 2121 В сыналған

• Жеке арналар арасында оқшаулау жоқ

• Енгізу сүзгі уақыты:

• Өшірулі күйінен Қосулы : 0,25 мс, 0,5 мс, 1 мс, 2 мс, 4 мс, 8 мс, 16 мс, 32 мс

• Қосулы-Өшірулі : 0,25 мс, 0,5 мс, 1 мс, 2 мс, 4 мс, 8 мс, 16 мс, 32 мс

• Әдепкі : 0,25 мс (конфигурация сөзі 3 арқылы таңдалады)

Қуат және ток

• Flexbus тогы : 30 мА

• Қуат шығыны (макс) : 5,7 Вт @ 31,2 В тұрақты ток

• Жылу диссипациясы (макс) : 19,4 БТУ/сағ @ 31,2 В тұрақты ток

Көрсеткіштер

• Күй индикаторлары : 16 сары күй индикаторы (өріс жағындағы көрсеткіш, тұтынушы құрылғысы басқарылады)
