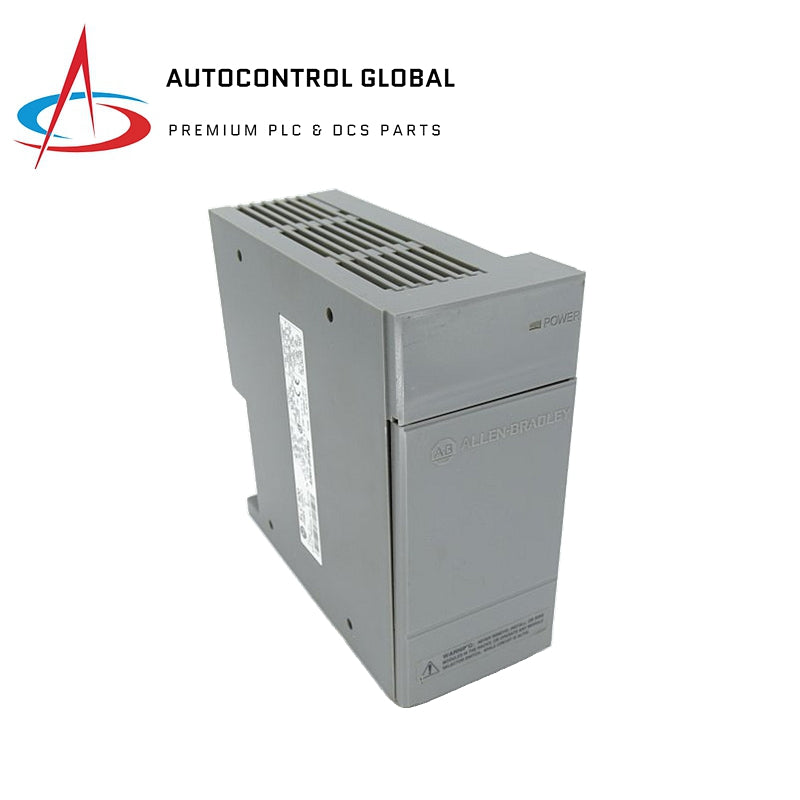

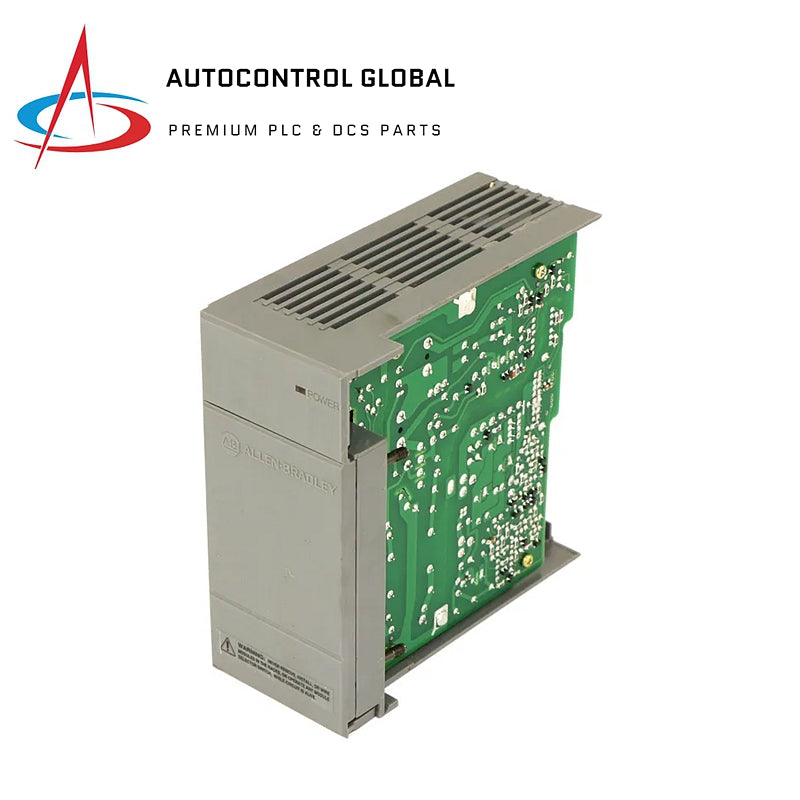

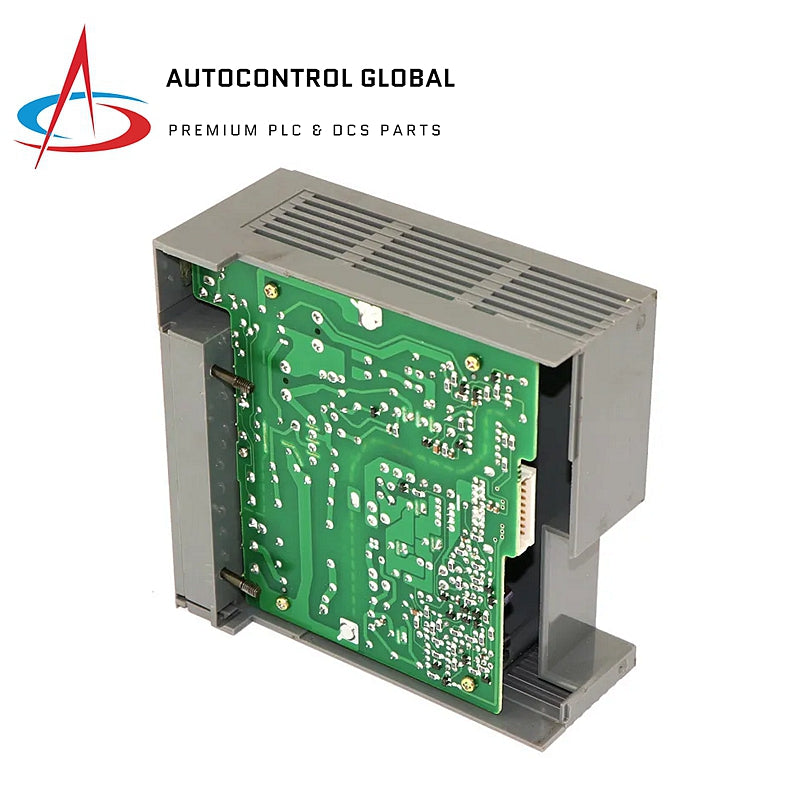

Allen-Bradley SLC 500 1746-P1 қуат көзі

Шолу

1746-P1 - SLC 500 жүйесіне арналған қуат көзі модулі. Ол 5VDC және 24VDC шығыс кернеулері бар артқы панель мен қосылған модульдер үшін қажетті қуатты қамтамасыз етеді.

Негізгі техникалық сипаттамалар

• Кіріс кернеуі: 120-220 вольт айнымалы ток
• Кіріс қуаты: 42 Вт
• Шығу кернеуінің диапазоны: 18-30 вольт тұрақты ток
• Шығыс тогы (5В): 2A
• Шығыс тогы (24В): 0,46А
• Жиілік: 47 - 63 Гц
• Артқы панельдік ток (5В): 2A
• Артқы панельдегі ток (24В): 0,46А
• Сақтандырғыштан қорғау: 1746-F1 немесе баламасы
• Өлшемдері: 5,5 x 2,3 x 5,7 дюйм
• Салмағы: 2 фунт (0,9 кг)

Қуат және қорғаныс

• Бастапқы ток: 20A
• Пайдаланушы қуат сыйымдылығы: 200мА 24VDC
• Артық токтан қорғау: 15A
• Оқшаулау: 1 секундқа 1800 В айнымалы ток RMS
• Температура диапазоны: 0-ден 60°C-қа дейін
• Тоқтату: 5% ток сыйымдылығы 55°C жоғары

Жұмыс мүмкіндіктері

• CPU ұстап тұру уақыты:
  • 20 мс (толық жүктеме)
  • 3000 мс (жүктемесіз)
• Төмен кернеу әрекеті:
  • Қуат қысқаша жалғасады
  • Жұмыс ауқымынан тым ұзақ уақыт төмен болса, жабдықтауды тоқтатады

Орнату

• Орналасқан жері: 1746 шассиінде орнатылған
• Орнату: бір шассиге тек бір қуат көзі қажет
• Сақтық шаралары: Қауіпті кернеу әсерін болдырмау үшін қуат беру алдында кіріс қосқышын орнатыңыз

Қосымша Ақпарат

• Топтама: SLC 500
• Бөлшек нөмірі: 1746-P1
• Бренд: Аллен-Брэдли
• Өндіруші: Rockwell Automation
