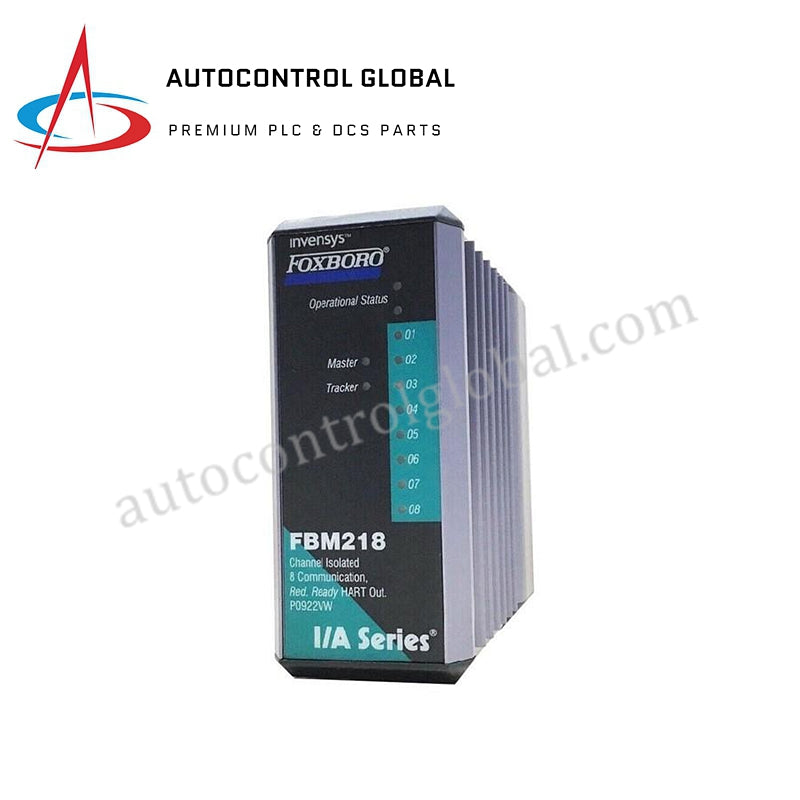

Foxboro FBM218 байланыс артық шығыс модулі

Сипаттама

The Foxboro FBM218 байланыс артық шығыс модулі HART құрылғыларын басқару және бақылау үшін сенімді шешім ұсынады. Артық байланыс, жоғары дәлдік және бірнеше HART нұсқаларын қолдау сияқты мүмкіндіктері бар ол дәл аналогтық шығыс өңдеуді және сенімді байланыс мүмкіндіктерін қажет ететін өнеркәсіптік процестерді басқару жүйелері үшін өте қолайлы.

Негізгі ақпарат

• Бренд: Фоксборо

• Модуль түрі: Байланыстың артық шығыс модулі

• Бөлім нөмірі: FBM218

• Қолдау көрсетілетін HART құралы нұсқалары: HART 5, 6 немесе 7

Техникалық сипаттамалар

• Интерфейс:

• 8 оқшауланған шығыс арналары

• Құрылғымен байланыс:

• Нүктеден нүктеге, басты/құлшылыққа, асинхронды, 1200 баудта жартылай дуплексті

• Жүйені тексеру:

• Әрбір байт бойынша паритет

• 32-биттік CRC жүйесі әрбір хабарламаны тексеру

• Жылдамдық:

• Секундына 2 хабарлама

• Ең жылдам рұқсат етілген ECB блоктау кезеңі:

• 100 мс

• Максималды қашықтық (FBM218 құрылғысына дейін):

• 3 030 м (10 000 фут) дейін, HART FSK физикалық деңгей спецификациясына сәйкес HCF_SPEC-54, 8.1 нұсқасы.

Шығару мәліметтері

• Ағымдағы шығыстар:

• Аналогтық дәлдік (сызықтықты қамтиды): ±0,05% аралық (4 мА мен 20 мА арасында)

• Шығыс жүктемесі: максимум 750 Ом

• Максималды өзгерту жылдамдығы: 60 миллисекундта 20 мА

• Ажыратымдылығы: 13 бит
