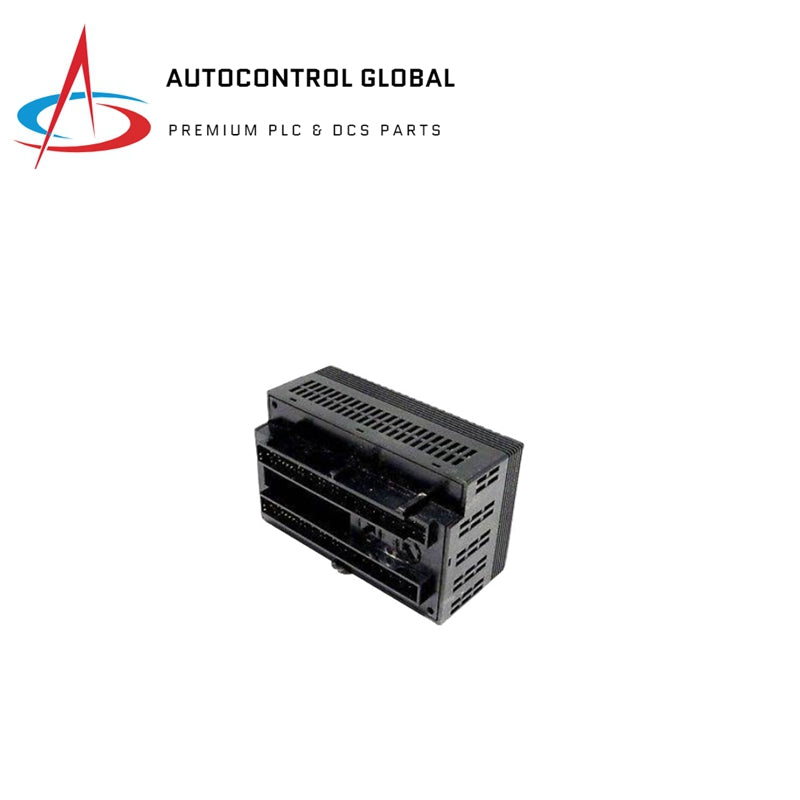

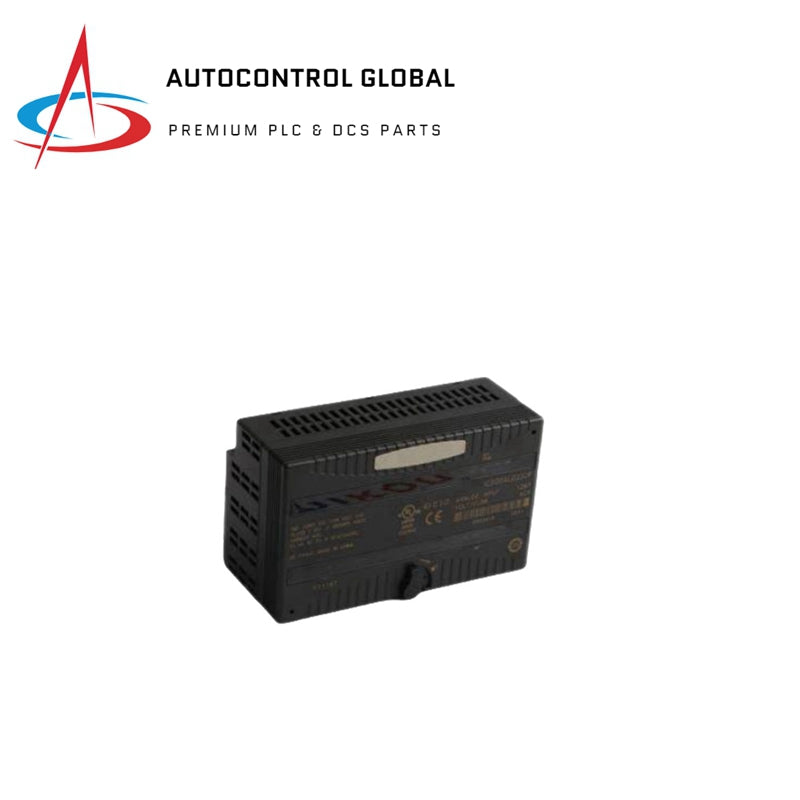

GE Fanuc IC200ALG230 Versamax аналогтық кіріс модулі

Сипаттама

VersaMax аналогтық кіріс модулі, IC200ALG230, GE Fanuc Automation компаниясы шығарған VersaMax сериясының бөлігі болып табылады. Бұл модуль төрт кернеу кірісімен немесе төрт ток кірісімен интерфейс жасайды. Ол токқа 12 бит кернеуді және төрт бір жақты арнаны қамтитын бір топқа қолдау көрсетеді.

Техникалық сипаттамалар

• Кіріс кернеуі:
  • Биполярлық: +/-10VDC (әдепкі)
  • Бірполярлы: 0 - 10 В (конфигурацияланатын)
• Кіріс тогы: 4 - 20 мА
• Кіріс кедергісі:
  • Кернеу режимі үшін максималды 126 кОм
  • Ағымдық режим үшін максимум 200 Ом
• 25°C дәлдігі: ±0,3% толық шкалаға тән, ±0,5% максимум толық шкала
• Ажыратымдылық: 2,5 мВ = 8 биполярлы және бірполярлы режимдер үшін есептеледі
• Сүзгі жауабы: 5.0ms
• Әр модуль бойынша жаңарту жылдамдығы: 0.4ms

Ерекше өзгешеліктері:

• Арналар: 4 бір жақты, бір топ
• Артқы панельдегі ток тұтынуы: 5В шығысында максимум 125мА
• Конфигурация параметрлері: Ауқым таңдау, Режим таңдау (тасымалдаушыдағы секіргіштер)
• Диагностика: Ішкі қуаттың жоғалуы
• Жарықдиодты индикаторлар:
  • INT PWR жарық диоды ішкі өндірілген өріс қуатының бар екенін көрсетеді
  • OK ЖШД артқы панельде қуат бар екенін көрсетеді
