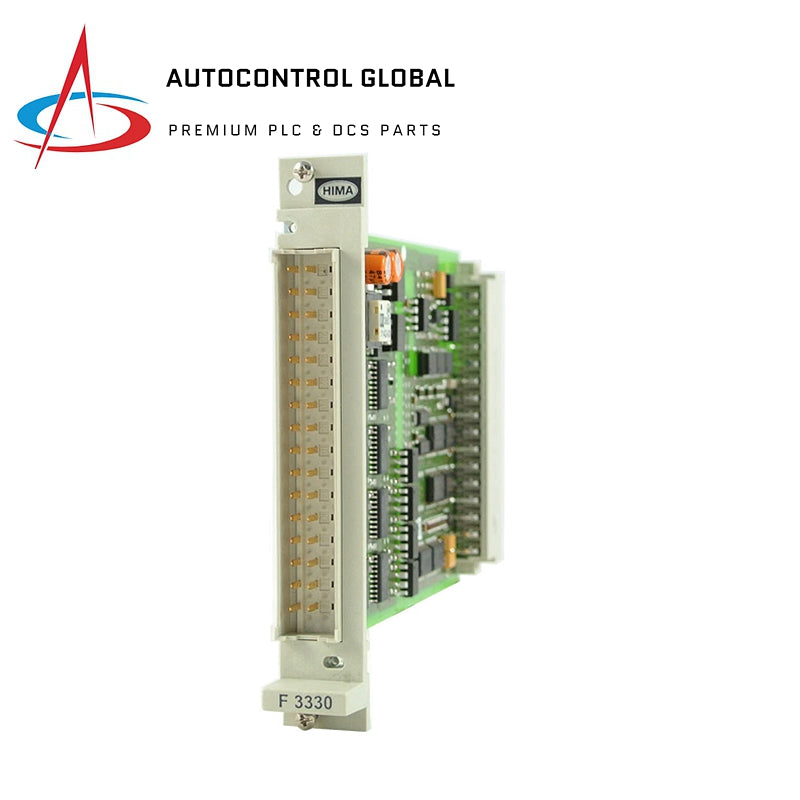

HIMA | F 3330 | F3330 | Шығару модулі

Шолу

HIMA F 3330 – резистивті және индуктивті жүктемелер үшін сенімді шығыстарды қамтамасыз ететін қауіпсіздікке қатысты қолданбаларға арналған 8 еселі шығыс модулі.

Ерекше өзгешеліктері

• 8 шығыс арнасы: Әрбір арна 500 мА (12 Вт) резистивті жүктемені немесе индуктивті жүктемені және 4 Вт шамды қосуды көтере алады.
• Біріктірілген қауіпсіздікті өшіру: қауіпсіз оқшаулауды және L- қоректенуіндегі үзіліспен шығыс сигналының болмауын қамтамасыз етеді.
• Қысқа тұйықталу дәлелі: әрбір шығыс қысқа тұйықталуға төзімді.
• Талап сыныбы: АК 1-ден 6-ға дейін.

Техникалық сипаттамалар

• Шығыс кернеуі: 24 В тұрақты
• Шығыс тогы: Әр арна үшін 500 мА
• Ішкі кернеудің төмендеуі: Макс. 500 мА жүктеме кезінде 2 В
• Рұқсат етілген сызық кедергісі (кіру + шығу): Макс. 11 Ом
• Төмен кернеуді өшіру: ≤ 16 В кезінде
• Қысқа тұйықталу тогы үшін жұмыс нүктесі: 0,75 - 1,5 А
• Шығу ағып кету тогы: Макс. 350 мкА
• Шығу қалпына келтірілсе, шығыс кернеуі: Макс. 1,5 В
• Сынақ сигналының ұзақтығы: Макс. 200 мкс

Қоршаған ортаның техникалық сипаттамалары

• Жұмыс температурасының диапазоны: -51°C және +100°C (-60°F пен +212°F)
• Бос орынға қойылатын талап: 4 TE

Механикалық сипаттамалар

• Салмағы: 5 кг (11 фунт)
