Siemens | 6ES7414-4HM14-0AB0 | SIMATIC S7-400H процессоры

Шолу

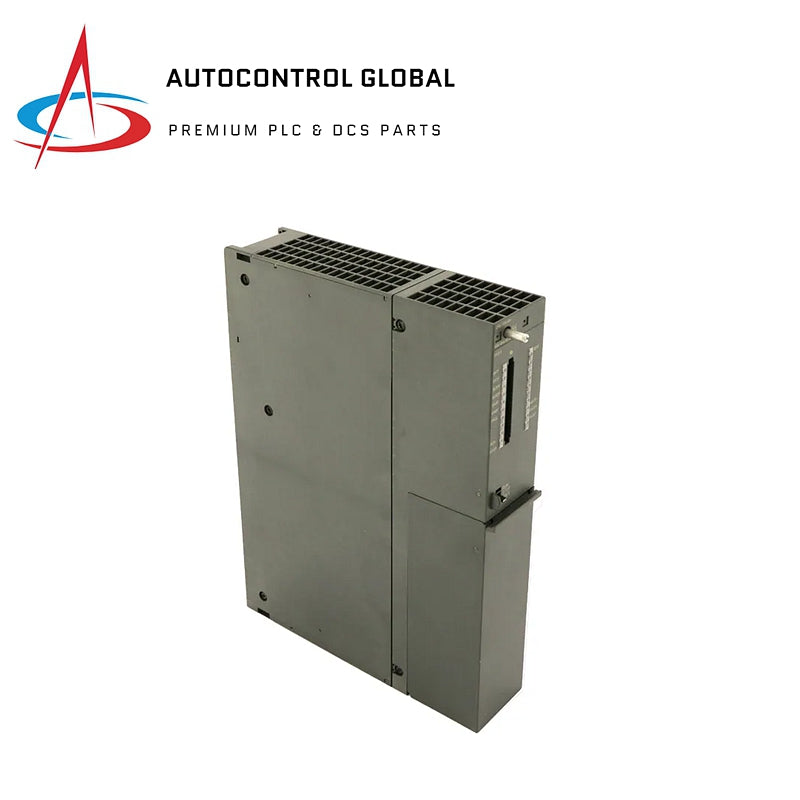

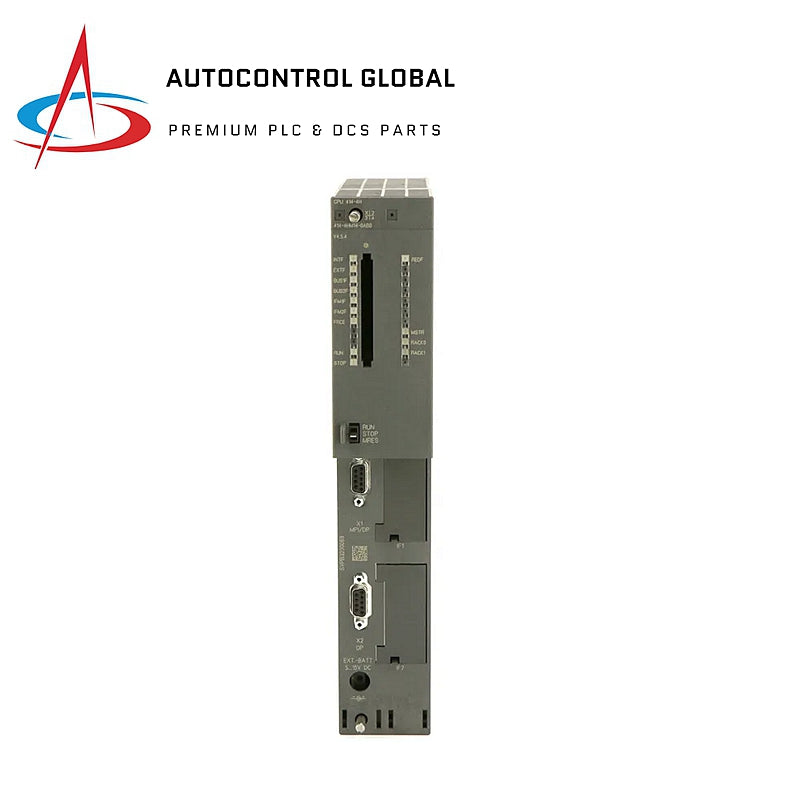

Siemens 6ES7414-4HM14-0AB0 - SIMATIC S7-400H және S7-400F/FH серияларына арналған өнімділігі жоғары процессор. Оның 2,8 МБ біріктірілген жады бар (деректер мен бағдарламаларды сақтау үшін 1,4 МБ) және өнеркәсіптік автоматтандыру жүйелерінде нақты уақытта өңдеуге арналған MPI/DP және синхрондау модульдерін қоса алғанда, көптеген байланыс интерфейстерін қолдайды.

Электр техникалық сипаттамалары

• Қоректендіру кернеуі: жүйелік қуат көзінен (тұрақты ток) қуат алады
• Кіріс ток:
  • 5 В тұрақты токтың артқы шинасы:
    • Түр. 1.4 А
    • Макс. 1,7 А
  • Артқы панель шинасы 24 В тұрақты ток: Макс. 150 мА
  • Бір DP интерфейсі: Макс. 90 мА
• Қуатты жоғалту: тип. 6 Вт

Жад және сақтық көшірме

• ЖЖҚ жады:
  • Біріктірілген: 2,8 МБ (деректер үшін 1,4 МБ, бағдарлама үшін 1,4 МБ)
  • Кеңейтілетін: жоқ
• Жадты жүктеу:
  • Кеңейтілетін FEPROM: Макс. 64 Мб
  • Кеңейтілетін жедел жады: макс. 64 Мб
  • Біріктірілген жедел жад: макс. 256 кБ
• Сақтық көшірме:
  • Батарея: Иә, барлық деректер
  • Сақтық көшірме ағымдағы:
    • Түр. 190 мкА (40°C дейін)
    • Макс. 660 мкА

CPU өнімділігі

• Өңдеу уақыты:
  • Биттік операциялар: 0,045 мкс
  • Сөз амалдары: 0,045 мкс
  • Бекітілген нүктелік арифметика: 0,045 мкс
  • Жылжымалы нүкте арифметикасы: 0,135 мкс
• CPU блоктары:
  • Макс. Сан: 4 095 DB, 2 048 FB, 2 048 FC
  • Макс. Көлемі: әрқайсысы 64 кБ
• Ұя салу тереңдігі:
  • Бір басымдық бойынша: 24
  • OB қатесі ішінде: 1

Байланыс хаттамалары

• SIMATIC байланысы:
  • S7 маршрутизациясы: Иә
• Коммуникациялық функциялар:
  • PG/OP байланысы: Иә
  • Қосылатын ОС саны (хабарламаны өңдеусіз): 31
  • Қосылатын ОС саны (хабарламаны өңдеумен): 8
  • Процесті басқару хабарлары: Иә

Дабыл және хабарлама функциялары

• Бағдарлама дабылдары: Иә
• Макс. Бір мезгілде белсенді Alarm-S блоктары: 100
• Дабыл 8-Блоктар: Иә
• Макс. Дабыл және байланыс блоктарына арналған даналар: 1,200

Өлшемдері және салмағы

• Ені: 50 мм
• Биіктігі: 290 мм
• Тереңдігі: 219 мм
• Салмағы: шамамен. 995 г
