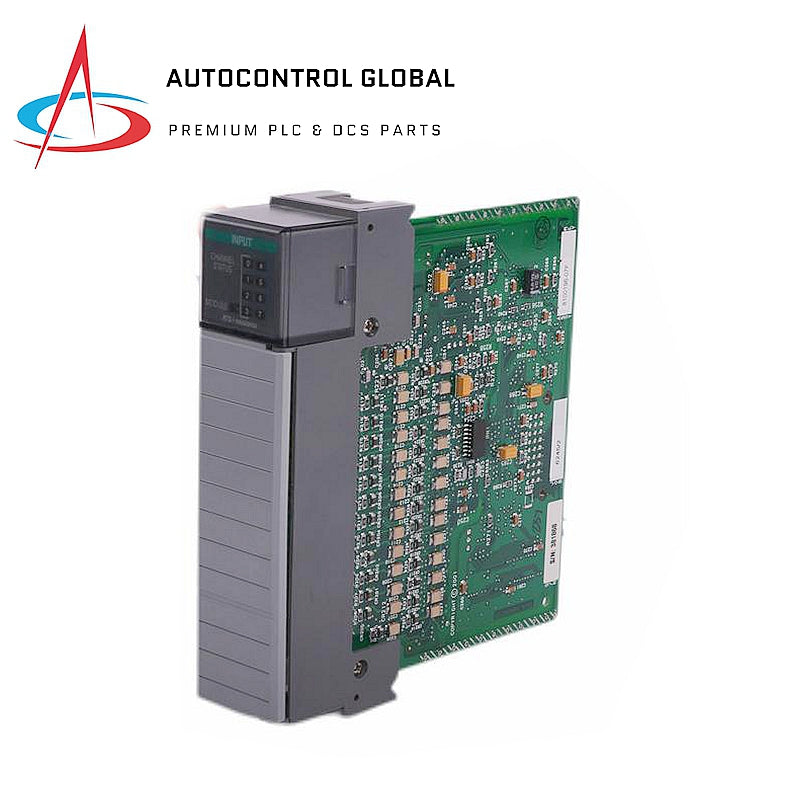

1746-НР8 | Модуль аналогового входа RTD/Сопротивление Allen-Bradley SLC500

Обзор

• Производитель: Rockwell Automation
• Номер части: 1746-НР8
• Тип продукта: Модуль аналогового входа RTD/Resistance
• Серия: SLC500

Технические характеристики

• Входы: 8
• Ток задней панели:
  • 100 мА при 5 В постоянного тока
  • 55 мА при 24 В постоянного тока
• Совместимые датчики RTD:
  • Платина (385): 100, 200, 500, 1000
  • Платина (3816): 100, 200, 500, 1000
  • Медь (426): 10
  • Никель (618): 120
  • Никель (672): 120
  • Никель-железо (518): 604
• Разрешение: 0,01°С
• Время обновления: 6 мс до 2 секунд
• Совместимый диапазон входного сопротивления:
  • от 0 до 150 Ом
  • от 0 до 500 Ом
  • от 0 до 1000 Ом
  • от 0 до 300 Ом

Мощность и потребление

• Потребляемая мощность объединительной платы:
  • 1.82 Вт макс (0.5 Вт при 5 В DC, 1.32 Вт при 24 В DC)
• Шаг ответа:
  • 60 мс вход, 2,5 мс выход
• Метод аналого-цифрового преобразования: Сигма-дельта-модуляция

Относящийся к окружающей среде

• Рабочая температура: от 0 °C до 60 °C (от 32 °F до 140 °F)
• Температура хранения: от -40°C до 85°C (от -40°F до 185°F)
• Относительная влажность: от 5 до 95 % (без конденсации).
• Место установки: Любой слот, кроме Слота 0

Дополнительная информация

• Расположение шасси ввода-вывода: Любой слот, кроме слота 0.
• Мониторинг канала: светодиодный индикатор
• Требования к кабелю:
  • 2-проводной RTD: Belden 9501 или эквивалент
  • 3-проводной или 4-проводной RTD: Belden 9533 или Belden 83503
• Совместимый с клеммными блоками: 1746-RT-35
• Максимальное общее режимное напряжение: ±1В
• Напряжение изоляции:
  • 5 В постоянного тока между каналами
  • 500 В переменного тока в течение 1 минуты между входами и спинкой, входами и заземлением шасси
