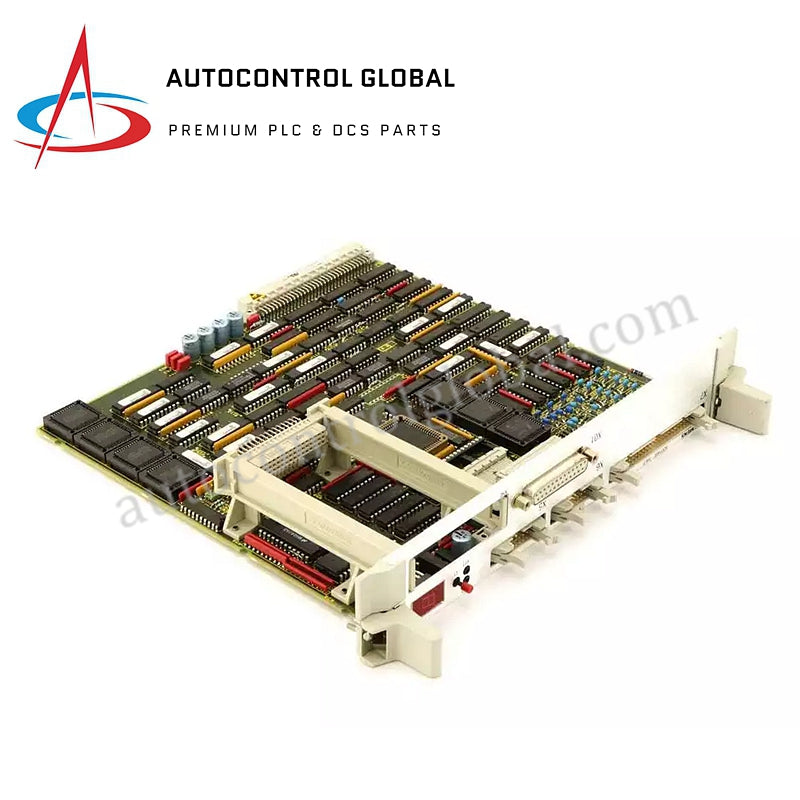

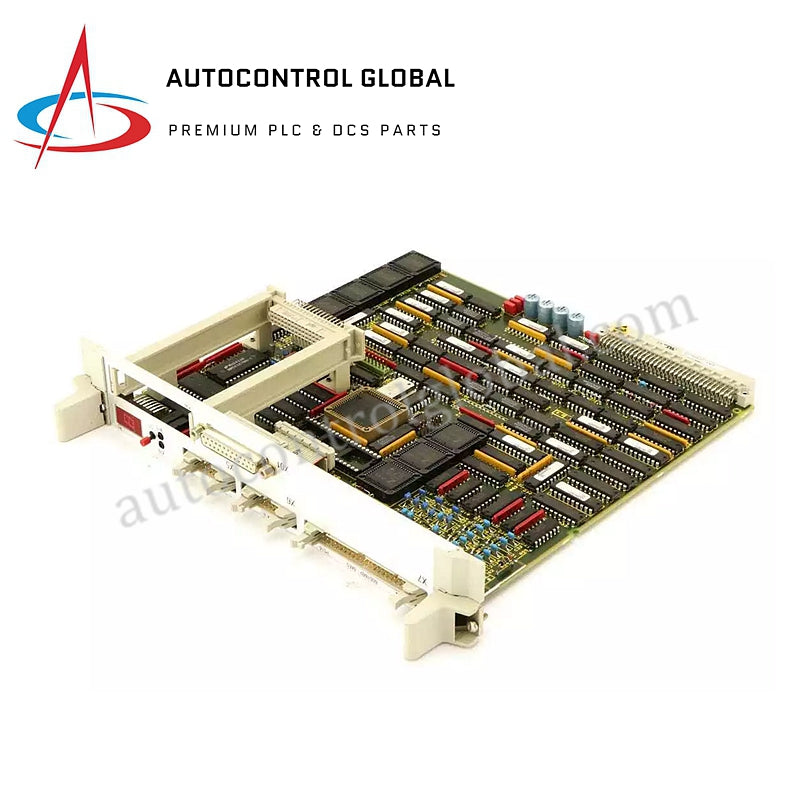

6DD1602-0AE0 SIMADYN D Цифровая система управления Siemens

Описание

Siemens 6DD1602-0AE0 является частью цифровой системы управления SIMADYN D. Она разработана для высокопроизводительной промышленной автоматизации с акцентом на точную частотную и сигнализацию.

Технические характеристики

• Номер детали: 6DD1602-0AE0
• Категория: Цифровая система управления
• Подкатегория: Управление и обработка сигналов

Размеры

• Длина: 233,4 мм
• Ширина: 220 мм

Масса

• Приблизительный вес: 0.6 кг

Требования к электричеству

• Потребление тока:
  • +5 В постоянного тока: 2,8 А
  • +15 В постоянного тока: 50 мА
  • -15 В постоянного тока: 50 мА
  • Видеопамять: 0,5 мА

Условия окружающей среды и механические условия

• Температура окружающей среды: 0 до 55 °C
• Температура хранения: от -40 до +70 °C.
• Класс влажности: F по DIN 40040
• Рейтинг по высоте: S до DIN 40040
• Механическое напряжение: Фиксированная, устойчивая к вибрации установка
• Группа изоляции: A по VDE 0110 параграф 13, группа 2 при 24, 15 и 5 ВDC

Частотные входы

• Количество входов: 8 (неизолированные от напряжения)
• Минимальная входная частота: 30 кГц
• Максимальная входная частота: 90 кГц
• Входное напряжение: 24 В (Номинальное значение)
• Для 0 сигнала: -1 В при +6 В
• Для 1 сигнала: +13 В при +33 В
• Текущий вход на 1 сигнал: тип. 2 мА
• Время задержки: < 6.6 мкС
