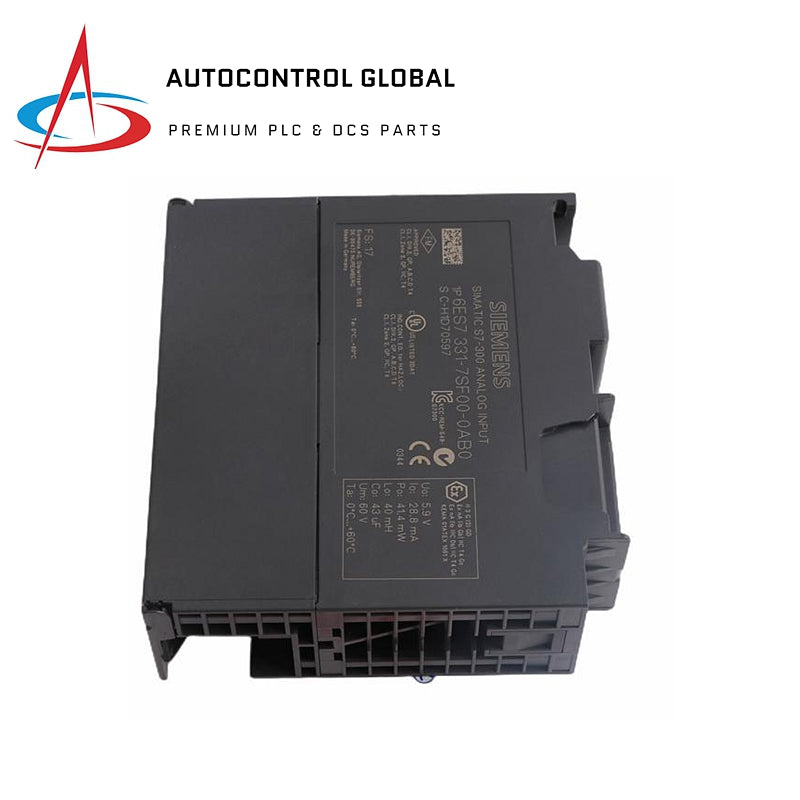

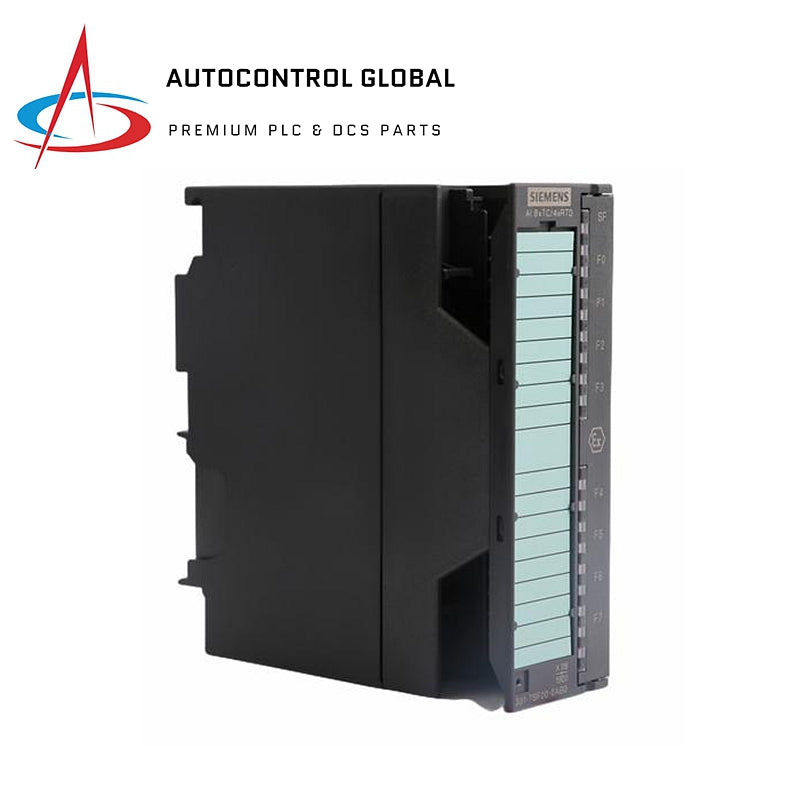

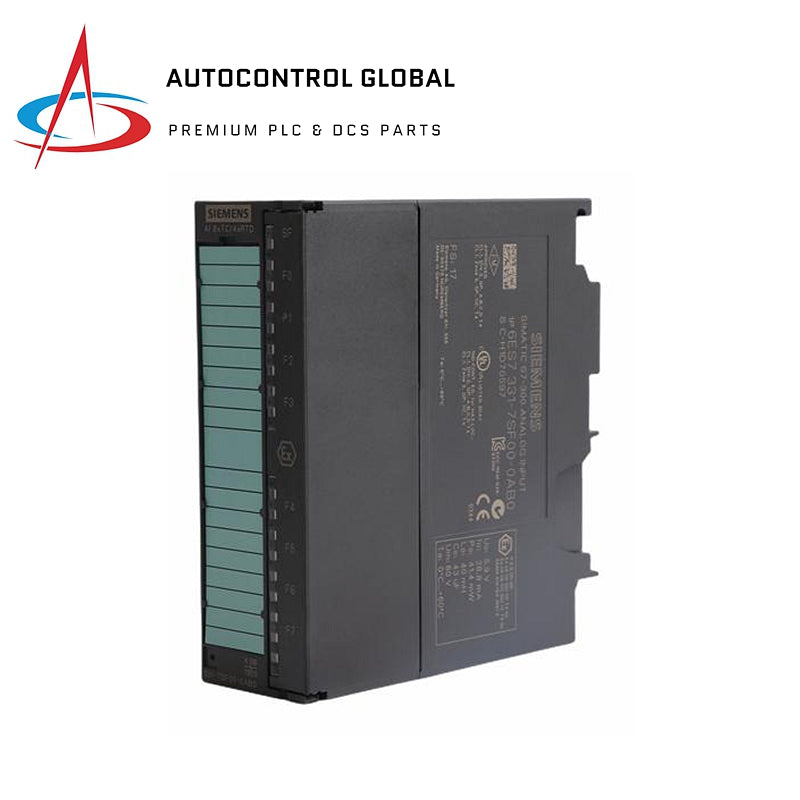

6ES7331-7SF00-0AB0 | Аналоговый входной модуль Siemens

Описание

Модуль 6ES7331-7SF00-0AB0 является аналоговым входным модулем, разработанным для серии Siemens SIMATIC S7-300. Он оснащен оптической изоляцией и поддерживает 8 входов термопар и 4 входа RTD (датчик сопротивления температуры), что делает его подходящим для использования в опасных зонах. Он способен на диагностику и прошел испытания PTB на безопасность и надежность.

Ключевые характеристики

• Производитель : Сименс
• Модель: 6ES7331-7SF00-0AB0
• Тип продукта: Модуль аналогового ввода
• Входные каналы: 8 термопар, 4 RTD (PT100, PT200, Ni100 и т.д.)
• Разрешение: 16 бит (макс.), настраиваемое от 10 до 15 бит
• Принцип измерения: Sigma Delta
• Диапазон ввода: Поддерживает различные термопары (Типы B, E, J, K, L, N, R, S, T, U) и RTD (Ni100, Pt100, Pt200)
• Напряжение питания: 24 В постоянного тока (номинальное)
• Текущий вход (от задней панели): 120 мА (макс.)
• Потеря мощности: 0.6 Вт (тип.)
• Температура окружающей среды: 0°C до 60°C (в рабочем состоянии)
• Длина кабеля: 200 м для экранированных кабелей, 50 м для термопар
• Вес : около 210 г.

Функциональные особенности

• Диагностические функции: Включает диагностику превышения диапазона, обрыва провода и короткого замыкания
• Светодиодные индикаторы: Индикаторы групповых ошибок и неисправностей канала
• Подавление помех: 60 дБ (последовательный режим), 130 дБ (общий режим)
• Модуль для защиты Ex(i): Сертифицирован для использования в опасных зонах
• Сертификаты Ex(i) :
  • EN 50020 (CENELEC) Тип защиты [EEx ib] IIC
  • FM класс I, дивизион 2, группа A, B, C, D T4

Стандарты окружающей среды и безопасности

• Рабочая температура: Макс. 60°C
• Разделение напряжения: до 400 В постоянного тока / 250 В переменного тока в неопасных зонах
• Фронтальный разъем: требуется 20-контактный
