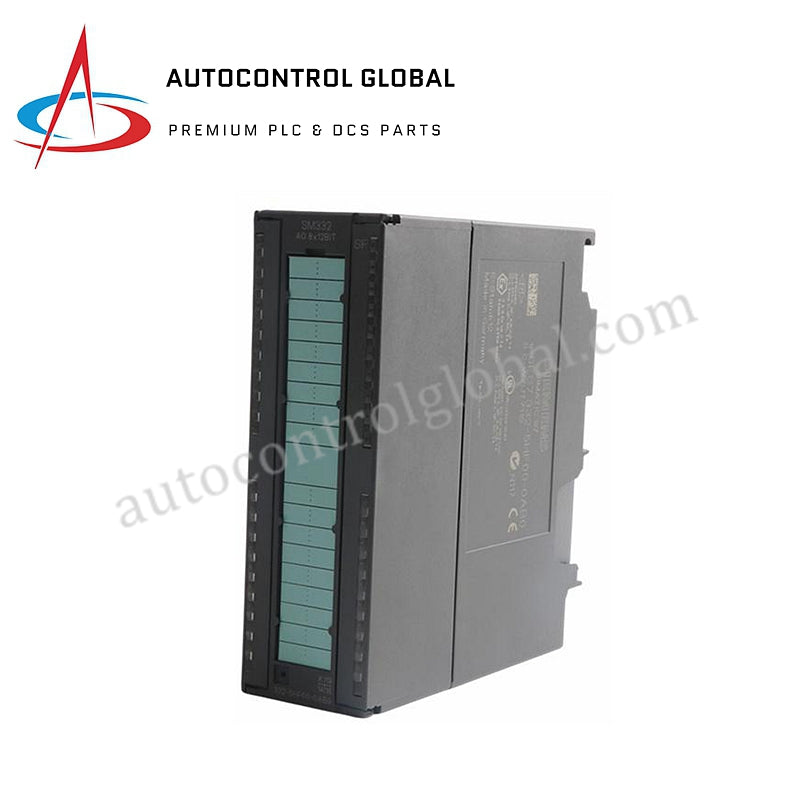

6ES7332-5HF00-0AB0 Siemens Аналоговый выход

Описание

6ES7332-5HF00-0AB0 является аналоговым выходным модулем Siemens из серии SIMATIC S7-300, который имеет 8 оптически изолированных аналоговых выходов с диагностическими возможностями, предлагая диапазоны выходного напряжения и тока.

Аналоговые выходы

• Количество аналоговых выходов: 8
• Выходное напряжение, защита от короткого замыкания: Да
• Максимальный короткозамыкательный ток (Выходное напряжение): 25 мА
• Напряжение без нагрузки (токовый выход): Макс. 18 В
• Выходные диапазоны (напряжение):
  • 0–10 В: Да
  • 1 В - 5 В: Да
  • -10 В до +10 В: Да
• Диапазоны выходных сигналов (текущие):
  • 0–20 мА: Да
  • -20 мА до +20 мА: Да
  • 4 мА - 20 мА: Да
• Импеданс нагрузки (напряжение на выходах):
  • Мин. 1 кОм
  • Емкостная нагрузка: макс. 1 мкФ
• Нагрузочное сопротивление (токовые выходы):
  • Макс. 500 Ом
  • Индуктивная нагрузка: макс. 10 мГн
• Длина кабеля (экранированный): Макс. 200 м

Метод подключения

• Требуемый передний разъем: 40-контактный

Размеры

• Ширина: 40 мм
• Высота: 125 мм
• Глубина: 117 мм

Веса

• Вес: 272 г
