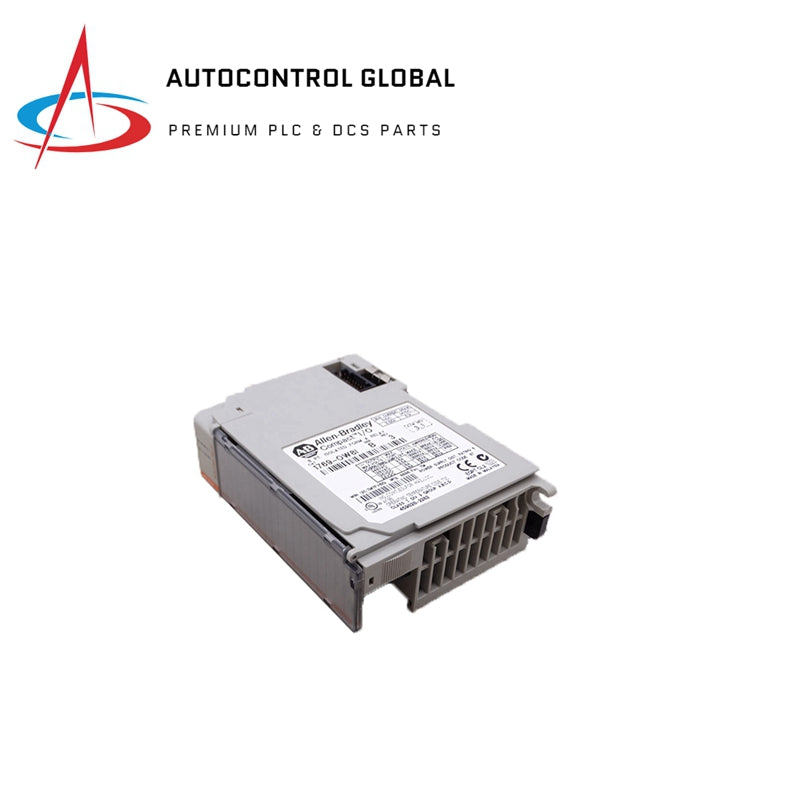

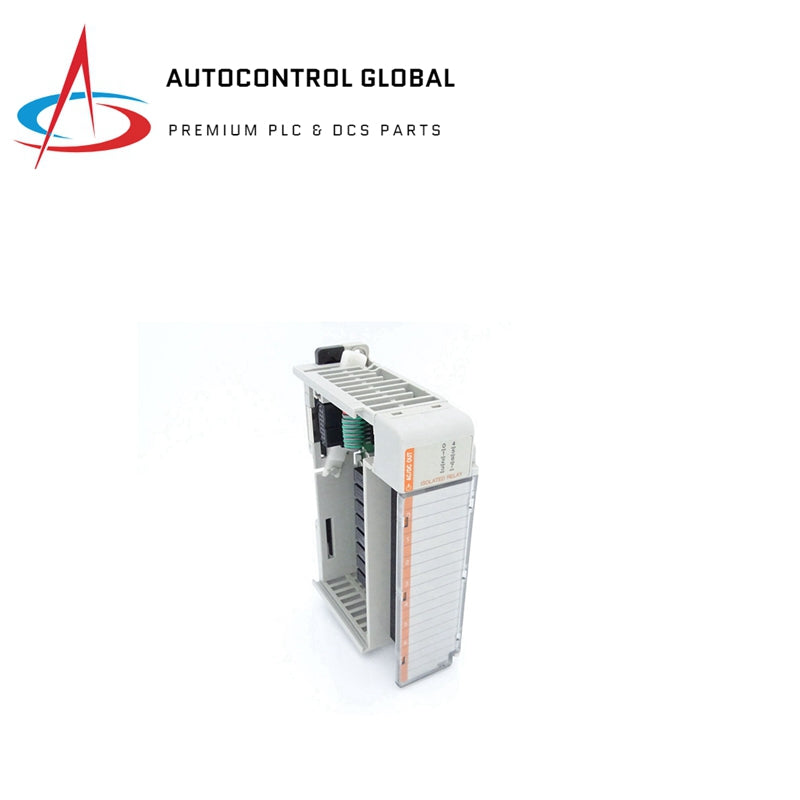

Модуль релейного вывода Allen-Bradley 1769-OW8I CompactLogix

Технические характеристики

• Категория напряжения: нормально разомкнутое реле переменного/постоянного тока
• Диапазон рабочего напряжения:
  • от 5 до 265 В переменного тока
  • от 5 до 125 В постоянного тока
• Количество выходов: 8
• Изолированные группы: 8 индивидуально изолированных выходов
• Ток, потребляемый шиной (макс.):
  • 125 мА при 5 В постоянного тока (0,625 Вт)
  • 100 мА при 24 В постоянного тока (2,4 Вт)
• Тепловыделение: 2,83 Всего Вт (Ватт на точку плюс минимальные Ватты, когда все точки находятся под напряжением.)
• Задержка сигнала (макс.):
  • Включение резистивной нагрузки = 10 мс
  • Выключение = 10 мс
• Утечка в выключенном состоянии (макс.): 0 мА
• Ток во включенном состоянии (мин.): 10 мА при 5 В постоянного тока
• Непрерывный ток на точку (макс.): 2,5 А (см. также «Номиналы контактов реле» на стр. 16.)
• Непрерывный ток на один общий (макс.): 2,5 А
• Непрерывный ток на модуль (макс.): 16А
• Расстояние до источника питания: 8 (Модуль не может находиться на расстоянии более 8 модулей от источника питания.)
• Выходная точка для изоляции шины: проверено одним из следующих диэлектрических испытаний: 1836 В переменного тока в течение 1 секунды. или 2596 В постоянного тока в течение 1 секунды. Рабочее напряжение 265 В переменного тока (усиленная изоляция IEC класса 2)
• Изолированные группы 8: Каждая точка индивидуально изолирована от другой.
• Изоляция между группами: Проверено одним из следующих диэлектрических испытаний: 1836 В переменного тока в течение 1 секунды. или 2596 В постоянного тока в течение 1 секунды. Рабочее напряжение 265 В переменного тока (основная изоляция) Рабочее напряжение 150 В переменного тока (усиленная изоляция IEC класса 2)
• Идентификационный код поставщика: 1
• Код типа продукта: 7
• Код продукта: 87
